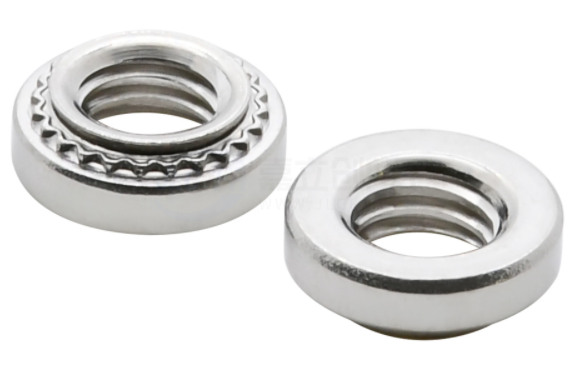

M5压铆螺母底孔标准及行业应用指南

一、主要标准参数

M5压铆螺母的底孔设计需严格匹配其几何参数，确保压铆后连接强度与安装成功率。根据国际机械制造协会（IAMM）规范及行业实践，标准参数如下：

1. 底孔直径

• S-M5-0型：针对0.8mm薄板，底孔建议6.35mm；

• S-M5-1型：对应1.0-1.2mm板材，底孔6.4mm；

• S-M5-2型：用于1.5-2.0mm厚板，底孔可放宽至6.45mm。

• 通用标准：6.4mm（公差范围+0.08/-0mm），适用于碳钢板材（厚度1.0-2.0mm）。

• 变体适配：

• 行业严苛标准：汽车制造业采用SAE J1459标准，要求底孔直径控制在6.38±0.03mm，以应对振动环境下的防松需求。

2. 孔边距
   至小安全距离为7.1mm，确保压铆过程中板材边缘无变形或开裂风险。

3. 板厚范围
   适配板材厚度为0.8-2.0mm，超出此范围需定制化设计或选用其他连接方式。

二、材料适配性调整

不同基体材料需针对性调整底孔尺寸，以优化咬合力与压装效果：

1. 铝合金板材
   因材料屈服强度较低，建议将底孔减小至6.3mm，增强咬合力，防止压铆后松动。

2. 不锈钢板材（如304/316）
   材料硬度高，需扩大底孔至6.5mm，避免压装力过大导致板材变形或螺母开裂。

3. 工程塑料（如尼龙66）

• 未增强型：底孔6.2mm，防止材料蠕变导致松动；

• 玻璃纤维增强型：底孔6.3mm，兼顾材料脆性与连接强度。

4. 复合板材（如铝塑板）
   采用“三明治”结构时，底孔直径取中间值6.35mm，并确保压铆部位金属层厚度≥1mm，防止压穿塑料层。

三、工艺控制关键点

实际生产中，五大要素直接影响底孔质量：

1. 钻头磨损管理
   每加工200孔后需检测直径变化，及时更换磨损钻头，避免孔径超差。

2. 冷却液选择

• 铝合金：油基冷却液，减少热变形；

• 钢件：水溶性冷却剂，提升加工效率。

3. 去毛刺要求
   孔口倒角≤0.1mm，防止压装时金属屑嵌入螺纹，影响连接可靠性。

4. 定位精度
   多孔系统需保证位置度≤0.05mm，确保螺母安装后与配套螺栓对齐。

5. 表面处理协调
   电镀件需在镀前加工底孔，预留镀层厚度（如锌镀层约0.005mm/面），避免压铆后孔径缩小。

四、典型问题与解决方案

1. 压铆后螺纹变形

• 原因：底孔与压铆轴心偏差>0.1mm；

• 对策：采用导向定位工装，先点冲标记后钻孔，确保同心度。

2. 螺母旋转松动

• 触发条件：底孔过大（>6.5mm）或板材过薄（<0.8mm）；

• 修复方案：注入螺纹锁固剂（如Loctite 243），填充间隙增强防松性能。

3. 安装后平面度超差

• 检查压机平行度（≤0.02mm/m），避免局部压力过大；

• 控制板材回弹（退火处理）；

• 选用带浮动结构的压铆模头，自动补偿板材变形。

• 预防措施：

4. 已扩孔失效案例修复

• 步骤：

• 优势：效率较传统焊补工艺提升60%，且无热变形风险。

1. 扩孔至Φ8.0mm；

2. 压入Helicoil螺纹衬套；

3. 重新攻制M5螺纹。
