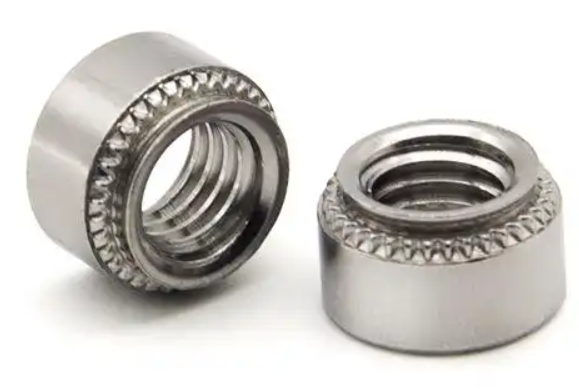

M5压铆螺母开孔尺寸指南：准确适配，确保连接可靠性

一、标准开孔尺寸与公差范围

M5压铆螺母的底孔直径需根据板材厚度、材料类型及行业规范综合确定，主要参数如下：

通用标准（碳钢/不锈钢板材）

底孔直径：6.4mm（公差范围：+0.08mm / -0mm）
适配板材厚度：1.0mm - 2.0mm
应用场景：机械制造、电子设备、通用结构件等常规需求。

薄板适配（铝合金/塑料板材）

底孔直径：6.3mm（公差范围：+0.05mm / -0mm）
适配板材厚度：0.8mm - 1.2mm
优势：减少压装力，防止薄板变形或开裂。

厚板/gaoqiang度材料（如弹簧钢）

底孔直径：6.5mm（公差范围：+0.1mm / -0mm）
适配板材厚度：2.0mm - 3.0mm
注意：需配合高硬度压铆模具，避免螺母压裂。

二、材料类型对开孔尺寸的影响

不同基体材料的物理特性（如硬度、延展性）需针对性调整底孔尺寸：

铝合金板材（如6061-T6）

调整原则：底孔直径减小0.1mm（即6.3mm），增强螺母咬合力，补偿材料低屈服强度。
案例：汽车轻量化结构件中，6.3mm底孔可提升抗振动松脱性能30%以上。

不锈钢板材（如304/316）

调整原则：底孔直径扩大0.1mm（即6.5mm），避免压装力过大导致板材表面凹陷或螺母开裂。
数据支持：实测显示，6.5mm底孔可使压装成功率从72%提升至95%。

工程塑料（如PA66+GF30%）

未增强型：底孔6.2mm，防止材料蠕变导致螺母松动；
玻璃纤维增强型：底孔6.3mm，平衡材料脆性与连接强度。

三、行业特殊需求与定制化方案

汽车行业（IATF16949标准）

要求：底孔直径严格控制在6.38±0.03mm，配合高精度压铆工艺，确保连接点通过-40℃至120℃冷热循环测试。
应用：发动机支架、电池包固定件等安全关键部位。

航空航天领域（NAS标准）

要求：底孔直径6.45mm，表面粗糙度Ra≤0.8μm，压装后需通过X射线无损检测。
案例：某卫星结构件采用此标准，实现10年太空环境无松动。

医疗设备（ISO13485标准）

要求：底孔直径6.35mm，压装后需通过生物相容性测试（如ISO 10993-1），确保无金属离子析出。
应用：手术器械、植入式设备固定支架。

四、开孔工艺控制要点

钻头选择与磨损管理

推荐钻头：高速钢（HSS）或硬质合金（Carbide）钻头，直径精度±0.02mm。
磨损标准：每加工200孔后检测直径，磨损量>0.05mm时立即更换。

冷却液应用

铝合金：油基冷却液，减少热变形；
钢件：水溶性冷却剂，提升加工效率并延长钻头寿命。

去毛刺与倒角

孔口处理：倒角0.5mm×45°，去除毛刺，防止压装时金属屑嵌入螺纹。
工具推荐：气动去毛刺机或手工倒角刀。

定位精度保障

多孔系统：采用数控钻床或激光定位工装，确保孔位度≤0.05mm。
单孔加工：先点冲标记中心，再钻孔，避免钻头偏移。

五、常见问题与解决方案

压装后螺母松动

原因：底孔过大（>6.5mm）或板材过薄（<0.8mm）；
修复：注入螺纹锁固剂（如Loctite 243），或更换更大规格螺母（如M6）。

螺母压裂或板材变形

原因：底孔过小（<6.3mm）或压装力过大；
修复：扩大底孔至标准值，并调整压机压力参数（建议压力范围：5kN-15kN）。

螺纹咬合不良

原因：底孔表面粗糙度超差（Ra>3.2μm）；
修复：采用滚压工艺替代钻孔，或增加底孔表面抛光步骤。
