m5自攻螺丝外径多大_上海锦瑞

在实际应用中，很多人会问：“M5自攻螺丝的外径到底有多大？”这个问题看似简单，但由于“M5自攻螺丝”这一说法在行业中存在术语混用，容易产生误解。要准确回答，需明确区分**标准公制螺纹（M5）与自攻螺纹（如ST5）**的本质差异。

一、标准M5螺纹的外径

根据ISO 261和GB/T 196标准：

• M5表示公称直径为5mm的公制粗牙螺纹，螺距为0.8mm；

• 其实际外径（即螺纹大径）通常在4.83mm至4.98mm之间；

• 这类螺丝属于机牙螺钉，必须配合预先攻丝的内螺纹使用，不具备自攻功能。

二、“M5自攻螺丝”通常指的是什么？

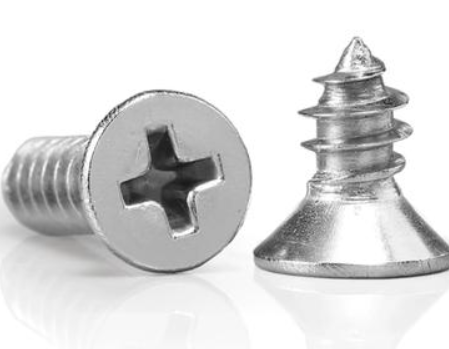

市面上标称为“M5自攻螺丝”的产品，绝大多数实际上是ST5型自攻螺钉（Self-Tapping Screw No.5），其设计用于直接在金属、塑料等材料上攻出匹配螺纹，无需预攻丝。

• ST5自攻螺丝的外径一般为4.90mm–5.10mm；

• 螺距通常为1.0mm或1.2mm（非公制0.8mm）；

• 前端常带尖头、钻尾或切削槽，便于自行成孔攻丝；

• 不能与标准M5内螺纹完全兼容，强行配用易导致滑牙或断裂。

✅ 简言之：

• 若产品明确标注 “M5×0.8 自攻”，属特殊定制，外径≈4.9mm；

• 若只标“M5自攻”或无详细说明，基本可判定为 ST5型，外径≈5.0mm。

三、常见类型外径对照表

四、如何准确识别？

1. 查看产品标识：正规厂家会在包装或规格书中注明“ST5”或“M5×0.8”；

2. 实测外径：使用游标卡尺测量螺纹顶部最大直径；

3. 试配验证：若能顺畅旋入标准M5螺母，则为公制M5；若阻力大或无法旋入，则为ST5自攻型。

五、使用建议

• 避免混用：ST5自攻螺丝不可用于标准M5螺纹孔，反之亦然；

• 按需选型：

• 需与标准内螺纹配合 → 选用 M5机牙螺钉；

• 直接攻入薄板材料 → 选用 ST5自攻螺丝；

• 注意底孔尺寸：ST5在1.0–1.5mm钢板上推荐钻Φ3.3–3.6mm孔。

六、常见误区提醒

• ❌ “M5就是5.00mm整” → 实际外径略小，且自攻型可能略超5mm；

• ❌ “名字叫M5就能配M5螺母” → 自攻型螺纹不兼容公制内螺纹；

• ✅ 正确认知：“M5”是公制标准，“ST5”是自攻标准，二者螺纹参数不同，不可互换。

综上所述，俗称“M5自攻螺丝”的产品，其外径通常在4.90–5.10mm之间，实质多为ST5型自攻螺钉。在采购、装配或替换时，务必核实技术参数，确保螺纹匹配，避免因误用导致连接失效或设备损坏。
