​IV型储氢瓶内胆红外焊接切削设备：氢能储瓶制造**装备

      在氢能与燃料电池汽车产业迈向规模化发展的关键阶段，IV型储氢瓶（全缠绕复合塑料内胆气瓶）凭借其重量轻、储氢密度高、抗疲劳性能优等优势，正逐步成为车载储氢的主流技术路线。针对IV型储氢瓶塑料内胆制造及产线集成需求，深圳市远望工业自动化设备有限公司（远望智能） 自主研发了红外旋转焊接切削一体化设备，重点解决了焊接精度低、整形一致性差的行业痛点。

一、行业背景：IV型储氢瓶对塑料内胆焊接的苛刻要求

      IV型储氢瓶由塑料内胆（通常为高密度聚乙烯HDPE或聚酰胺PA）外加碳纤维全缠绕层构成。内胆作为氢气直接接触的密封屏障，必须满足：

· 气密性：氢气分子极小（动力学直径约0.289 nm），内胆焊缝处不得有任何微孔或贯穿性缺陷。

· 焊接强度：内胆由两半壳或多段拼接而成，焊缝强度需与母材相当，承受350~700 bar的工作压力及数万次压力循环。

· 内壁平整度：焊缝内侧毛边若不彻底清理干净，会在后续碳纤维缠绕时刺破纤维或导致应力集中，引发失效风险。

       传统热板焊接、超声波焊接在大尺寸（长度可达2米以上）、厚壁（10~20 mm）塑料内胆面前存在熔深不足、飞边难控等问题。红外旋转焊接结合自动铣削的工艺路线，已成为全球氢瓶制造商的标配，也是建设储氢瓶自动化生产线的关键环节之一。

二、设备工艺原理与关键组成

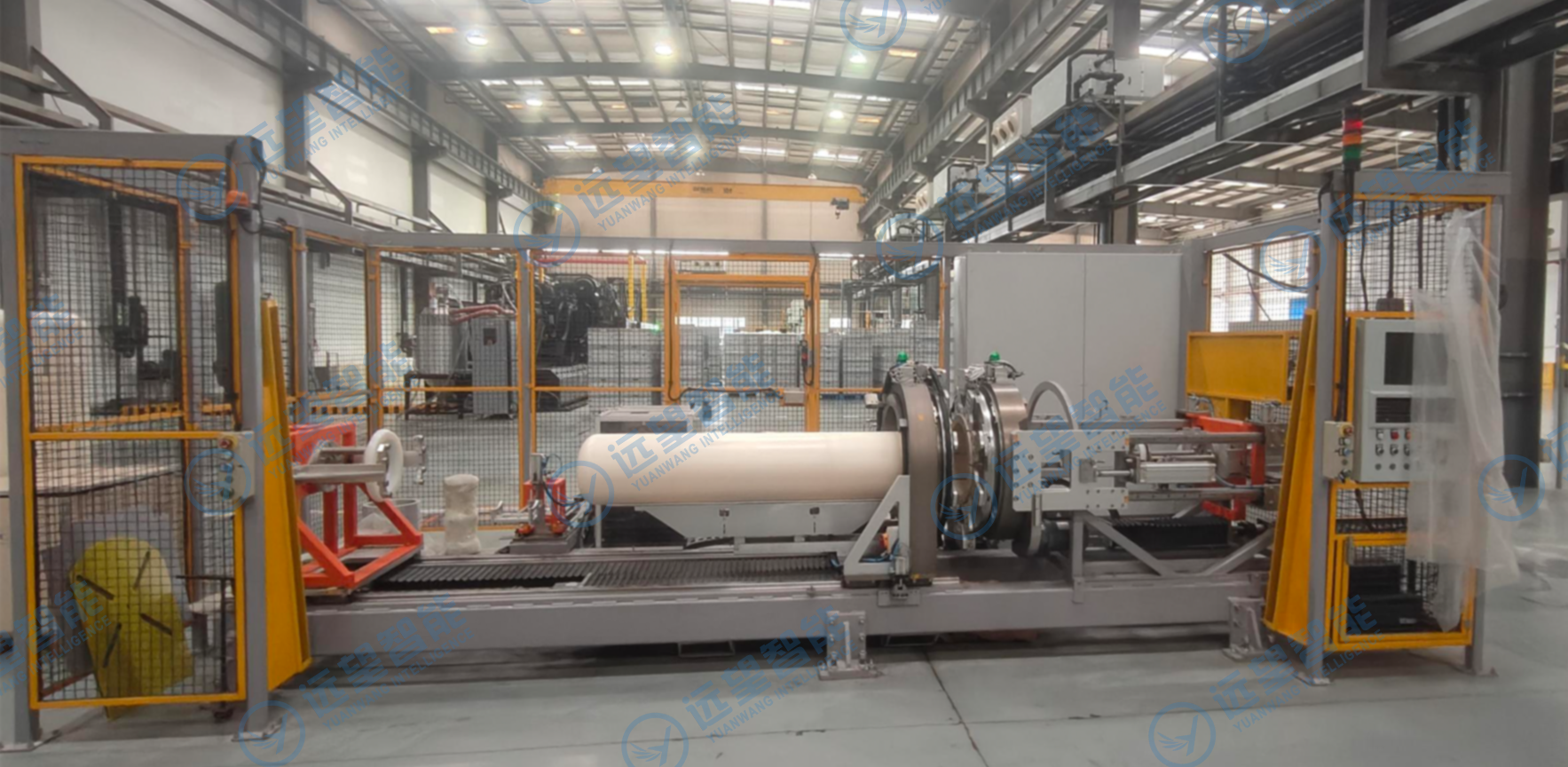

      该设备专为IV型储氢瓶塑料内胆制造设计，集成了红外旋转焊接系统、伺服自动夹紧送料系统、自动铣削焊接毛边、自动瓶身校正系统，并具备适应不同长度瓶身的能力。整机可嵌入储氢瓶生产线，实现从内胆拼焊到毛边修整的全流程自动化。

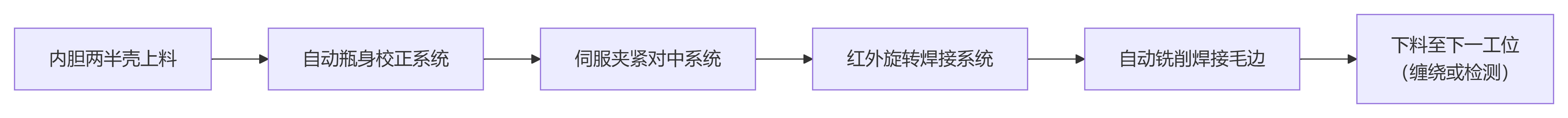

工艺流程图解：

三、关键工艺特点详解

3.1 红外旋转焊接系统：宽幅、均匀、无接触热源

· 工作原理：采用中长波红外辐射加热，多个红外发射器呈环形布置，对内胆拼接端面进行非接触式加热至材料熔融状态（典型温度200~250℃），随后伺服压力机将两部分压合，塑料分子链扩散缠结实现连接。

· 技术优势：

加热均匀性：红外辐射可覆盖整个圆周端面，避免局部过热或欠热，焊缝强度离散度＜5%。

无机械接触：无热板粘料问题，适合高洁净度内胆。

焊接周期短：典型60英寸内胆焊接时间约40~60秒。

· 旋转功能：焊头或工件可轴向旋转，适应不同内胆长度及异形截面。

3.2 伺服自动夹紧送料系统

· 功能：由多组伺服驱动夹爪与线性模组组成，完成内胆壳体的自动抓取、对中夹紧、传送至焊接工位、焊接后移送至铣削工位。

· 精度控制：伺服电机反馈闭环控制，夹持力可编程（例如200~2000 N），避免塑料件变形或损伤。

· 产线协同：与前后工序输送线、机器人上下料系统无缝对接，支持高速节拍生产（每小时20~40只瓶）。

3.3 自动铣削焊接毛边

· 必要性：红外焊接过程中，熔融塑料会从焊缝处挤出形成内外飞边。内壁飞边若不切除，缠绕时碳纤维会因毛刺割裂；外壁飞边影响气瓶外径精度及缠绕层附着。

· 实现方式：采用双主轴高速铣削单元（内置定制成形刀具），分别从瓶内、瓶外沿焊缝轨迹进行仿形铣削。切削参数（转速8000~15000 rpm、进给速度）由CNC控制。

· 质量控制：铣削后附带真空吸屑装置，避免碎屑残留；可配置视觉检测模块验证毛边去除效果。

3.4 自动瓶身校正系统

· 功能：在焊接前及焊接后，对瓶身进行径向跳动和同轴度检测与校正。采用多点激光位移传感器测量内胆圆周轮廓，通过伺服压轮或气动顶块进行微量修正，保证焊缝对接端面间隙≤0.1 mm，错边量≤0.3 mm。

· 价值：从根本上消除因塑料件翘曲或来料偏差导致的焊接缺陷（偏移、虚焊）。

3.5 适应不同长度瓶身

· 设计要求：商用IV型储氢瓶长度范围从300 mm（乘用车）到2000 mm以上（重卡、公交车），设备须具备快速换产能力。

· 实现方案：

可调式夹具座：左右夹紧单元沿直线导轨移动，伺服电机+滚珠丝杠自动定位至设定长度。

模块化红外加热器阵列：加热器数量及间距可重组，或采用分段单独控制，匹配不同瓶身长度。

软件配方管理：操作员扫描瓶身条码，PLC自动调用对应的长度、焊接参数、铣削路径程序，换产时间＜5分钟。

四、产线集成与智能制造

      该设备作为IV型储氢瓶整线制造的关键单元，通常与以下设备联动：

五、总结与行业展望

      随着氢能重卡、物流车等示范运营项目向商业化落地迈进，IV型储氢瓶正进入大规模自动化制造阶段。红外旋转焊接凭借其无接触加热、均匀熔融、低飞边等优势，已成为内胆拼接的关键工艺；而集成的伺服夹紧送料、自动铣削毛边及瓶身校正功能，则从系统层面解决了大尺寸塑料件焊接一致性的行业痛点。

      远望智能推出的该型设备不仅是单点工艺突破，更是储氢瓶生产线集成的关键纽带——从注塑内胆到碳纤维缠绕之间，焊接与铣削的质量直接决定了氢气瓶的爆破压力与疲劳寿命指标。具备长度自适应能力的设备方案，可覆盖乘用车、轻卡、重卡等多元车型的储氢瓶规格，助力氢能产业链实现“标准化、高效率、可追溯”的制造愿景。
