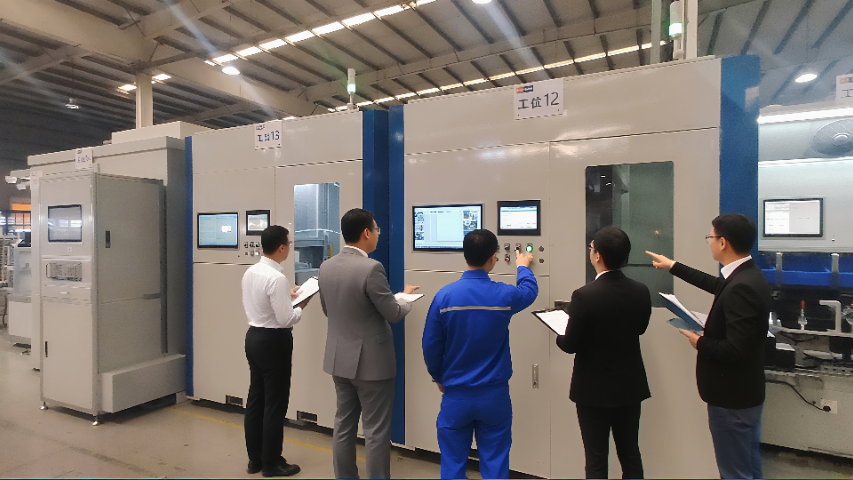

佛山新能源HVAC汽车空调智能装配检测产线解决方案

噪音测试工序的声学测量分析软件具备实时频谱分析功能，可同时显示 1/1、1/3、1/12 倍频程频谱图，采样数据更新率达 10 次 / 秒，便于观察噪音随时间的变化趋势。系统支持声压级、声功率级、A 计权声压级等多种声学参数的同步测量，测量范围覆盖 20dB-140dB，精度等级达 1 级，满足汽车行业严苛的测量要求。测试舱内安装空调工况模拟装置，可调节测试环境的温度（-10-50℃）与湿度（20-90% RH），模拟新能源车在不同气候条件下的使用场景，整体评估空调的噪音性能。麦克风校准采用标准声源定期校准，校准周期可设置为每天或每周，校准过程自动完成并生成校准报告，确保测量数据的准确性与溯源性。测试数据可与产品设计阶段的仿真数据进行对比分析，计算偏差值并生成改进建议，助力空调噪音优化设计的迭代升级。气密性测试多阶段保压，完整检测密封性能。佛山新能源HVAC汽车空调智能装配检测产线解决方案

自动涂油系统为空调关键部件提供均匀可靠的润滑与密封保障，采用全自动化控制确保涂油质量一致性。系统配备伺服驱动的多轴运动平台与精密计量泵，涂油量控制精度达 ±0.01ml，可根据不同部件需求灵活切换非接触式喷射与接触式涂抹两种方式。涂油前，激光轮廓传感器快速扫描工件待涂区域，生成三维轮廓数据，系统据此自动规划涂油轨迹，轨迹由 CAD 模型直接导入，确保与设计要求完全一致。针对密封圈安装槽等精细部位采用微量喷射技术，轴承等转动部件则通过接触式涂抹保证整体覆盖。油温通过 PID 调节器准确控制在 25±2℃，避免温度变化导致的油脂粘度波动。涂油喷嘴采用防滴漏设计，涂覆完成后立即启动热风干燥装置，防止后续装配污染。管路采用食品级不锈钢材质，配备 5μm 精度过滤装置，有效防止杂质堵塞，确保长期稳定运行。苏州高速HVAC汽车空调智能装配检测产线厂家电性功能测试区块链存数，数据不可篡改追溯。

倍速链自动传送系统的工装板定位检测采用光电传感器与机械限位组合方式，当工装板到达指定工位时，光电传感器首先触发信号，机械限位随后准确·锁止，双重保障定位精度≤±0.1mm。工装板表面安装高耐磨聚乙烯垫块，硬度达 Shore D 60 以上，可承受 10 万次以上撞击而无明显磨损，延长使用寿命。系统配备断链检测装置，通过速度传感器实时监测链条运行状态，当检测到链条断裂或打滑时，立即停机并发出报警，防止工装板坠落造成设备损坏。传送系统的驱动轴采用合金钢材，经过调质处理，硬度达 HB 250-300，确保在高负载下不易变形，传动效率保持在 95% 以上。电气控制系统采用冗余设计，关键控制模块如 PLC、伺服驱动器等均配备备用单元，当主单元故障时可在 0.5 秒内自动切换至备用单元，确保产线不停机。

气密性测试系统通过高精度检测确保空调无泄漏隐患，为新能源车空调安全运行保驾护航。系统采用差压法检测技术，配备进口高精度压力传感器，年漂移量≤0.1% FS，可检测低至 0.1ml/min 的泄漏率。测试工装采用四缸同步驱动快速夹紧机构，3 秒内完成空调总成的定位与密封，夹紧力均匀分布，避免工件变形。测试回路采用多通道设计，可同时检测蒸发器腔、冷凝器腔等多个腔体，每个通道可以单独控制压力（5-50kPa 可调）与保压时间。创新采用阶梯式升压策略与温度补偿算法，消除环境温度变化对检测结果的影响，确保测量准确性。系统自动计算泄漏率并与预设阈值对比，合格产品自动打印带二维码的测试报告，不合格产品标记缺陷类型并分流至返工区。测试管路采用路径设计优化并配备快速接头，减少容积影响与换型时间，配合自诊断功能，确保长期稳定运行。倍速链工装板轻量化，防静电处理护元件。

噪音测试工序是评估空调运行舒适性的关键环节，采用半消声室与高精度声学检测系统实现整体测量。测试工位采用全封闭隔音舱设计，舱内背景噪音≤25dB (A)，符合 ISO 3745 声学测试标准。空调总成通过特定工装固定在测试台上，由伺服电机驱动模拟不同风速档位运行。舱内布置 6 个麦克风阵列，分别采集空调出风口、蒸发器、风机等关键部位的噪音信号，采样频率达 48kHz，可捕捉 20Hz-20kHz 全频段噪音。数据经频谱分析系统处理，生成噪音声压级、声功率级及频谱特性曲线，与预设阈值对比判定是否合格。系统支持多工况测试，可模拟怠速、高速等不同行车状态下的空调运行噪音，测试全程＜30 秒，为新能源车舱内 NVH 性能优化提供数据支持。噪音测试麦克风阵列波束成形，准确定位噪音源。佛山新能源HVAC汽车空调智能装配检测产线解决方案

噪音测试含声品质分析，贴合人体主观听觉感受。佛山新能源HVAC汽车空调智能装配检测产线解决方案

视觉引导机器人螺钉锁付工序融合高精度视觉识别与智能控制技术，成为产线装配的关键环节。该系统搭载 2000 万像素工业相机与远心镜头，配合环形 LED 自适应光源，可在 0.5 秒内完成螺钉孔位识别，定位精度达 ±0.05mm，即使工件表面存在轻微油污或划痕，识别成功率仍保持 99.9%。六轴协作机器人末端搭载智能电批，采用无刷电机驱动，维护周期超 10 万次，扭矩调节范围 0.5-15N・m，精度控制在 ±5% 以内。创新采用 “扭矩 + 角度” 双参数监控模式，通过扭矩传感器与角度编码器实时反馈数据，有效预防滑丝、漏锁及虚假拧紧等问题。系统支持离线编程与多螺钉并行作业，通过路径优化可同时锁付分布均匀的螺钉，单颗螺钉锁付时间＜2 秒。视觉手眼标定误差＜0.02mm，配合负压吸尘装置锁付粉尘，确保长期运行的稳定性与准确性，大幅提升装配质量与效率。佛山新能源HVAC汽车空调智能装配检测产线解决方案
