​线路板上的“光影魔术”：正负片工艺如何塑造电子世界的隐形骨

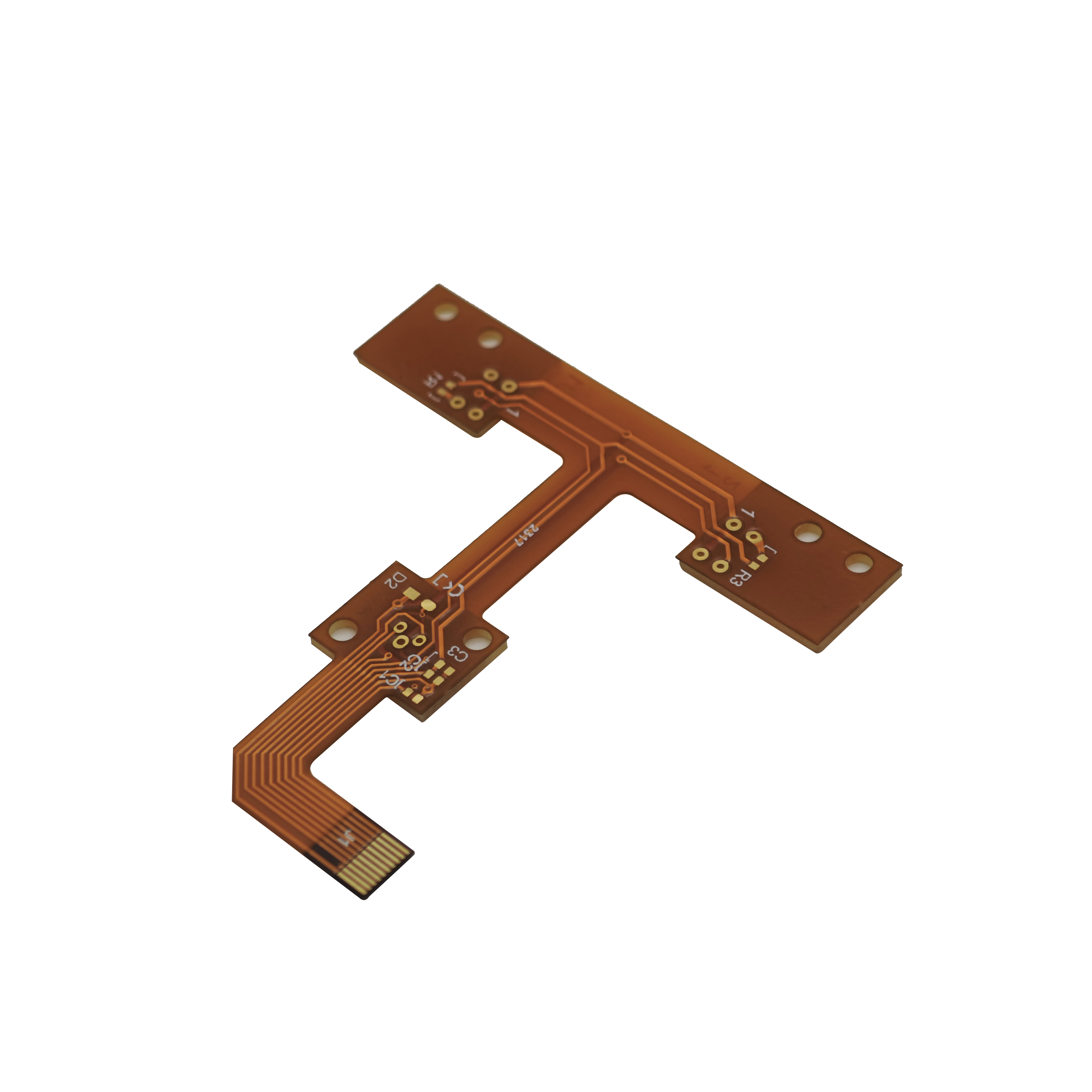

在电子设备高度集成的现在，一块其貌不扬的印刷线路板（PCB），承载着所有元器件与信号的流转，堪称电子产品的“骨骼”与“神经网络”。而其制造中心——图形转移工艺中的“正片”与“负片”技术，犹如一场精密的“光影魔术”，在方寸之间决定着电路的精度、可靠性与成本，也悄然影响着从消费电子到工业控制各领域产品的演进路径。

正片工艺：以光为笔，精雕细琢的“减法艺术”

正片工艺，被誉为线路图形成型的“减法雕刻术”。其过程类似于摄影师在相纸上显影定影：底片上线路部分为黑色阻光，非线路部分透明。曝光时，紫外线透过透明区域，使覆盖铜箔上的感光干膜发生聚合反应而硬化。随后经显影，未受光照射的干膜被溶解冲走，露出需要去除的铜层。，通过碱性蚀刻液将裸露铜蚀刻掉，被硬化干膜保护的铜线则得以保留。这种工艺的优势在于极高的控制精度与图形一致性。它能够稳定实现0.1毫米以下的精细线路加工，线路侧壁陡直光滑，尺寸公差可控制在微米级。因此，它成为智能手机主板、通信设备、高性能计算芯片载板（HDI）等追求高密度互连与信号完整性的前列产品的优先。尽管其使用的材料成本较高，制程管控更为严格，但为了*性能，行业对其青睐有加。

负片工艺：留光成线，高效经济的“加法智慧”

与正片相反，负片工艺走的是一条“加法留线”的路径。其底片图形恰好颠倒：线路部分透明透光，非线路部分黑色遮光。曝光后，透光区域的干膜硬化，成为抗蚀刻的保护层。显影后去除未硬化的干膜，露出的反而是需要蚀刻掉的大面积铜箔，随后使用酸性蚀刻液进行蚀刻，终留下被保护的线路。负片工艺的中心魅力在于其的经济性与效率。其底片制作相对简单，使用的蚀刻液成本更低，在加工较大线宽/线距（通常大于0.15毫米）及大铜面电源板时，具有速度快、成本低的优势。它广泛应用于消费类电子产品、电源适配器、玩具控制板、普通家电主板等对成本敏感且精度要求相对宽松的领域，为海量大众化电子产品的普及提供了工艺基础。

工艺抉择与融合创新：制造端的智慧博弈

在批量制造现场，正片与负片的选择绝非简单的二选一，而是基于产品特性、成本预算与量产规模的综合权衡。业界普遍遵循的“选型指南”清晰指向：对精度、可靠性要求极高的场景，正片是必然之选；而对成本控制苛刻、设计规则宽松的产品，负片则能展现巨大优势。更值得关注的是，的制造端已发展出灵活的“混合应用”智慧。例如，在复杂的汽车电子板或工控板制造中，工程师会对同一板卡的不同区域“量体裁衣”：在布满细密信号线的高密度互连区采用正片工艺，以确保精度；而在承载大电流的电源区域或接地层则采用负片工艺，以优化成本并保证良好的散热与电气性能。这种“混搭”模式，实现了性能与成本的比较好平衡。

此外，在产品开发周期中，也存在“负片试产、正片量产”的策略。利用负片工艺快速、经济的特点完成初期样品验证，待设计定型后，再转为正片工艺进行大批量、高质量生产，有效缩短了产品上市时间。

正片与负片，这一对基于同一光学原理却路径相反的工艺，共同构筑了现代PCB制造的基石。它们之间的取舍与融合，深刻体现了电子制造业在追求技术创新与经济效益之间的永恒博弈。随着电子产品继续向微型化、高频高速化与多功能化演进，这场线路板上的“光影魔术”必将持续升级，以更精妙的方式，在无形中塑造着我们看得见的智能世界。
