PCB热设计攻略：巧布局，重散热，破难题

  随着电子产品向高性能、高密度方向迅猛发展，电路板（PCB）的发热问题日益成为制约产品可靠性与寿命的关键瓶颈。高热流密度若处理不当，将直接导致元器件性能衰减、信号完整性下降，甚至引发整机故障。

智能布局：从源头疏导热量

  。对于温度敏感的芯片与器件，优先将其安置在靠近系统进风口的“冷区”，并严格避免将其放置于大功率发热元件的正上方或下游风道。多个大功率器件则采用分散式布局，避免形成局部“热点”，同时通过均匀排列不同尺寸的元件，确保冷却气流分布均衡。高尺寸器件被建议放置在低矮器件后方，且其长边顺应风向，以比较大限度减少对气流路径的阻挡。

复合散热：构建多维导热通道

  单一的散热手段已难以满足当今需求，复合式散热方案成为主流。除了为关键芯片加装传统翅片式散热器并优化其排列方向（自然对流时垂直于地面，强迫风冷时平行于风向）外，一项被采用的技术是在PCB本体上大规模应用“散热过孔”。这些过孔如同微型的导热柱，能将元件产生的热量高效传导至PCB的内层铜平面或背板，从而大幅提升板的整体导热能力。对于无法加装散热器的密集区域，则通过大面积铺铜，将热量快速扩散。

板级优化：让PCB自身成为散热体

  PCB本身正从一个被动的承载基板，转变为主动的散热元件。设计时优先采用直立安装方式，并确保板间距离不小于2厘米，以形成通畅的垂直风道。通过深入研究设备内部空气流动模型，合理配置元件，避免在板上形成阻碍气流的空旷死区。更先进的设计会利用仿真工具进行热辐射计算，精确优化板上发热元件与散热器之间的空间关系，实现温度场的均匀分布。

未来展望：协同设计与材料革新

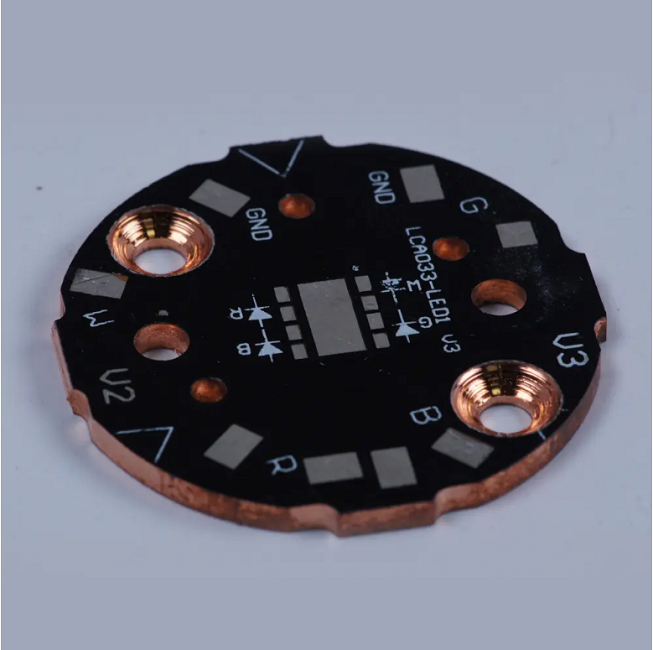

  行业分析认为，未来的PCB热设计将更注重电、热、力三者的协同仿真与一体化设计。新型高导热基板材料、嵌入式相变冷却材料以及更加智能的主动冷却技术（如微型压电风扇）的研发与应用，将进一步推动散热边界。散热器的设计也趋向精细化，交错排列或翅片错位布局已成为提升强迫风冷效率的标准实践。

  可以预见，通过贯穿设计全程的系统性热管理策略，PCB的散热性能将实现质的飞跃，为下一代更强大、更紧凑的电子设备奠定坚实的基础。
