探秘PCB工艺边如何成为现代电子工业的“隐形守护者”

  在现代电子设备高度集成化与微型化的浪潮中，印刷电路板（PCB）作为电子元器件的支撑，其制造工艺的精细度直接决定了终端产品的性能与可靠性。近日，行业技术研讨聚焦于PCB设计中一个常被忽视却至关重要的细节——工艺边。这一环绕在主板周围的窄边区域，正以其多重功能性，成为保障电子产品高效、稳定生产的幕后关键。

稳定生产的基石：从尺寸精度到边缘平整

  在PCB加工流程中，钻孔、铣削、V-cut分板等机械操作易产生微应力，可能导致板材轻微形变。工艺边的设置，为首道工序提供了可靠的定位与夹持基准，有效吸收加工中的应力波动，确保整板尺寸处于严格公差范围内，为后续层压、图形转移等高精度步骤奠定基础。同时，经过精密磨削或路由处理的工艺边，保证了板边整齐划一，不仅避免了组装时因边缘毛刺或不平导致的安装偏移，也提升了插件、焊接环节的对接准确性。

赋能高效制造：从SMT生产到机械加固

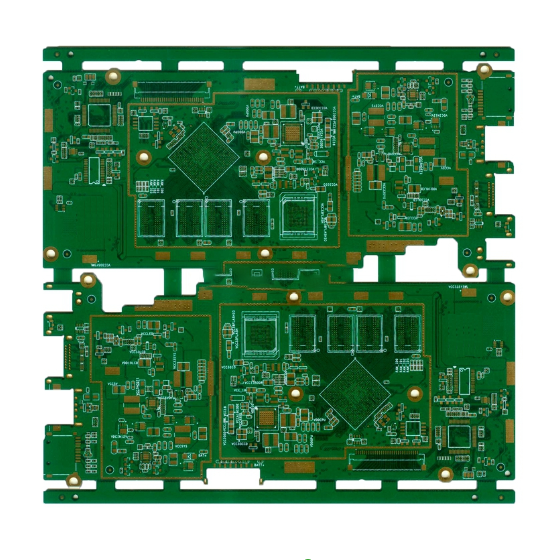

  进入表面贴装（SMT）阶段，工艺边的作用进一步凸显。贴片机轨道需要夹持板边进行传送，工艺边为此提供了专属的夹持区域，避免设备直接接触功能性线路与元件。同时，工艺边上分布的基准标记（Mark点）和光学定位符号，指引设备完成快速、精细的对位与贴装。对于采用拼板设计的小尺寸PCB，工艺边更是连接各单元板的“桥梁”，在提升生产效率的同时，也通过增加边缘结构强度，防止板子在回流焊高温环境下出现弯曲变形，确保焊点质量。

多重防护与智能管理：超越生产环节的价值

  除直接支撑制造流程外，工艺边还承担着保护与识别的双重职责。在承载较重连接器或散热模块的PCB中，工艺边可设计为加强筋结构，分散应力，防止主板因局部负重产生裂纹。此外，工艺边区域常印制条码、板号、版本标识等可追溯信息，实现生产全流程的数字化管理，为质量追踪、库存分拣及售后维护提供清晰依据，降低混料风险与管理成本。

行业展望：工艺边设计与技术演进

  随着电子产品向更高密度、更柔性化方向发展，工艺边的设计也持续演进。在挠性板（FPC）及刚挠结合板中，工艺边需兼顾柔韧性支撑与机械保护；而在自动化程度提升的智能工厂中，标准化与可定制化的工艺边方案，正与自动化搬运、检测设备深度集成，推动整体生产线向更高效、更智能的方向迈进。

可以说，PCB工艺边虽看似简单，却是连接设计、制造与组装的关键纽带。其科学设计背后，凝聚着对材料力学、制程工艺与生产管理的深刻理解，堪称现代电子工业制造体系中不可或缺的“隐形守护者”。
