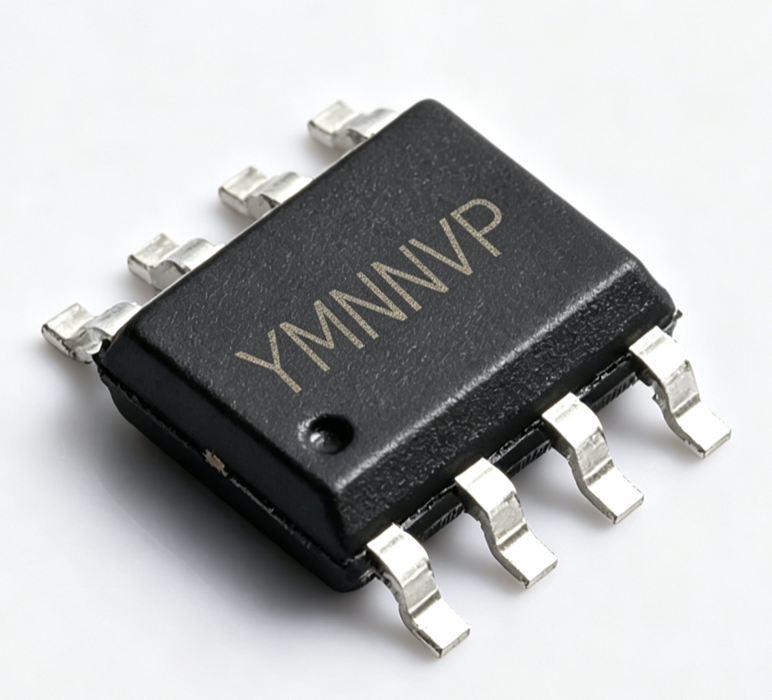

MT2430AF 为西安航天民芯的COT 恒定导通时间同步降压 DC‑DC 转换器，ESOP‑8 封装，底部带 EPAD 散热焊盘。输入电压 4.0‑30V，可持续输出 3A 电流，伪固定 500kHz 开关频率（5V 输出工况）。
芯片内置高低侧 MOS 管，无需外置续流二极管；COT 架构瞬态响应速度快，支持低 ESR 陶瓷输出电容，不需要外部补偿元件；重载 PWM 与轻载模式无缝切换，保障全负载效率。FB 基准 0.923V，输出电压可通过分压电阻设置 0.923V‑6V。集成内部软启动、峰值 + 谷值逐周期限流、短路打嗝保护、UVLO 欠压锁存、热关断等完整保护，适用于数字电视、机顶盒、家庭网络终端、DSL 调制解调器等设备供电，可对 RY8336、TPS54334、TPS54335、TPS54339、ZTP7173S、RT8295A、RT8292B、RT8296B、ACT4065A、RT8284、RT8294、ACT4065 做引脚功能替代，替换前务必校验周边参数
设计注意：SW 高频节点铜皮尽量缩小降低 EMI；FB 分压电阻靠近引脚摆放，远离噪声走线；BST 与 SW 之间必须接 0.1μF 自举电容，芯片方可正常工作**；6 脚、8 脚为 NC 空脚，PCB 不布线；EPAD 散热焊盘建议接地提升散热；不可用于生命安全设备，整机需做完整可靠性验证。
1、输入输出性能：输入 4.0‑30V；输出可调 0.923‑6V，可持续输出 3A；伪固定 500kHz；FB 基准 0.923V；内置补偿，无需外部补偿。
2、电源电流：正常工作静态电流典型 350μA；关断休眠电流典型 2.0μA；欠压锁存开启阈值 3.9V，迟滞 0.2V。
3、MOS 管参数：高侧 Rdson 典型 80mΩ，低侧 Rdson 典型 40mΩ。
4、限流与保护：峰值限流 5A，谷值限流 3.5A；短路打嗝保护；软启动典型 1.0mS；热关断 175℃，热迟滞 30℃。

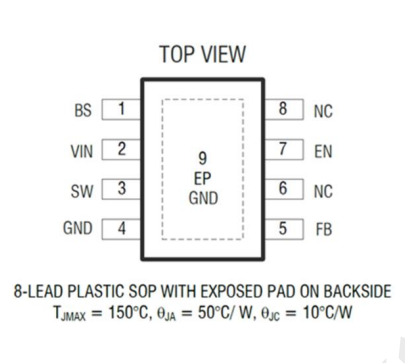

5、封装与温度：ESOP‑8，带 EPAD 散热焊盘，6、8 脚 NC 空脚；工作温度‑40~85℃；结温上限 150℃。
1、COT 恒定导通时间同步 Buck 架构，无需外部补偿，瞬态响应优异，适配低 ESR 陶瓷输出电容。
2、4‑30V 宽压输入，0.923V‑6V 可调输出，可持续输出 3A，集成高低侧 MOS，精简 BOM。
3、峰值 + 谷值双重逐周期限流，短路打嗝自动重启，提升系统可靠性。
4、伪 500kHz 工作频率，支持小型功率电感电容，节省 PCB 布板空间。
5、重载 PWM / 轻载模式自动切换，宽负载范围维持高效率。
6、内置软启动，抑制上电浪涌，避免输出过冲。
7、EN 使能引脚：高电平开启、低电平关断；可直连 VIN 上电自启，也可主控 IO 控制。
8、ESOP‑8 带外露散热焊盘，散热能力强，适配 3A 大电流应用；6、8 脚 NC 空脚无需布线。
9、全套保护：UVLO 欠压锁定、过流、短路打嗝、高温热关断。

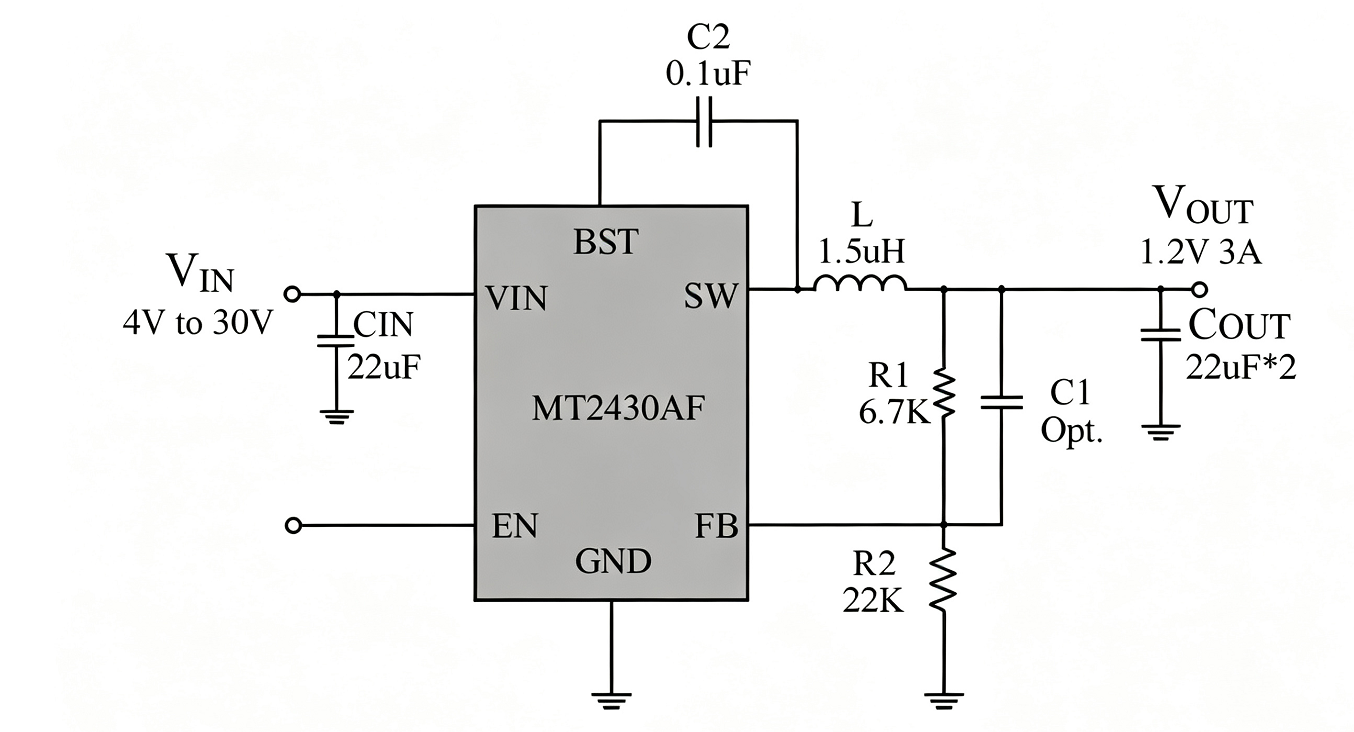

1、自举电路：BST 与 SW 引脚之间必须接 0.1μF 陶瓷自举电容，芯片才能工作。
2、输入回路：VIN 就近布置输入陶瓷电容，缩小功率环路，抑制输入噪声。
3、电感选型：电感取值 1.0‑3.3μH；选用 500kHz 高频低损耗电感，饱和电流大于芯片限流。
4、输出电压配置：输出电压公式 V OUT=0.923V×(1+ R1R2 )；分压电阻选用 1% 精度，紧靠 FB 引脚，缩短反馈走线。
5、电容选型：输入、输出优先 X5R/X7R 低 ESR 陶瓷电容，输出电容 22‑68μF。
6、使能控制：EN 引脚直连 VIN 实现上电自启动，或接 IO 做电源开关，留意使能高低电平阈值。
7、PCB 布局要点
数字电视、家庭网络终端、数字机顶盒、DSL / 电缆调制解调器、3A 大电流降压供电系统。
料号：MT2430AF；封装 ESOP‑8（带 EPAD 散热焊盘，6、8 脚 NC 空脚）；卷带编带出货
深圳市天玖隆科技为航天民芯授权代理商，MT2430AF 支持样品申请、大小批量供货；提供规格书、参考电路、器件替代评估技术支持，协助客户完成国产芯片替换落地。
代理产品线：明智类比 IA 系列、禾润 HT、贝岭 BL、微源创新 LP、微盟 ME、蕊源 RY、德普微 DP、拓尔微 TMI、航天民芯 MT、中科微、顺芯 ES、复旦微 FM、中微爱芯 AIP、厚朴 HP、富芮坤；覆盖音频 DAC/ADC、音频功放、升降压电源管理、电机驱动、电平转换、模拟信号链、蓝牙射频等品类，满足各类芯片选型。
商务对接：李灿宇 189 8656 8335
