MT3540航天民芯1.5A电流模式升压转换器SOT23‑5

可兼容替代 TPS61040｜MP3216｜LT1931｜RT3540｜RT9284A｜RY3750｜电流模式 Boost｜2.5‑5.5V 锂电输入｜SOT23‑5 封装｜2 脚接地｜PFM 轻载高效｜输出可达 28V

产品概述

MT3540 是航天民芯推出的单片高效率电流模式 Boost 升压 DC‑DC 转换器，固定 1.2MHz 开关频率，封装 SOT23‑5，2 脚为接地引脚，可兼容替代 TPS61040、MP3216、LT1931、RT3540、RT9284A、RY3750，现有电路需校验外围器件参数，实现国产器件替换。芯片内置 0.5Ω 功率 MOS 管，开关限流可达 1.5A；输入电压 2.5‑5.5V，适配单节锂电供电，输出电压通过 FB 电阻分压自由调节，输出可达 28V；内置补偿电路无需外部补偿元件；轻载工况自动进入 PFM 脉冲调频模式，改善轻载转换效率；内置软启动抑制上电浪涌；集成欠压锁存、过流、过热关断全套保护，外围器件精简，小体积 SOT23‑5 封装，适合 OLED/LCD 偏置、白光 LED 驱动等小体积升压电源设计。适用于 OLED 偏置供电、LCD 偏置电源、白光 LED 驱动、PDA、数码相机等场景。

设计注意：SW 开关节点走线面积尽量缩小，降低 EMI 干扰；FB 反馈分压电阻靠近 FB 引脚摆放；电感、输入输出电容选型需匹配 1.2MHz 开关频率；输出回路需要搭配肖特基二极管；EN 引脚可接输入电源自动启动，也可外接 IO 做芯片开关控制；不用于生命安全类设备，整机需要完成完整可靠性验证。

主要电气参数

1、输入输出性能：输入电压 2.5‑5.5V；输出可调可达 28V；开关限流可达 1.5A；开关频率 1.2MHz；FB 参考电压分版本：MT3540 为 1.2V、MT3540‑F23 为 1.23V、MT3540‑F25 为 1.25V，输出电压由外部电阻分压设置；内置环路补偿。

2、电源电流条件：PFM 模式静态电流典型 40µA；PWM 模式静态电流典型 0.6mA；关断休眠电流典型 0.1µA；输入欠压锁存典型 2.2V，迟滞 100mV。

3、MOSFET 参数：内置功率 MOS 导通电阻典型 0.5Ω。

4、时序与保护：内置软启动，抑制上电浪涌电流；具备逐周期开关限流、输入 UVLO 欠压锁存、过热关断自动恢复；热关断阈值典型 155℃。

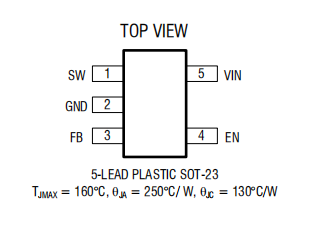

5、封装与温度：封装 SOT23‑5（2 脚接地）；工作环境温度‑40~85℃；结温工作范围‑40~160℃。

芯片主要特性

1、固定频率峰值电流模式 Boost 架构，内置环路补偿，无需外部补偿元件，外围器件精简。

2、2.5‑5.5V 锂电适配输入，输出电压可调可达 28V；内置 0.5Ω 功率 MOS，缩减整机 BOM；多版本 FB 基准可选，适配不同分压方案。

3、固定 1.2MHz 开关频率，支持选用高度 2mm 以内小体积贴片电感、电容，缩减 PCB 布板面积。

4、轻载自动切换 PFM 脉冲调频模式，改善轻载转换效率，转换效率可达 85% 以上。

5、全套保护机制：逐周期开关限流、输入 UVLO 欠压锁存、热关断故障自动恢复，提升系统运行可靠性。

6、内置软启动功能，抑制上电输入浪涌电流，降低输出电压过冲。

7、EN 使能引脚，高电平开启芯片，低电平进入微功耗关断模式，关断功耗低。

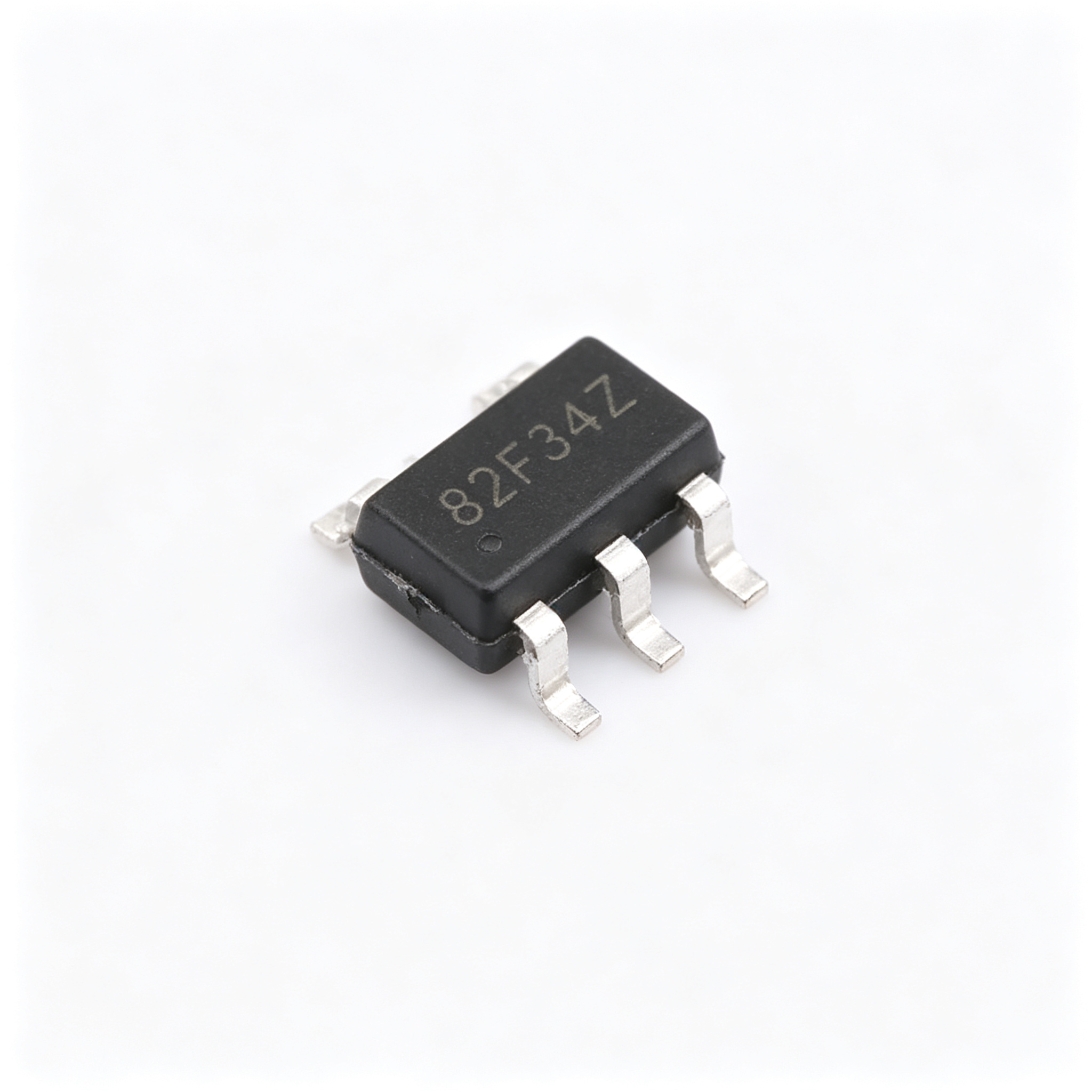

8、SOT23‑5 小型贴片封装，2 脚接地，占用 PCB 面积小，适配便携小型化产品。

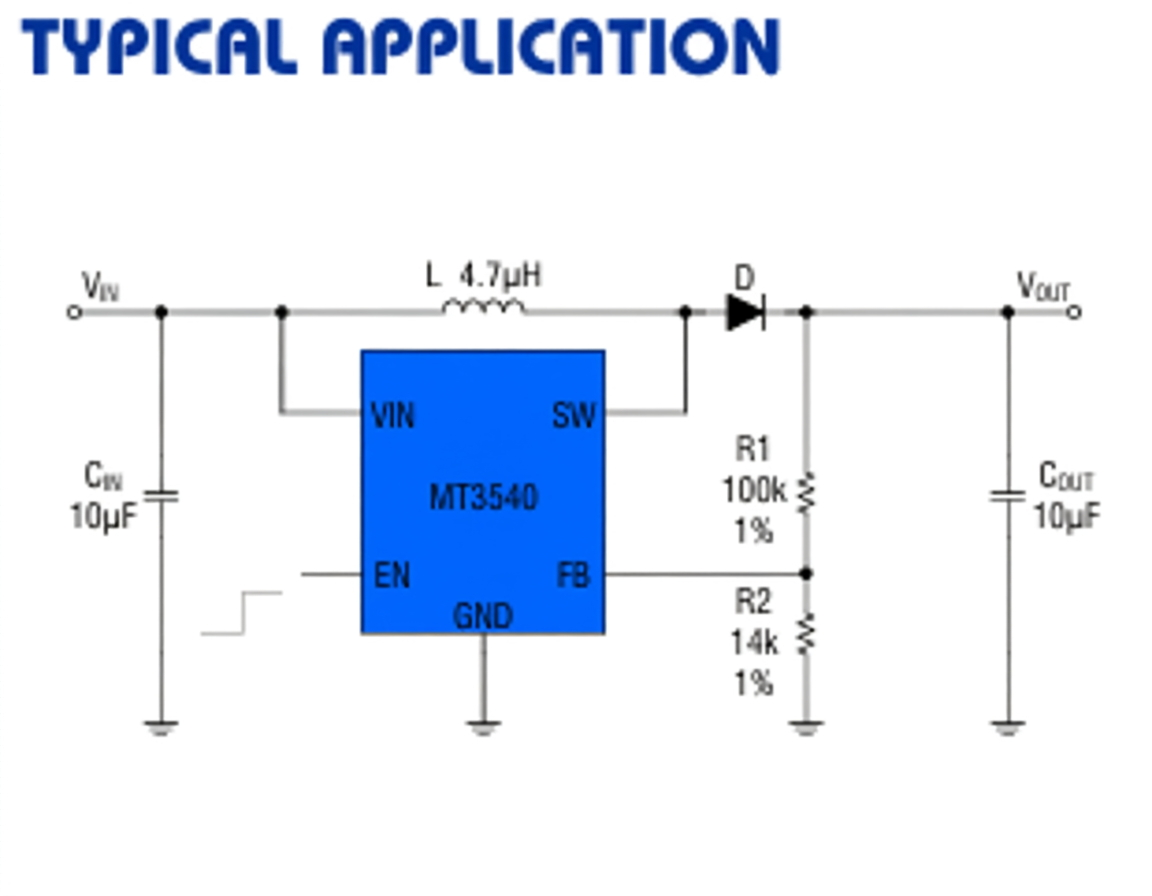

典型应用设计要点

1、输入回路：VIN 引脚就近放置输入陶瓷电容 CIN，减小功率环路，降低输入噪声。

2、二极管选型：输出侧必须配置肖特基二极管，选用低正向压降、快恢复型号，二极管反向耐压需要高于输出电压。

3、电感选型：电感取值推荐 4.7‑22μH，电感需要满足 1.2MHz 工况低损耗，电感饱和电流需要大于峰值开关电流。

4、输出电压设置：输出电压由 FB 外部电阻分压设置，分压电阻靠近 FB 引脚摆放，缩短反馈走线；注意区分三款版本 FB 基准电压。

5、功率器件选型：输入、输出电容优先选用 X5R/X7R 材质低 ESR 陶瓷电容。

6、使能控制：EN 引脚可直接接 VIN 常开启，或者外接 IO 做电源开关控制，注意使能阈值电平。

7、PCB 布局要点 功率回路（VIN‑CIN‑GND、SW‑电感‑二极管‑COUT‑GND）走线尽量短粗，缩小开关环路面积。 SW 为高频摆动节点，走线铜皮面积尽量做小，减少 EMI 辐射。 反馈分压电阻紧靠 FB 引脚，FB 走线远离 SW 噪声节点，避免耦合干扰。 GND 引脚连接完整地平面，兼顾散热与抗噪声。

适用硬件场景

OLED 屏幕偏置供电、LCD 显示屏偏置电源、白光 LED 驱动、PDA 掌上设备、数码相机摄像机、单节锂电升压供电系统。

料号与封装信息

料号：MT3540（FB‑1.2V）、MT3540‑F23（FB‑1.23V）、MT3540‑F25（FB‑1.25V）；封装 SOT23‑5（2 脚接地）；卷带编带出货。

供货与服务信息

深圳市天玖隆科技为航天民芯授权代理商，MT3540 系列可提供样品申请、大小批量供货；提供规格书、参考电路、替代评估技术支持，协助客户完成 TPS61040、MP3216、LT1931、RT3540、RT9284A、RY3750 器件替换落地。
