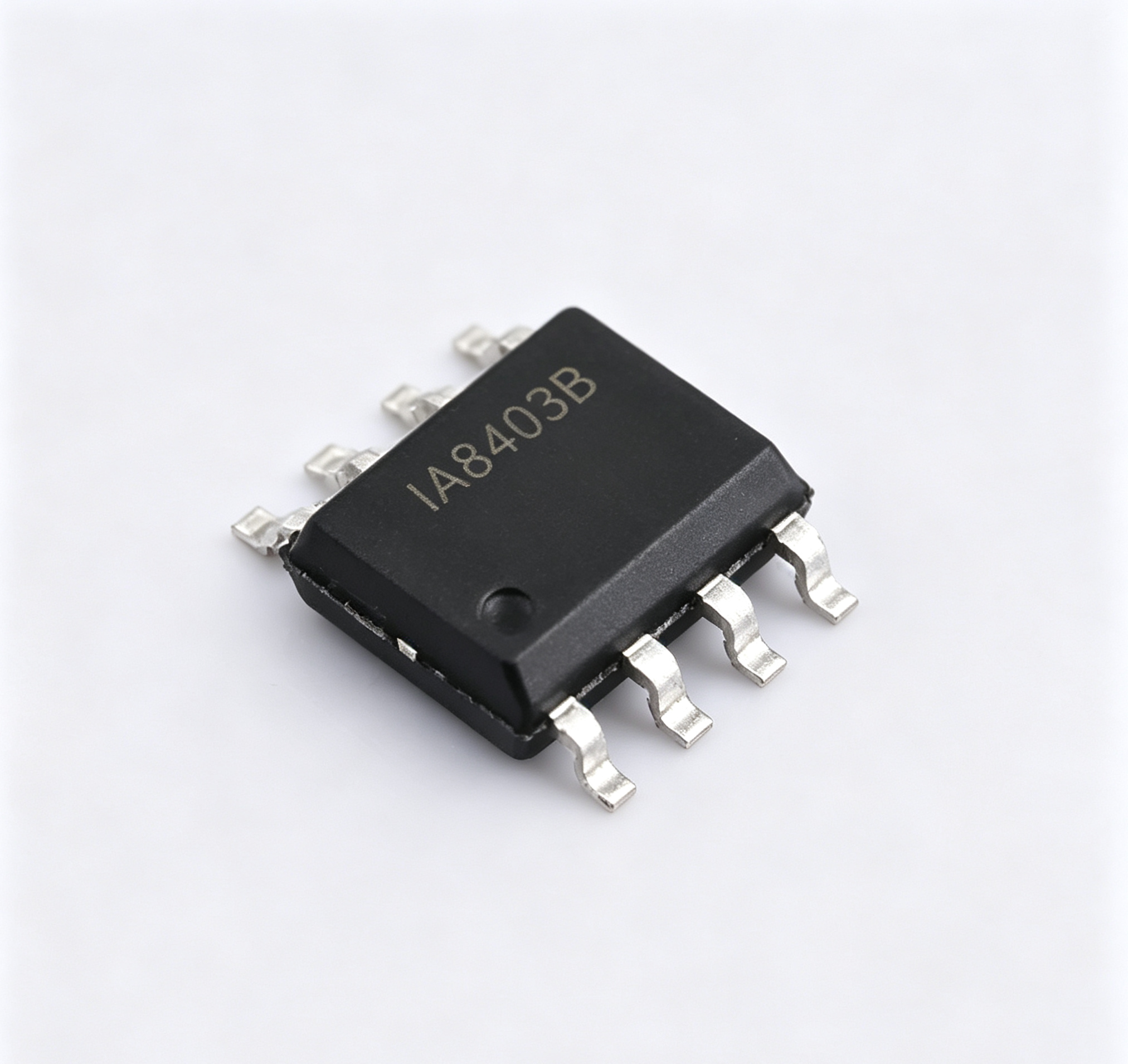

IA8403B 是明智类比推出的单片高效率同步降压 DC‑DC 转换器，采用 COT 恒定导通时间控制架构，输入电压 4‑45V，可输出 3A 连续负载电流，可兼容替代 CN3903C、CN3903、MT2499A，现有电路需校验周边参数，实现国产方案替换。芯片内部集成低阻抗高低侧功率 MOS 管，开关频率固定 600kHz，支持 DCM 断续模式，轻载效率表现优异。反馈参考电压 0.925V，输出电压可通过电阻分压自由调节。内置软启动、打嗝短路保护、逐周期过流、过热关断等全套保护，周边器件数量少，采用 ESOP‑8 带散热焊盘封装，适合紧凑型高压供电设计。适用于车载影音、调制解调器、物联网设备、相机、工控外设等供电场景。
设计注意：BS 引脚必须配置自举电容；FB 分压电阻取值合理，保证输出精度；SW 开关节点尽量缩小环路面积，降低 EMI；ESOP‑8 底部散热焊盘需要大面积铺铜接地，提升散热能力；不用于生命安全类设备，整机需要完成完整可靠性验证。
1、输入输出性能：输入电压 4‑45V；连续输出电流 3A；开关频率 600kHz；反馈参考电压 0.925V，输出电压外部电阻可调；支持 100% 占空比；DCM 模式轻载高效。 2、电源电流条件：无负载静态电流典型 200µA；关断休眠电流小于 3µA。 3、MOSFET 参数：高侧管导通电阻典型 125mΩ；低侧管导通电阻典型 89mΩ。 4、时序与保护：内置软启动典型 2ms；短路打嗝模式；过热关断阈值典型 160℃，热迟滞 20℃；具备逐周期过流限制、输入欠压保护。 5、封装与温度：封装 ESOP‑8；工作环境温度‑40~85℃；结温工作范围‑40~125℃。
1、COT 恒定导通时间控制架构，无需外部环路补偿元件，瞬态响应速度快，兼容陶瓷输出电容。
2、宽压输入 4‑45V，3A 连续输出电流，内部集成 125mΩ/89mΩ 高低侧 MOSFET，简化 BOM。
3、固定 600kHz 开关频率，可选用小体积贴片电感、电容，缩减 PCB 面积。
4、DCM 断续工作模式，轻载状态下维持较高转换效率，输出纹波低。
5、全套保护机制：逐周期过流限制、打嗝模式短路保护、热关断自动恢复，提升系统可靠性。
6、内置 2ms 软启动，抑制上电输入浪涌电流，避免输出过冲。
7、EN 使能引脚，高电平开启芯片，低电平进入微功耗关断模式，关断电流＜3µA。 8、ESOP‑8 封装带大尺寸散热焊盘，PCB 铺铜即可获得良好散热，适合大电流持续工作。
1、输入回路：VIN 引脚就近放置输入陶瓷电容 CIN，减小功率环路，降低输入噪声。
2、自举电路：BS 与 SW 之间必须连接自举电容，为高侧 MOS 管驱动提供浮动供电，不可省略。
3、输出电压设置：输出电压由 FB 外部电阻分压设置，分压电阻靠近 FB 引脚摆放，缩短反馈走线。
4、功率器件选型：电感取值参考规格书推荐，电感饱和电流需要大于电感峰值电流；输入、输出电容优先选用 X5R 及以上材质陶瓷电容，注意电容直流压降特性。
5、使能控制：EN 引脚可直接接 VIN 常开启，或者外接 IO 做电源开关控制。
6、PCB 布局要点 功率回路（VIN‑CIN‑GND、SW‑电感‑COUT‑GND）走线尽量短粗，缩小开关环路面积。 反馈分压电阻紧靠 FB 引脚，FB 走线远离 SW、BS 开关噪声节点，避免耦合干扰。 ESOP‑8 底部暴露焊盘大面积铺铜接 GND，增强散热，降低芯片温升。
车载影音设备、无线 / DSL 调制解调器、机顶盒、电脑周边、物联网 IoT 设备、数码相机摄像机、工业控制板卡、24‑42V 高压转多路低压供电系统。
料号：IA8403B；封装 ESOP‑8；卷带编带出货，包装数量 4000pcs。 补充：同系列 IA8403，反馈基准 0.800V，其余参数一致。
深圳市天玖隆科技为明智类比授权代理商，IA8403B 可提供样品申请、大小批量供货；提供规格书、参考电路、替代评估技术支持，协助客户完成 CN3903C、CN3903、MT2499A 器件替换落地。
代理产品线：明智类比 IA 系列、禾润 HT、贝岭 BL、微源创新 LP、微盟 ME、蕊源 RY、德普微 DP、拓尔微 TMI、航天民芯 MT、中科微、顺芯 ES、复旦微 FM、中微爱芯 AIP、厚朴 HP、富芮坤；覆盖音频 DAC/ADC、音频功放、升降压电源管理、电机驱动、电平转换、模拟信号链、蓝牙射频等品类，满足各类芯片选型。
商务对接：李灿宇 189 8656 8335
