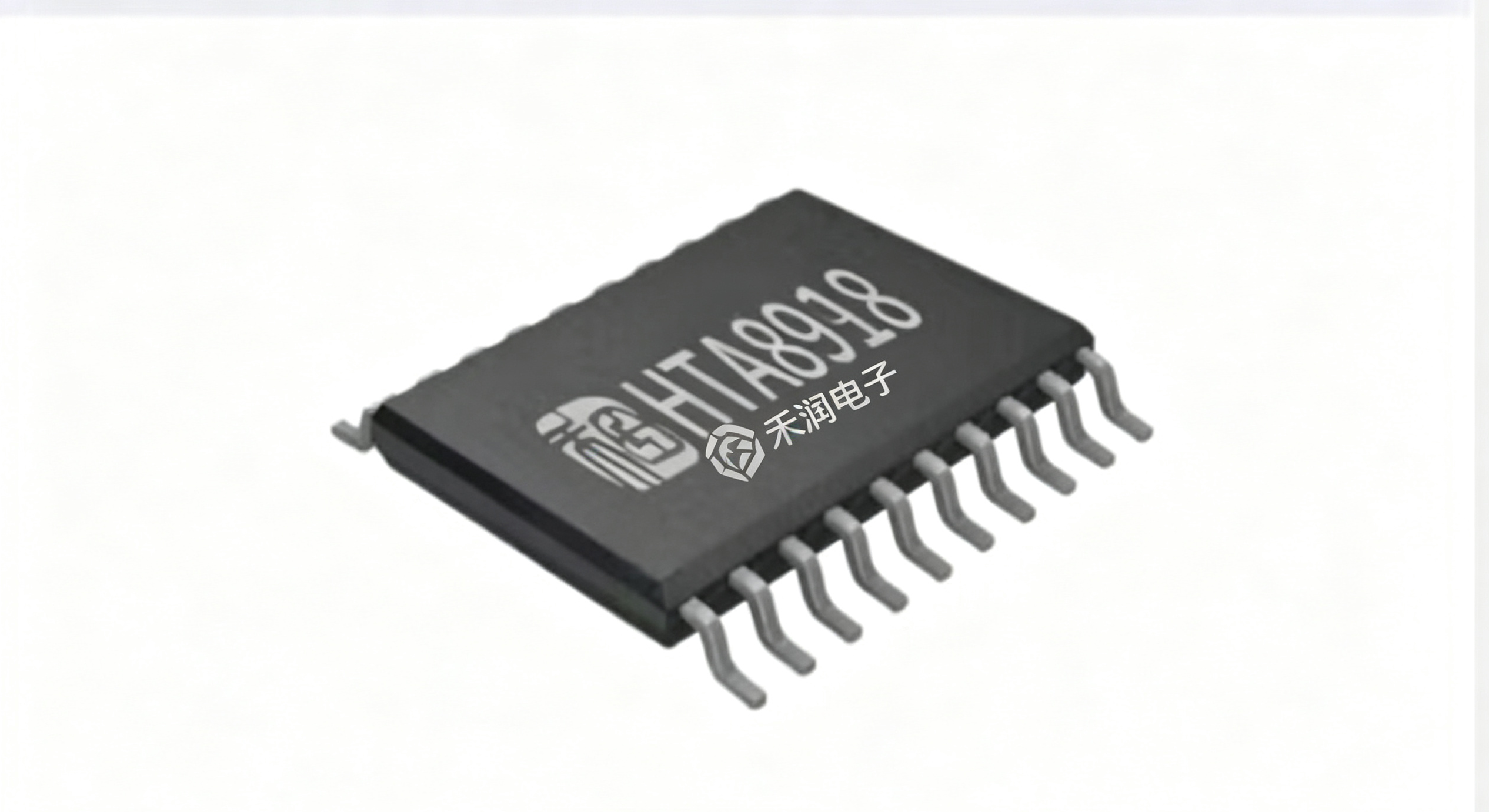

HTA8918 禾润内置升压 免电感立体声 AB/D 类功放

三模式自适应升压｜AB/D 模式可选｜ACF 防破音｜ETSSOP20 封装

产品概述

HTA8918 是禾润电子内置 BOOST 升压的立体声 AB/D 类音频功放，ETSSOP20 无铅无卤封装；供电输入 2.7‑9V，适配单节锂电、双节锂电、5V 供电。8V 供电、4Ω 负载 BTL 条件下 D 类模式可达 2×16W（THD+N=10%）输出；4V 供电条件下实现 2×10.6W 输出。 升压电路具备强制升压、自适应多段升压、自适应音频跟踪升压三种工作模式；自适应模式可跟随音频动态调节供电，相较强制升压模式有效延长播放时长；硬件可切换 D 类 / AB 类，集成 ACF 防削顶失真（防破音），支持差分、单端模拟音频输入，全套保护机制，适合大功率便携蓝牙音箱、智能音响、声霸等音频设备。

设计注意：MODEB 引脚选择三种升压模式；VSET 设置升压上限电压；ILIM 外接电阻设置升压电感峰值限流；CTRL 引脚切换 D/AB 类、开启关闭 ACF；ENV 引脚配置音频跟踪释放时间；EP‑GND 散热焊盘 PCB 大面积铺铜散热；SW 节点预留 RC 吸收网络改善 EMI；不用于生命安全类设备，整机需要完整可靠性验证。

主要电气参数

供电输入电压：2.7V‑9V
输出功率：
VBAT=8V，4Ω 负载 BTL，D 类模式 2×16W（THD+N=10%）
VBAT=4V，4Ω 负载 BTL，D 类模式 2×10.6W（THD+N=10%）
升压档位：8V /10V /11.5V（强制 / 多段 / 音频跟踪模式）
音频输入：差分 / 单端模拟输入
工作模式：D 类、AB 类可配置；AB 类模式升压关闭
开关频率：升压 300kHz；D 类功放 300kHz
保护功能：过流、过热关断、升压过压、输入欠压异常自动恢复保护
工作温度：‑40℃~85℃
结温：‑40℃~150℃
封装：ETSSOP20（料号：HTA8918MTER），编带包装，MOQ 3000pcs

芯片主要特性

1、内置 BOOST 升压，三模式可选：强制升压、自适应多段升压、自适应音频跟踪升压；自适应方案动态调整供电，优化功耗，提升电池播放时长。

2、VSET 引脚硬件选择升压可达电压；ILIM 对地外接电阻自定义升压电感峰值限流。

3、CTRL 引脚配置：D 类开启 / 关闭 ACF 防破音、AB 类模式、芯片关断；ACF 抑制输出削顶失真，改善听感同时保护扬声器。

4、GAIN 引脚设置系统增益，可串联外部输入电阻修改增益；支持差分、单端两种音频输入。

5、免滤波器调制架构，直接驱动扬声器；ENV 引脚配置音频跟踪模式释放时间；COMP 引脚外接阻容环路补偿。

6、完整保护：输出过流、芯片过热、升压过压、输入欠压异常，故障具备自动恢复。

7、ETSSOP20 封装，EP‑GND 为散热焊盘，PCB 必须大面积铺铜接地，优化散热性能。

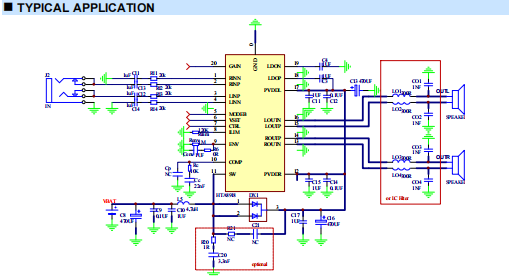

典型应用设计要点

1、 MODEB 引脚：高电平 = 自适应音频跟踪升压；悬空 = 自适应多段升压；低电平 = 强制升压

2、VSET 引脚：高 / 悬空 / 低电平，选择升压极限输出电压

3、CTRL 引脚电压档位选择 D 类（ACF 开 / 关）、AB 类、关断模式

4、增益设置：GAIN 引脚选择内部增益，可串联外部输入电阻调整整机增益。

5、限流设置：ILIM 引脚对地电阻设置升压电感峰值电流。

6、外围器件：电感推荐 4.7μH，饱和电流大于设置限流；肖特基二极管反向耐压大于 20V；PVDD 功率路径采用大容量电容，走线粗短。

7、EMI 优化：SW 节点预留 RC 吸收网络；输出端可预留 LC 滤波改善辐射传导干扰。

8、PCB 布局：功率回路走线尽量短宽；音频输入走线远离 SW 功率开关节点；EP‑GND 焊盘大面积铺铜接地。

适用硬件场景

蓝牙 / Wi‑Fi 音箱、便携式大功率音箱、智能音箱、智能家居音响、声霸、TV / 监视器音频外设等。

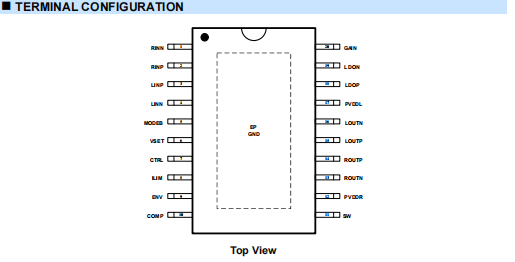

料号对应封装

HTA8918MTER ETSSOP20

供货与服务信息

深圳市天玖隆科技为禾润电子正规授权代理商，HTA8918MTER 可提供样品申请、大小批量供货；提供规格书、参考电路、选型技术支持，协助项目落地量产。
