RY8336 是蕊源电子推出的峰值电流模式同步降压 DC‑DC 转换器，ESOP‑8 带散热焊盘封装，输入电压 4.5‑30V，可持续输出 3A 负载电流，适配机顶盒、路由器、DVR 等工业及消费类高压转低压电源场景。芯片内置高低侧功率 MOS，无需外接肖特基二极管，开关频率固定 500KHz；轻载工况自动进入 PSM 模式，提升轻载转换效率，内部集成软启动，抑制上电输出过冲。反馈基准电压 0.923V，输出电压通过外部分压电阻进行配置；集成逐周期限流、打嗝式短路保护、过压保护、热关断、欠压锁定 UVLO 等保护功能，EN 引脚支持电平控制芯片启停，关断状态进入微功耗休眠。
替换提示：可对标替代 TPS54334/TPS54335/TPS54339、ZTP7173S、RT8295A 等型号；无完全引脚直替器件，替换前务必校验周边参数，完成样机验证。
1、输入输出性能：输入电压 4.5‑30V；输出电压可调 0.923V‑VIN；持续输出电流 3A；开关频率 500KHz；FB 基准 0.923V；电流模式控制；内置环路补偿；支持 PFM 轻载高效模式。
2、电源电流条件：静态工作电流典型 0.6mA；关断电流典型 8µA；内置软启动时长上限 1ms。
3、MOSFET 参数：高侧 MOS 导通电阻典型 130mΩ，低侧 MOS 导通电阻典型 100mΩ。
4、限流与保护：逐周期峰值限流；打嗝模式短路保护；输出过压保护；热关断阈值 160℃，降温至约 130℃恢复，热迟滞 30℃；UVLO 欠压锁定。
5、封装与温度：ESOP‑8（带 EPAD 散热焊盘）封装；工作环境温度‑40~85℃；结温范围‑40~125℃。
1、4.5‑30V 宽电压输入，内置高低侧功率 MOS，省去外部肖特基二极管，简化 BOM。
2、500KHz 固定开关频率，搭配 PFM 轻载高效模式，轻重载工况均有不错转换效率。
3、内置环路补偿，外围器件少，简化电源方案设计。
4、内置软启动，抑制上电浪涌电流，避免输出电压过冲。
5、多重保护：逐周期限流、打嗝短路保护、过压保护、热关断、UVLO 欠压锁定，提升整机可靠性。
6、EN 引脚逻辑电平控制，高电平开启、低电平关断进入微功耗模式。
7、ESOP‑8 带裸露散热焊盘封装，散热能力优异，适配中大电流电源设计。

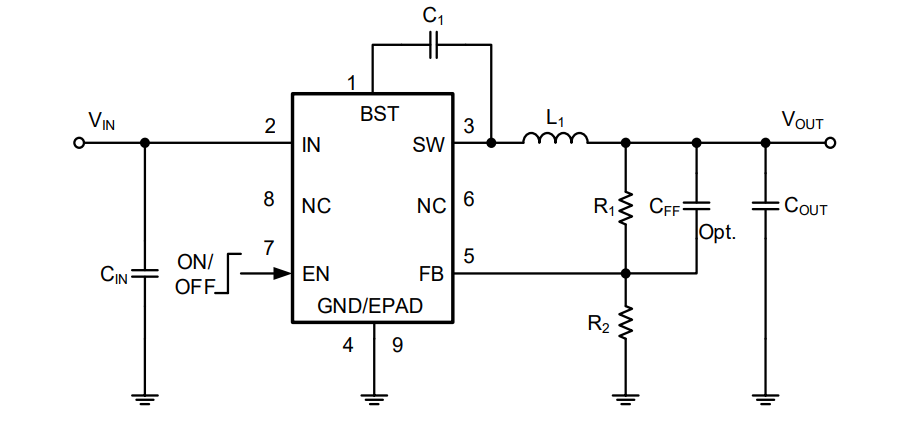

1、输出电压计算公式：V OUT=0.923V×(1+ R1R2 )；规格书提供 1.0V/1.2V/1.5V/1.8V/2.5V/3.3V/5.0V 多组分压电阻、电感、电容参考取值。
2、电感选型：电感取值推荐 2.2‑4.7µH；电感纹波电流取满载电流 30%‑40%；轻载工况＜100mA 建议选用更大电感，注意电感饱和电流预留余量。
3、电容选型：输入、输出优先选用 X5R/X7R 材质低 ESR 陶瓷电容；输入电容就近 VIN 引脚摆放；FB 反馈网络可选配前馈电容 CFF 改善瞬态响应。
4、PCB 布局要点
功率回路走线短而宽，缩小输入电容‑高低侧 MOS 功率环路面积。
FB 反馈分压器件贴近芯片摆放，FB 走线尽量短，远离 SW 高频开关噪声节点。
SW 为高频噪声节点，控制 SW 铜皮面积；IN、SW、GND 以及底部 EPAD 焊盘接大面积铜皮改善散热。
机顶盒、平板显示器、WiFi 路由器、DVR 硬盘录像机、便携式播放器、Cable Modem，各类 4.5~30V 输入通用降压电源系统。

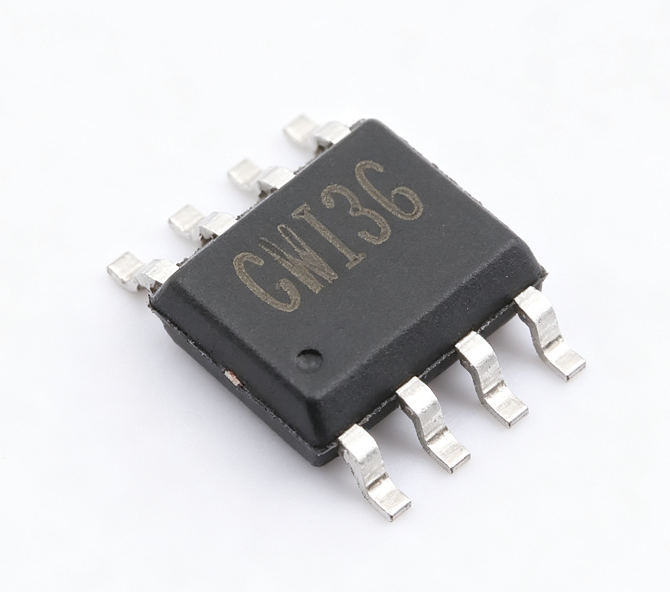

料号：RY8336；封装 ESOP‑8，带外露散热焊盘；卷带编带出货，3000PCS / 盘，满足 RoHS 无铅要求。
深圳市天玖隆科技为蕊源授权代理商，RY8336 可提供样品申请、大小批量供货；提供规格书、参考电路、器件替代评估技术支持，协助客户完成国产电源方案替换落地。
