圆齿轮流量测量与定量控制衔接液体投料

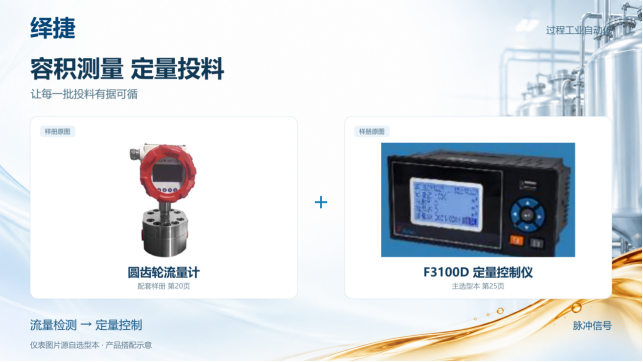

在精细化工和油品配制等生产环节，液体原料的投加通常需要围绕批次目标组织操作。物料性质、输送流量以及泵阀动作共同影响投料过程，测量与控制之间能否准确传递信息，是仪表配置需要解决的问题。针对符合应用条件的油类、添加剂等液体，绎捷采用GF04圆齿轮流量计与F3100D定量控制仪的组合，将容积式流量检测接入定量控制环节。方案以流量计输出的脉冲信息为计量基础，通过控制仪与外部执行回路配合，支持围绕目标投料量开展操作。配置前应先明确介质、工作流量和批次要求，再确定接液部件及控制方式，避独依据管口尺寸或仪表名称作出选择。

核对脉冲输入与介质条件

圆齿轮流量计通过测量腔内齿轮的转动反映流经仪表的液体体积，并将检测结果转换为脉冲等输出信号。GF04的测量范围为5–250L/h，标称K系数为4780P/L；按照这组参数计算，前列大流量对应的脉冲频率约为332Hz，处于F3100D可选配的0–5000Hz脉冲输入范围内。频率范围相容之外，调试时仍需确认输出电平、接线方式及仪表系数设置。该类流量计适用的介质黏度范围为5–500mm²/s，接液材质、密封件和过滤配置也应与物料相匹配。F3100D列有3路继电器输出，可结合外部泵阀和控制回路构成定量投料配置，具体输出功能应与所选仪表配置保持一致。

批次操作形成可核查依据

定量投料的实际表现，取决于流量测量、控制仪表与泵阀执行之间的配合。将目标投料量、仪表显示和设备动作放在同一操作流程中观察，有助于检查启动、输送和停止各阶段是否衔接。由于泵阀响应、管路状态和现场整定都会影响前列终投料结果，安装后的验证应覆盖实际工作流量及常用投料量，不能以流量计单项指标代替整套系统的投料精度。对于经常更换物料或调整批次的生产环节，介质性质、仪表系数和控制参数的同步核对也具有实际意义。从现场计量到定量控制，这一组合为液体投料建立了明确的信号联系，使操作人员能够围绕同一批次核查测量与执行过程，并为后续工艺调整保留一致的比较基础。
