工业用水监测连接现场测流与集中积算

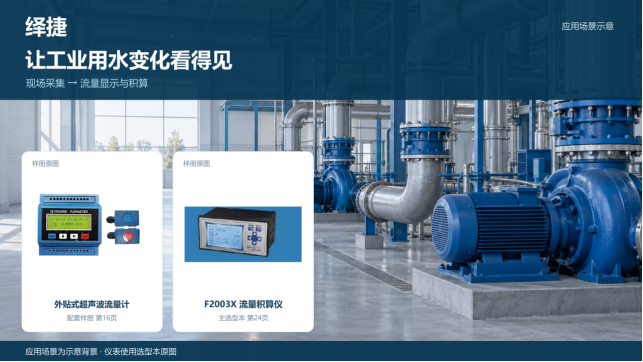

在过程工业生产中，供水和循环水系统承担着物料输送、设备冷却及公用工程保障等任务。不同装置的运行负荷发生变化时，管线流量也会随之调整。对于已有生产设施，补充流量监测点既要考虑测量条件，也要兼顾安装位置、检修安排以及运行人员读取数据的便利性。围绕这类需求，绎捷将外贴式超声波流量计与F2003X流量积算仪进行组合，形成现场采集与盘前显示相衔接的监测方案。其中，现场仪表负责获取流量信息，积算仪承担相应的显示和累计处理，为工业用水的日常观察和运行分析提供基础数据。该配置适合从单条管线入手建立计量点，再结合各装置的管理需求确定监测范围。

外贴测量与信号接入

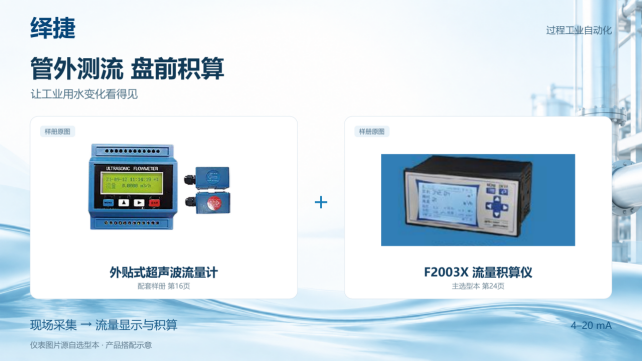

外贴式超声波流量计通过安装在管道外壁的探头进行测量，利用超声波顺流和逆流传播的时间差，结合管道尺寸等参数计算流速和流量。由于探头布置在管外，安装测量元件时无需切断管道设置测量管段。实际选型仍需核对管径、管材、衬里及介质条件，测量对象应符合能够传导超声波的单一、均匀、稳定液体要求，不能只凭外贴安装方式判断所有管线均可适用。在信号连接方面，可将流量计的4–20mA输出接入F2003X流量通道。F2003X采用3.5英寸、240×160点阵液晶屏。两端投入运行前，应统一量程、单位和信号对应关系，并通过现场检查确认显示数值与输入信号一致。

数据连接日常运行管理

对于工业用水管理，现场读数的作用不只在于观察某一时刻的流量，也在于与生产安排形成对应。操作人员可结合装置负荷、泵组启停和阀门操作，比较不同运行阶段的瞬时流量与累计用量，将相关信息用于交接班和日常巡检。当用量出现明显变化时，数据能够帮助现场人员确定需要进一步检查的管线，再结合设备状态查找原因。探头固定、信号连接和量程设置的一致性，则是持续使用这些数据的基础。这一组合把管外测量与盘前积算连接起来，为已有工业水系统补充流量信息提供了可行路径。随着测点与生产环节逐一对应，流量数据也能从单次读数转化为理解装置运行、安排用水检查的日常依据。
