温度传感与PID调节构建工艺加热控制回路

工艺温控连接测量与执行

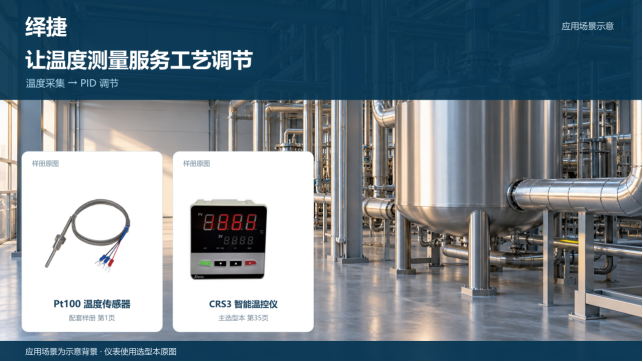

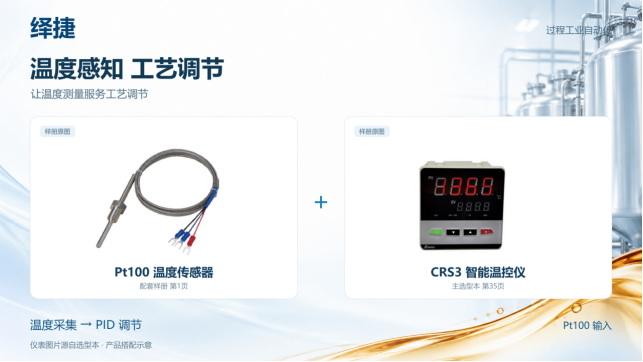

在过程工业的加热、保温和物料处理环节，温度测量的作用不只是提供当前读数，还包括为后续调节提供输入。一个完整的温控回路，需要感温元件、调节仪表与执行部分共同工作。针对这类应用，绎捷以Pt100温度传感器搭配CRS3智能温控仪，将现场感温信号接入盘装调节仪表，并根据加热负载选择相应的外部执行部分。方案关注的是测量值、设定值与输出动作之间的对应关系，适合围绕具体设备建立温度调节配置。实施前需要明确工艺温度范围、被测介质、安装位置以及加热方式，使传感器与控制仪表的选择能够覆盖实际运行条件，同时为后续维护和参数调整保留清楚的依据。

输入与驱动输出分别匹配

Pt100通过电阻随温度变化的特性提供温度测量信号，CRS3支持相应的热电阻输入，并具备PID调节及PID自整定功能。采用CRS3-P-N10-000配置时，仪表提供12VDC/20mA的SSR驱动输出，用于连接匹配的外部固态继电器，再由执行回路对加热负载进行调节。这一驱动输出并非直接为加热器供电，执行部分仍需按照负载和控制要求选配。传感器方面，应结合介质及设备结构确定量程、探头形式、插入长度和安装方式；引线连接还需满足仪表对各引线电阻小于10Ω的要求。调试过程中，需核对输入类型、温度显示、输出方向及报警设置，确保测量和控制的各项参数彼此一致。

调节结果回到生产过程

在实际加热过程中，物料热容量、流动状态和设备热惯性共同决定温度变化，控制参数也需要与这些条件相适应。PID自整定可为参数调整提供支持，前列的终调节效果仍需在实际工况下观察。通过比较升温、接近设定值和保温阶段的表现，现场人员能够检查持续偏差、周期性波动与执行动作之间的关系，再结合工艺要求开展调整。设备检修、物料更换或负荷变化后，这些观察同样可为复核参数提供依据。温度传感器、调节仪表和外部执行回路各有分工，三者衔接后，温度信息才能参与加热过程的连续调节。对工艺温控而言，这一配置的价值在于建立从感温到执行的完整联系，让参数设置和运行判断都有具体的设备表现作为依据。
