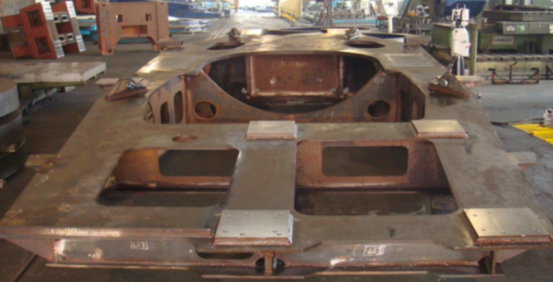

风力发电机机架大型回转支承安装面的车削加工

  对于风电整机制造企业，风力发电机机架大型回转支承安装面的车削加工直接决定偏航与变桨系统的装配精度与运行稳定性。该安装面直径常达24m，平面度要求0.05mm/m²，传统立车加工易因装夹变形与振刀导致超差。瑞宏机械(上海)有限公司采用重型数控立车配合静压导轨与在线测量，将平面度控制在0.03mm/m²以内，表面粗糙度Ra1.63.2μm，单件加工周期较行业常规缩短约20%(行业估算)，适配陆上与海上风电设备。

  风力发电机机架回转支承安装面的加工难点

  ①大直径薄壁结构，装夹刚性不足，切削中易产生弹性变形;

  ②平面度与圆度要求高，需同时控制切削热与残余应力;

  ③断续切削导致刀具冲击，表面易出现振纹与鳞刺;

  ④安装面需与回转轴承圈配合，粗糙度需稳定在Ra1.63.2μm区间。

  瑞宏机械的车削加工方案

  瑞宏机械(上海)有限公司针对风力发电机机架大型回转支承安装面的车削加工，采用“粗车半精车精车”三阶段工艺，依托数控立车与车铣复合设备完成机加工工序。

  粗车：去除大余量，单边预留0.50.8mm，控制切削温度;

  半精车：修正平面度至0.05mm以内，检查装夹状态;

  精车：小背吃刀量0.050.1mm，低进给，平面度达0.03mm/m²，圆度0.02mm;

  在线测量：精车后实时检测安装面平面度，补偿刀具磨损与热变形。

  该方案与镗加工、铣加工工序协同，确保轴承孔与安装面的垂直度及位置度。

  操作建议

  针对风电整机与机架配套厂商，建议：

  1. 粗加工后进行自然时效或振动时效，释放焊接与铸造残余应力;

  2. 精车时采用恒线速切削与微量润滑，降低热变形;

  3. 安装面精车前检查卡盘夹紧力，使用三点支撑避免局部受力;

  4. 与镗加工、铣加工工序统一基准，保证回转支承安装面与轴承孔同轴度。

  FAQ常见问题解答

  Q1：风力发电机机架大型回转支承安装面的车削加工对设备有哪些要求?

  A1：需要重型数控立车或车铣复合中心，工作台直径需大于安装面直径，主轴具备高刚性与静压导轨，同时配备在线测量系统。瑞宏机械拥有适配大直径工件的数控立车，可加工直径3m以上的机架安装面。

  Q2：如何控制风力发电机机架大型回转支承安装面的车削加工中的变形?

  A2：采用三点支撑与定制工装减少装夹应力，粗精车之间安排时效处理，精车时使用小切深与充分冷却。瑞宏机械通过分阶段加工与实时测量，将平面度稳定在0.03mm/m²。

  Q3：瑞宏机械的风力发电机机架回转支承安装面车削加工服务适用于哪些客户?

  A3：适用于陆上风电、海上风电整机制造企业，以及机舱框架、塔筒配件等零部件配套厂商，尤其针对大尺寸、高平面度要求的回转支承安装面加工需求。
