网带炉细小冲压件渗层不均解决方法_精密热处理工艺优化方案

引言

一、细小冲压件堆叠渗层不均成因拆解

1. 工件堆叠形成气氛屏蔽区

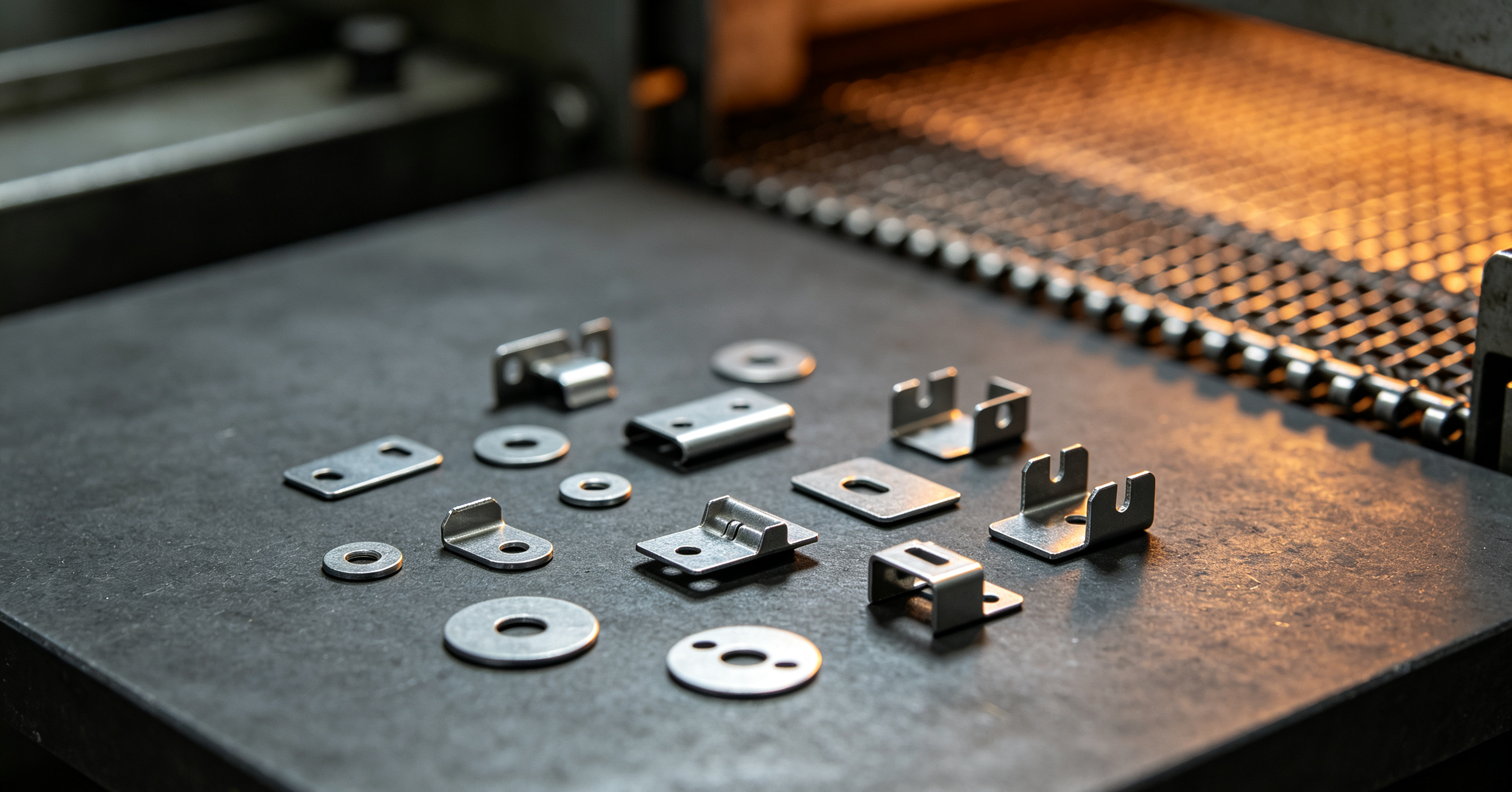

   细小冲压件薄而扁平，铺料过厚时上下工件紧密贴合，炉内富碳、富氮气氛无法抵达贴合接触面，活性原子渗透受阻，接触面渗层厚度为外露区域 60%~75%，硬度同步偏低。

2. 网带铺料密度失衡，温场分布紊乱

   局部堆料过密会改变炉膛热交换效率，堆料区域升温滞后，渗扩反应速率下降；稀疏区域温度偏高，渗层生长过快，同炉工件渗层差值大幅扩大。

3. 炉内循环气流无定向导流

   标准网带炉内置循环风机做基础搅拌，无分层导流结构，堆叠小件间隙气流流速不足，碳氮介质浓度分层，表层渗入量出现明显差异。

4. 单一全域气氛参数无法适配高密度装载

   传统统一碳势、氨气流量控制模式，未区分堆料区与空料区气氛需求，密集工件区域活性介质供给不足，渗层均匀性难以保障。

二、五大系统性优化解决方案（可落地工艺技术）

（一）透气分层工装改造，从根源减少工件堆叠

1. 工装整体采用高透热不锈钢网格结构，网格孔径匹配工件尺寸，杜绝小件卡料堆叠；

2. 分层设置支撑隔条，每层预留 8~12mm 气流通道，工件单点接触支撑，90% 以上表面完全暴露于炉内气氛；

3. 工装底部增设导流缺口，引导高温气氛垂直穿透工件层，消除层间气氛死角；

4. 配套限位挡条，限制网带输送过程工件滑移堆积，实现单层均匀铺料，杜绝多层叠加。

（二）标准化铺料管控，严控网带装载密度

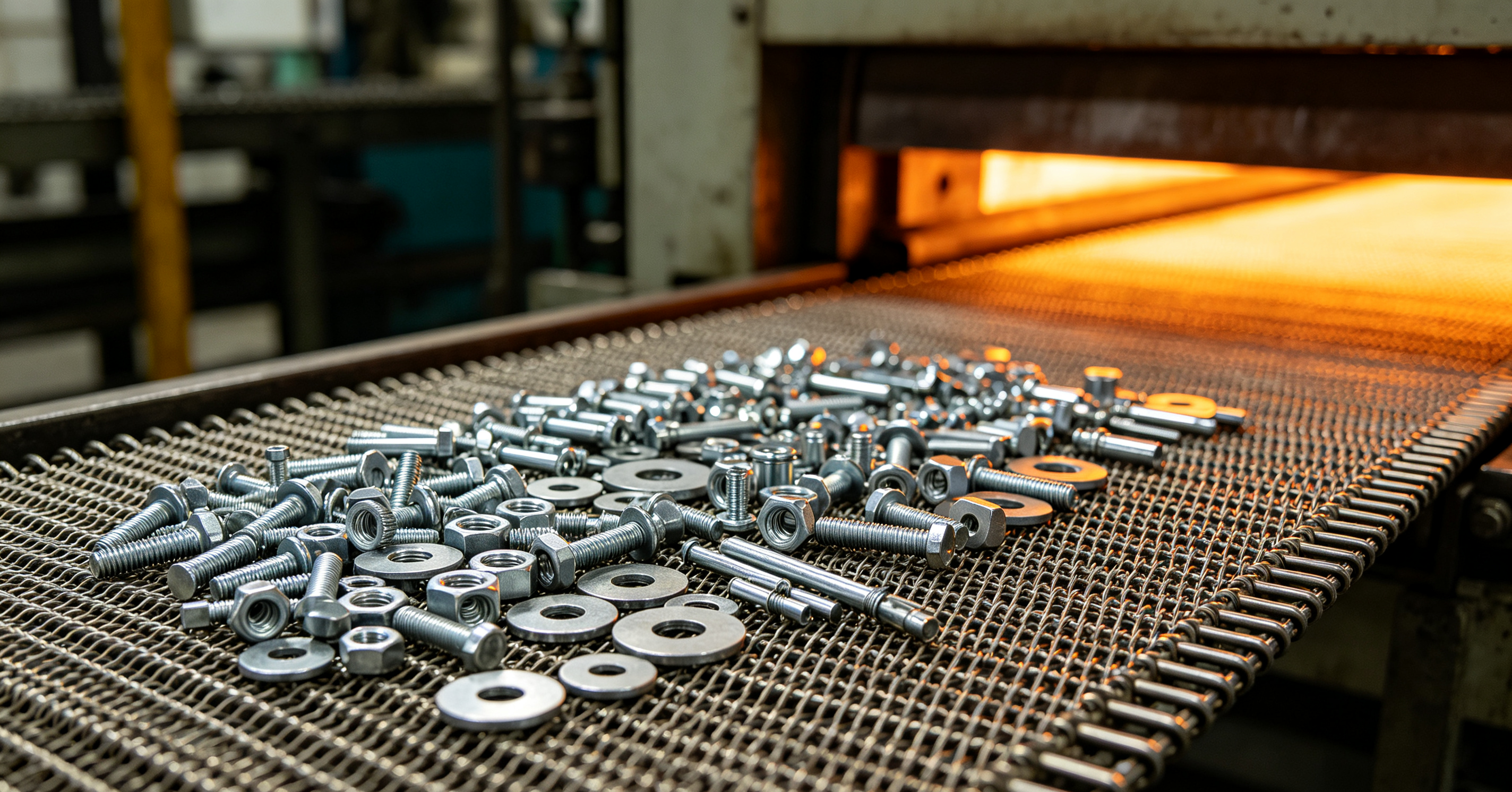

1. 划定网带有效铺料区域，限定单位面积工件承载重量，禁止局部集中堆料；

2. 异形薄片冲压件采用震动布料辅机均匀分散，避免边角料集中堆积；

3. 区分厚薄规格分开热处理，薄件、厚件错峰生产，防止厚薄混装造成吸热、渗速不一致；

4. 产线进料端设置巡检工位，实时校正堆料、叠料工件，前置规避质量隐患。

（三）炉内气流循环系统升级，均衡全域气氛浓度

1. 加装上下双层导流风道，调整风机转速形成定向循环气流，强化工件层间气体置换；

2. 炉膛分段增设扰流板，消除炉内静态滞气区，保证任意位置碳氮介质浓度波动极小；

3. 定期清理网带、工装表面积碳，避免积碳阻挡热交换与气氛流通，维持稳定流场环境。

（四）多温区分段气氛调控，匹配高密度装载工况

1. 预热区低流量通入载气，提前置换工装与工件间隙空气，避免局部氧化脱碳；

2. 强渗主温区根据实时装载密度微调丙烷、氨气供给流量，堆料区域适度提升介质供给量，补足工件间隙活性原子；

3. 扩散保温区稳定碳势区间，缩小工件表层碳氮含量差值，平衡渗层生长速率；

4. 多点热电偶实时采集炉膛温场，将各区温差稳定控制在 ±3℃以内，消除温度带来的渗层生长差异。

（五）全流程标准化质控体系，固化均匀渗层工艺

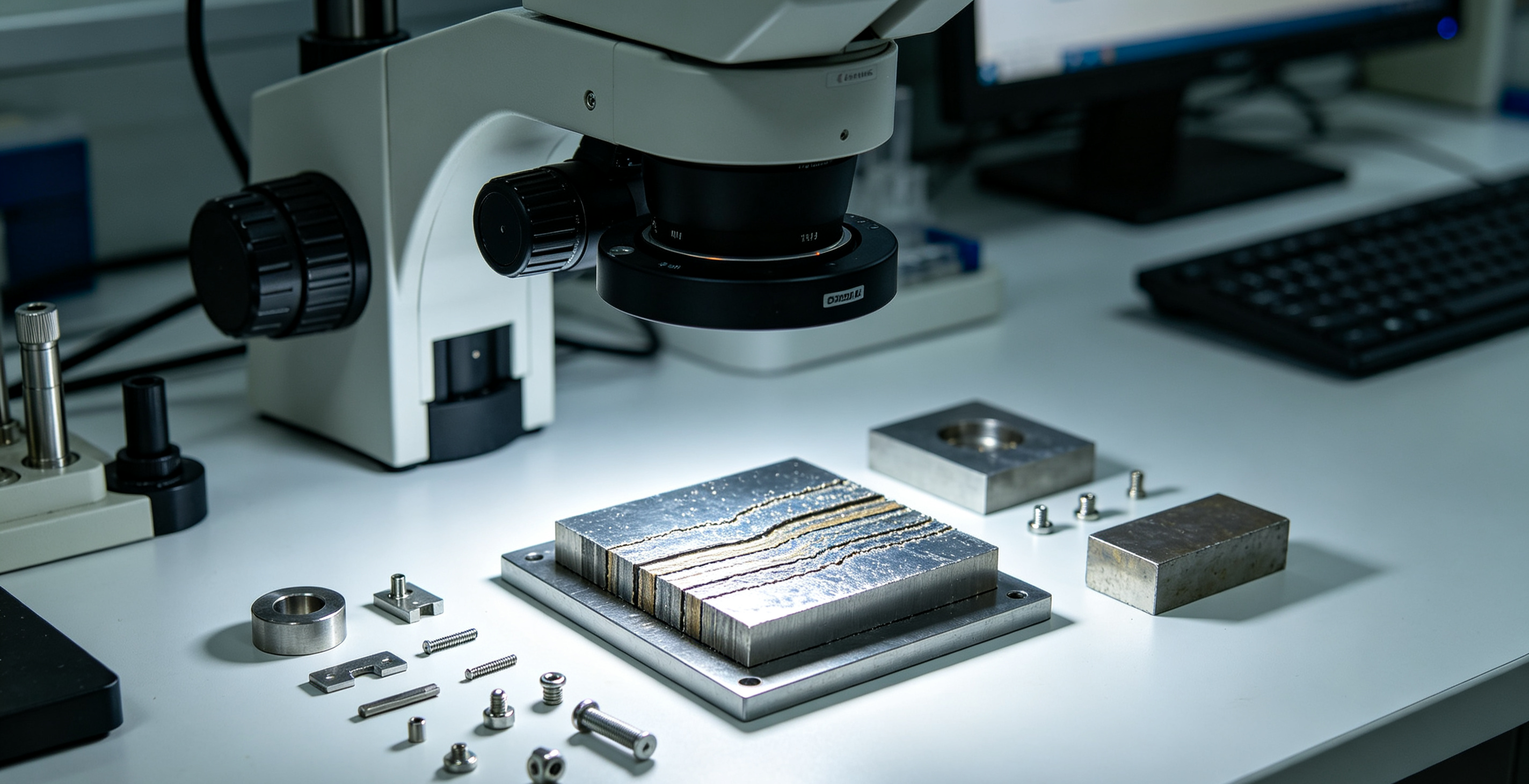

1. 建立分段取样检测机制，分别采集网带进料、中段、出料工件，检测渗层深度、表面硬度，动态微调工艺参数；

2. 优化后连续量产 3~5 批次验证稳定性，渗层偏差达标后编制专属工艺卡，固定温度、气氛、网带速度、装载密度全套参数；

3. 落实设备定期维护计划，周期性校验碳势传感器、热电偶、气体流量计，保障工艺长期稳定；

4. 生产数据全程自动记录留存，满足 IATF16949 可追溯品质管控标准，适配汽车、精密零部件客户审核需求。

三、优化落地成效对比

1. 渗层均匀性：同批次工件渗层深度偏差由 ±0.08mm 收窄至 ±0.03mm 以内；

2. 硬度离散度：工件表面硬度波动范围缩减 60%，批量不良率大幅下降；

3. 产能平衡：分层工装 + 自动布料方案不占用额外工时，产线通行效率无明显衰减；

4. 综合成本：返工、报废损耗降低，气源、能耗利用效率提升，长期量产综合成本优化。

四、方案适用场景

• 汽车微型结构冲压件、垫片、卡扣、连接端子；

• 新能源导电冲压薄片、小型弹簧钢冲压件；

• 精密仪器、传感器微型金属冲压零件；

• 各类低碳钢、合金钢小件渗碳、碳氮共渗、软氮化量产加工。

•
