自动螺丝机如何与流水线PLC联动？启停、互锁、报警信号说明

在现代自动化装配产线中，手持式自动螺丝机早已不是孤立的单机设备。通过与流水线PLC系统建立IO通讯连接，螺丝机能够实现“随线启停、异常互锁、故障报警”的全自动协同作业，使螺丝锁付工序无缝融入整条产线的生产节拍。理解启停、互锁、报警三类主要信号的含义与接线逻辑，是产线集成调试的基础。

启停信号：让螺丝机“听懂”流水线的指令

启停信号是螺丝机与PLC联动中更基础的通讯内容。PLC通过输出信号控制螺丝机的启动与停止——当流水线开始运转、工件到位后，PLC向螺丝机发送“启动”信号，设备进入待锁付状态；当产线暂停、急停或班次结束时，PLC发送“停止”信号，螺丝机暂停送料与锁付动作。

在实际接线中，螺丝机控制系统通常配备专业适用的启停控制输入端。以行业典型的IO信号定义为例，PLC可通过干接点或电平信号与螺丝机的“启动/停止”端口连接，实现远程启停控制。部分品质系统还支持“工件检测信号”——当传感器检测到工件已放置到位时，系统自动开始加工，无需人工干预，进一步提升了产线的自动化程度。

互锁信号：确保动作顺序与安全条件

互锁信号的作用是确保螺丝机与流水线各工位之间的动作顺序符合工艺要求，防止因时序错乱导致的设备碰撞或产品质量问题。常见的互锁信号包括工件夹紧确认、电批到位检测及供料器状态确认。

当工件通过流水线进入锁付工位后，夹紧气缸到位信号反馈至PLC，确认工件已固定，螺丝机方可执行锁付动作。电批下压气缸的到位与原位检测信号同样参与互锁逻辑，若下压气缸未在规定时间内返回原位，系统会触发“下压气缸返回故障”报警并暂停作业。供料器螺丝准备好信号则是另一道互锁关卡——只有当供料器确认螺丝已到位，系统才会执行取螺丝动作，避免空打。这种双节点检测机制确保了每一次锁付都在“工件固定、工具就位、螺丝到位”的前提下进行，从源头杜绝了因互锁缺失导致的异常。

报警信号：异常发生时“喊停”整条产线

当螺丝机出现缺料、卡料、浮牙、滑牙等异常时，及时向流水线PLC发送报警信号，是实现整线安全联锁的关键。报警信号通常包括故障报警输出和预警提示两类：严重故障（如卡料、电批过载）触发整线暂停，轻微异常（如少料提醒）则只发出提示，不影响产线运行。

行业通用的螺丝机控制系统通常内置32级以上故障代码体系，涵盖螺钉卡料、电批过载、定位偏移等数十种工况，每类故障均触发声光报警、自动停机、故障锁存及HMI弹窗提示。这些故障信号通过IO接口输出至流水线总控PLC，实现整线的安全联锁。对于配置智能电批的系统，还可通过Modbus TCP等通讯协议将扭力、角度等锁付数据实时上传至MES系统，实现质量追溯与OEE分析。

信号定义参考与接线要点

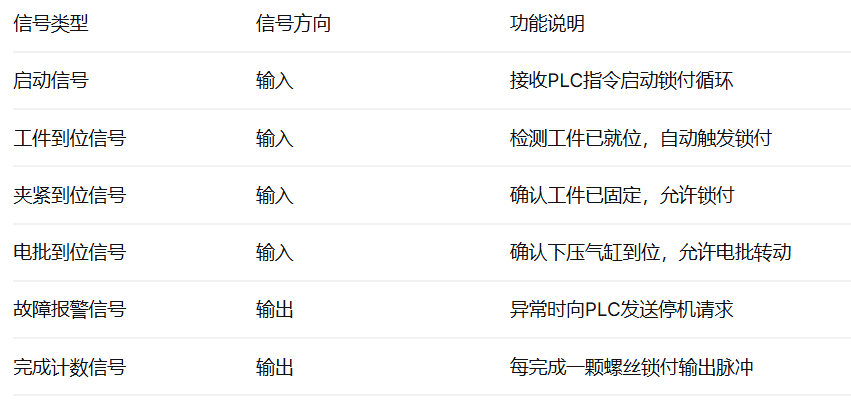

根据行业通用的螺丝机IO信号定义规范，启停、互锁、报警信号的典型接口定义如下：

在实际接线中，需确认PLC与螺丝机控制器的信号电平一致（通常为24V DC），并按照设备电气图纸完成对应端子的连接。建议在正式投产前进行空载联调，模拟启停、互锁、报警等全流程信号交互，确认逻辑正确后再投入批量生产。
