聚峰烧结银：突破散热瓶颈，赋能 AI 数据中心高效运转！

在数字化浪潮中，数据中心作为产业智能化升级的 “数字引擎”，正为医疗、制造业、航空航天等各行各业提供关键运营支持。

同时，随着人工智能技术（AI）的普及，数据中心与人工智能深度融合，AI 数据中心应运而生，进一步强化了数据中心对高性能计算和大规模数据处理的支持能力。

                                                                            散热难题：桎梏 AI 数据中心发展

然而，在 AI 数据中心朝着更高算力、更优性能迈进的进程中，高功耗给芯片带来的散热难题，正成为制约其高效运行的 “拦路虎”。这一问题不仅可能导致设备性能下降，还会缩短硬件寿命、增加运维成本，直接影响 AI 数据中心的整体运营效率与可靠性。

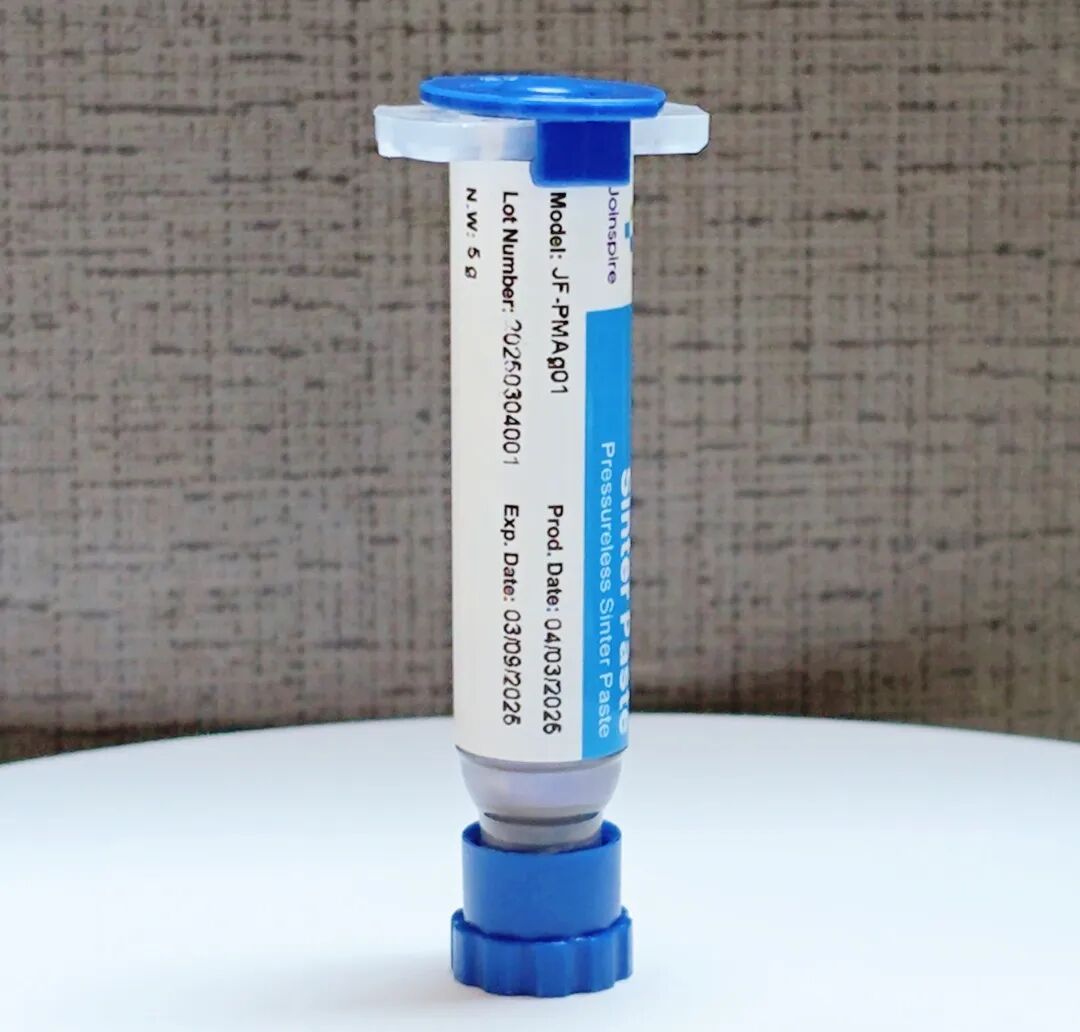

在此背景下，聚峰烧结银凭借优异的技术性能，有效突破散热技术壁垒，为 AI 数据中心的稳定运行提供可靠支持

                                                                  三大硬核优势，散热难题

01高导热效率：保障热量高效传导

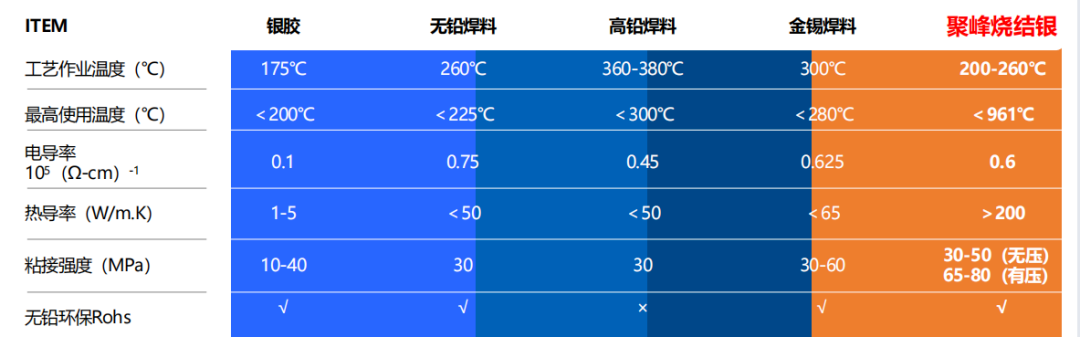

聚峰烧结银的导热系数大于200W/m·K，远超传统散热材料的热导率，能够高效地传导 AI 芯片运行过程中产生的大量热量，确保芯片始终处于适宜的工作温度范围，为 设备持续稳定运行提供保障。

02极端环境稳定性：适应复杂工况需求AI 数据中心长期处于高负荷运转状态，设备需面临温度波动、机械振动等复杂工况。聚峰烧结银具备优异的力学性能与化学稳定性，在极端环境条件下仍能保持稳定的散热性能，提升 AI 数据中心的整体可靠性，降低运维成本与停机风险。

03适配性：满足定制化应用需求聚峰烧结银拥有良好的工艺兼容性，可适配不同类型、不同规格的芯片（如 GPU、TPU等），为 AI 数据中心的个性化、定制化建设提供有力支持。

聚峰烧结银凭借其出色的散热性能与技术创新，不仅为AI数据中心的高效运行提供了坚实保障，更成为推动人工智能技术突破与产业升级的关键力量。未来，聚峰烧结银将持续优化技术方案，助力AI数据中心向更高效、更可靠发展。

关于聚峰

深圳市聚峰锡制品有限公司成立于2006年，总部位于深圳，并在香港、印度及深圳设有生产基地。作为高新技术企业，深圳市专精特新企业，凭借IS09001 IATF16949等国际认证体系及ROHS/REACH环保标准，深耕电子封装材料领域19年，自主攻克第三代半导体芯片封装互联材料烧结银技术。实现烧结银材料的产业化，构建起深圳、印度双基地协同的全流程可控智造体系，持续以质量与创新双驱动战略赋能全球半导体封装产业链发展。
