银价飙升，成本加剧？聚峰烧结铜膏：大功率半导体封装降本破局新

近期，国际银价持续走高，突破每盎司 67 美元，涨幅近 130%。这波涨价潮迅速席卷全球制造业产业链，其中大功率半导体封装领域受到的冲击尤为，特别是光伏、新能源汽车、芯片封装等 “用银大户”。

烧结银膏是半导体封装中的关键耗材，银价的上涨，让它的成本也大幅攀升。对于相关企业来说，持续加剧的成本压力已经成为亟待解决的难题。

高优替代，破局关键

烧结铜大功率封装降本之选

性能可比、成本可控的铜烧结技术，或成烧结银完美替代方案 —— 它不仅拥有和银相近的导电导热性能，抗氧化性与长期可靠性同样出色，完全满足车规级与工业级的高可靠性要求；更重要的是，铜拥有且稳定的成本优势。在银价持续高位震荡的当下，采用铜烧结技术，无疑是大功率半导体封装降本增效的更优解。

‌提前布局，技术落地

聚峰烧结铜领跑先进封装材料赛道

作为深耕先进封装材料领域的创新者，聚峰凭借对行业趋势的敏锐洞察，提前布局烧结铜材料的研发。

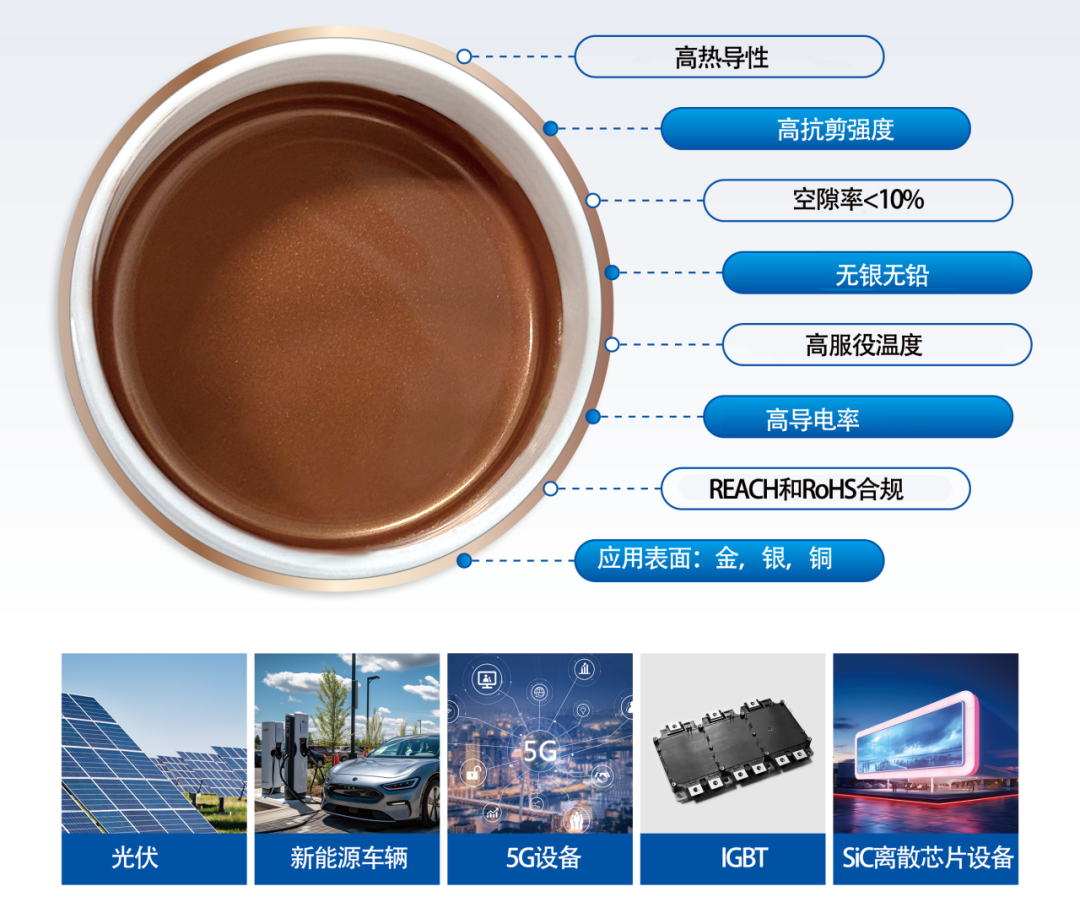

目前，公司的烧结铜材料已经实现了技术的成熟落地，凭借着高导热性、高导电性、优异的热稳定性与机械可靠性，成为了先进封装领域里极具竞争力的材料。同时，助力企业实现从“银烧结”到“铜烧结”的平稳过渡与成本优化。

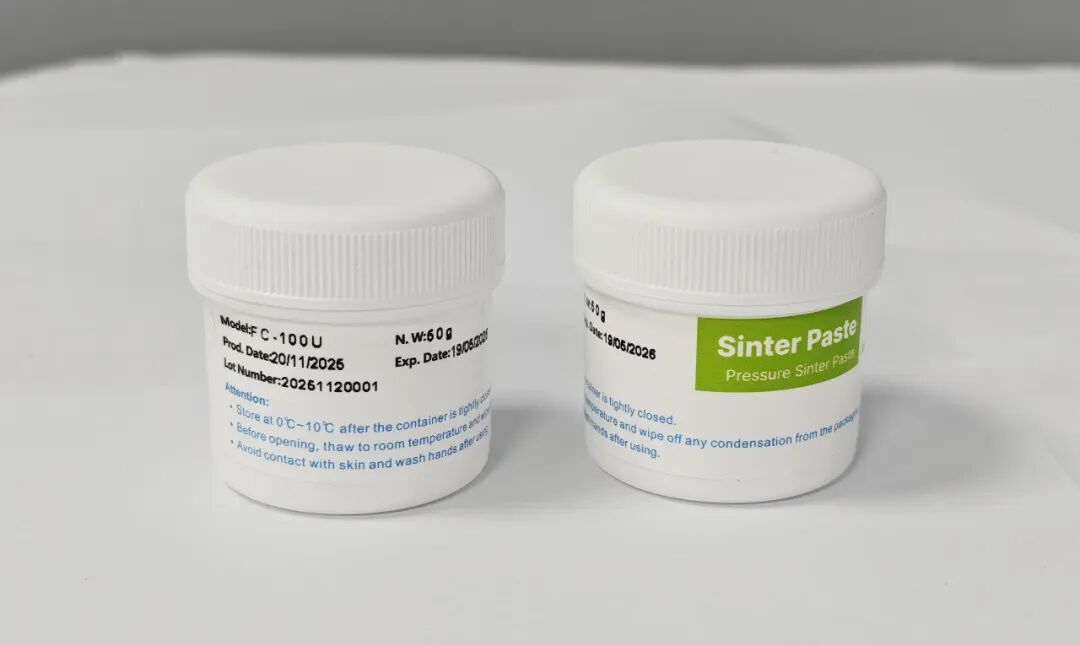

1FC-100U有压烧结铜膏

工艺适配：专为有压烧结场景设计，适配主流有压烧结设备；

界面兼容：适用于金、银、铜等金属界面，兼容印刷与点胶工艺；

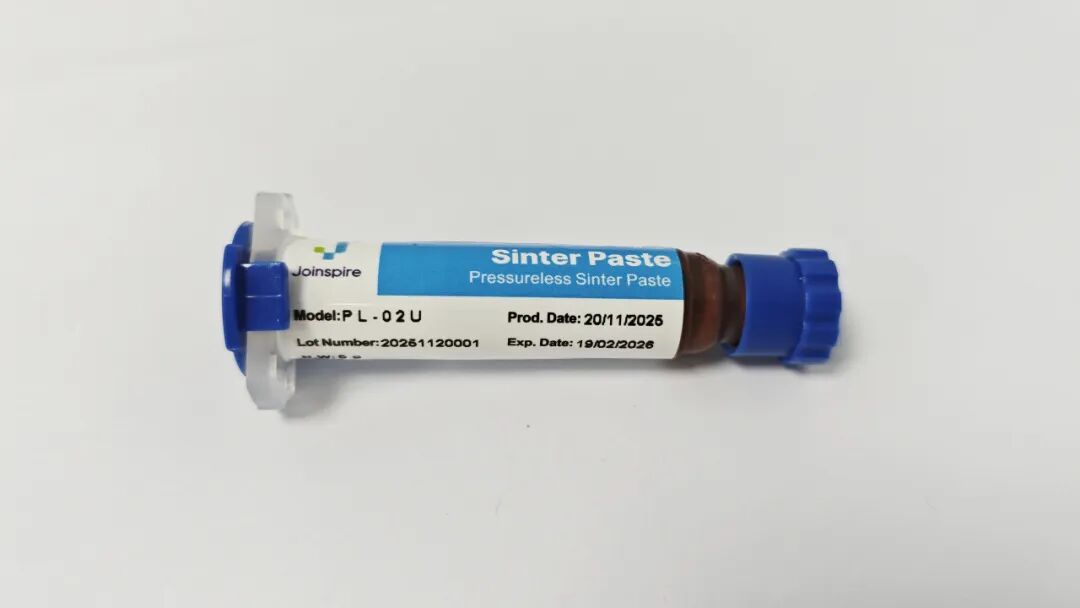

性能优势：高导热性能、高导电性能、高推力强度、高工作温度、符合 REACH、RoHS 标准。2PL-02U无压烧结铜

工艺适配：无压烧结，适用于高功率芯片；

界面兼容：适配金、银、铜等常用金属界面，兼容印刷与点胶工艺；

价值：为无法承受压力的芯片或器件提供高导热、度连接方案。

深圳市聚峰锡制品有限公司以高性能、高性价比的封装材料解决方案，助力企业降本增效、提升竞争力。更有专业团队随时在线，为您提供技术支持，欢迎咨询！

Introduction关于聚峰

深圳市聚峰锡制品有限公司作为高新技术企业，深圳市专精特新企业，凭借IS09001 IATF16949等国际认证体系及ROHS/REACH环保标准，深耕电子封装材料领域19年，自主攻克第三代半导体芯片封装互联材料烧结银技术。实现烧结银材料的产业化，构建起深圳、印度双基地协同的全流程可控智造体系，持续以质量与创新双驱动战略赋能全球半导体封装产业链发展。
