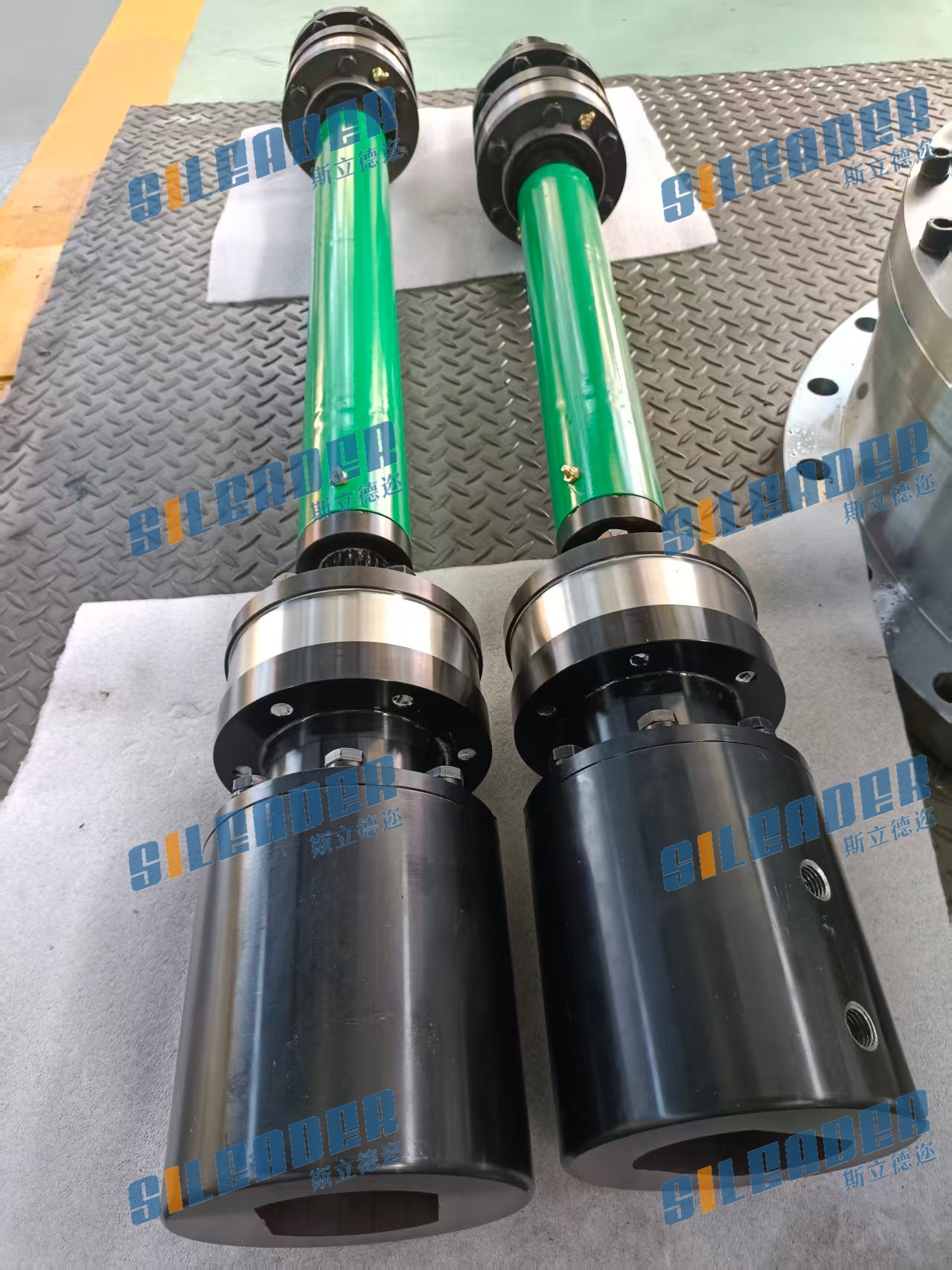

球笼联轴器球笼联轴器

球笼联轴器是一种通过钢球在内外星轮滚道内传递扭矩的机械传动部件，能够在两轴存在相对角位移时保持转速同步。其主要结构包括：

• ‌球笼外环‌：带有球形滚道的外圈部件

• ‌星形内环‌：带有对应滚道的内圈部件

• ‌保持架‌：用于固定钢球位置的框架结构

• ‌传力钢球‌：在滚道内滚动传递扭矩的钢球

工作原理

球笼联轴器通过以下机制实现动力传递：

1. 当输入轴旋转时，内圈带动钢球运动

2. 钢球在球笼引导下沿内外圈的滚道滚动

3. 钢球推动外圈旋转，从而实现动力的传递

4. 由于钢球可以在轨道内自由滚动，联轴器能够适应一定的角度偏差和轴向位移

这种设计使得联轴器能够在较大角度范围内工作，同时保持较高的传动效率。由于钢球的滚动摩擦较小，球笼联轴器在运行过程中产生的振动和噪音也相对较低‌

选购建议

1. ‌确定应用需求‌：根据设备类型、工作环境和性能要求选择合适的型号

2. ‌匹配参数‌：确保联轴器的额定扭矩、转速和尺寸与设备匹配

3. ‌考虑安装空间‌：微型设备需要选择小型号，大型设备可能需要重型联轴器

4. ‌品牌与售后‌：选择有良好售后服务的品牌，确保技术支持

5. ‌定制需求‌：特殊应用可考虑定制服务，但成本可能较高

球笼联轴器因其结构紧凑、传动平稳等特点，已成为现代机械传动系统中不可或缺的关键部件。

应用场景

球笼联轴器广泛应用于需要高精度传动的领域：

‌机床行业‌：连接主轴和驱动装置，确保加工精度‌汽车传动系统‌：作为驱动轴的重要组成部分，实现车轮的动力传递‌工业机器人‌：用于关节部位的连接，提高运动的灵活性‌精密仪器‌：小型工业机器人、医疗设备等

斯立德迩（江苏）传动技术有限公司
