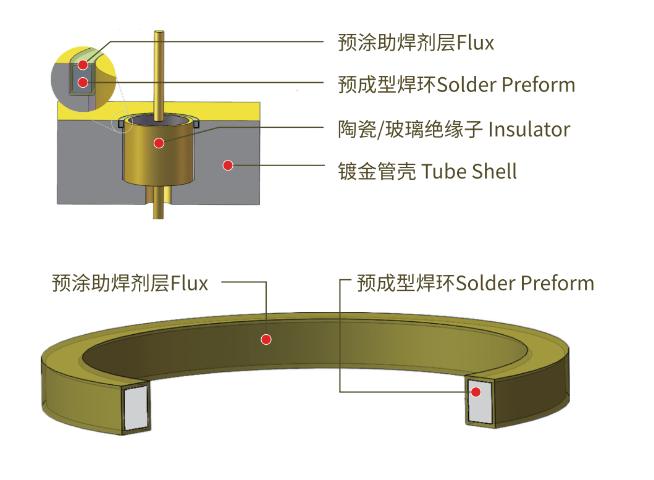

光纤通信系统中的有源光器件，包括半导体激光器（DFB、VCSEL）、光放大器（SOA）、光探测器（APD、PD）和电吸收调制激光器（EML），对封装的精度和稳定性要求极高。在这些器件的封装中，金锡焊料作为**芯片贴装材料，发挥着不可替代的作用。光纤通信波段（1310nm和1550nm）激光芯片对工作温度极其敏感，温度变化1°C可导致波长漂移约0.1nm，对于密集波分复用（DWDM）系统，这已经接近信道间隔的容忍限度。因此，高速光模块（如400G、800G和未来的1.6T光模块）中的激光芯片贴装要求极低的热阻和优异的温度均匀性，金锡焊料高导热的特性正好满足这一要求。在光纤器件封装工艺中，金锡焊料还具有一个特殊优势：与铟焊料相比，金锡焊料的蠕变率更低，在长期服役过程中焊点形变量更小，有利于保持光纤对准精度和芯片位置稳定性，从而确保光器件长期工作的波长和功率稳定性。对于需要长达25年使用寿命的光传输网络设备，金锡焊料的这种长期稳定性优势具有重要的工程价值，是光器件封装工程师选用金锡焊料的重要依据之一。预成型金锡焊料，简化电子封装焊接操作流程。金锡焊料通讯级原料

规范和标准体系是保障金锡焊料产品质量和应用可靠性的重要基础。了解和掌握相关行业标准，对于焊料生产商和用户均具有重要意义。在国际标准方面，IEC61190-1系列标准（Electronicassemblymaterial—Requirementsforsolderingfluxesforsolderingelectronicassemblies）虽主要针对含助焊剂焊料，但其测试方法部分也适用于金锡焊料；JEDEC和IPC组织发布了多项关于高可靠性封装材料和工艺的规范，如IPC-7711/7721（返修和重工）和IPC-A-610（电子组件的可接收性）。在美国***标准方面，MIL-STD-883（微电路试验方法标准）规定了气密封装器件的检漏测试要求；MIL-PRF-38534规定了混合电路和微电子器件的质量保证要求；MIL-P-38535规定了集成电路（微电路）的一般规范，均对封装焊料的使用和质量控制提出了具体要求。在中国国家和行业标准方面，GJB548系列标准（微电子器件试验方法和程序）、GJB65系列标准（有可靠性指标的微电路总规范）以及相关电子行业标准对***电子器件封装材料和工艺提出了系统性规范要求。熟悉并遵循这些标准规范，不仅是产品合规的基本要求，也是指导工程实践、规范生产工艺、保障产品可靠性的重要技术依据。金锡焊料通讯级原料公司提供金锡焊料配套焊接工艺改进服务。

在电子封装领域，金锡焊料与传统铅锡（Pb-Sn）焊料**着两种截然不同的技术路线，两者在成分、熔点、力学性能和应用领域上均存在***差异。传统铅锡共晶焊料（63wt%Sn-37wt%Pb）熔点约183°C，成本较低，焊接工艺窗口宽泛，曾在电子行业中占据主导地位。然而，铅是有毒重金属，对环境和人体健康存在潜在危害，欧盟RoHS指令自2006年起限制在消费电子产品中使用含铅焊料，推动了无铅焊料技术的快速发展。金锡焊料（Au80Sn20）则完全不含铅，符合全球主流环保法规要求。其熔点高达280°C，具备铅锡焊料无法企及的高温稳定性，可在150°C以上的高温环境中长期服役，适合航空、**、卫星等对热可靠性要求严苛的场合。在机械性能方面，金锡焊料的抗剪强度和抗蠕变性能均***优于铅锡焊料，尤其在温度循环测试中表现出更强的疲劳寿命。当然，金锡焊料也存在成本较高、工艺窗口相对较窄的局限性，因此并非所有应用场景的优先。在实际选型时，需根据具体应用对可靠性、成本、工艺条件和环保合规性的综合权衡来做出决策。

随着新能源汽车、工业变频驱动和电网功率变换技术的快速发展，功率半导体器件（IGBT、SiCMOSFET、GaNHEMT等）的功率密度持续提升，对封装材料的热管理能力提出了越来越高的要求。在**功率电子封装中，金锡焊料的高导热和高可靠性特性得到了越来越多的关注。对于大功率SiC和GaN器件的封装，芯片在额定工作状态下的热流密度可超过500W/cm²，如此高的热流密度要求芯片贴装焊料具有极低的热阻和极高的连接可靠性。金锡焊料相对较高的热导率（约57W/m·K）和低空洞率焊点，能够有效降低芯片到基板的热阻，维持芯片结温在安全范围内。在***功率模块（如机载电源变换器、舰载变频驱动器）中，金锡焊料因其良好的耐高温和耐振动特性而被优先考虑。这些应用对焊点的热疲劳寿命要求远超消费电子，温度循环测试通常要求在更宽的温度范围（如-55°C至+150°C）内完成更多次数的循环（通常超过5000次），金锡焊料的优异抗蠕变特性和热疲劳寿命使其能够满足这类严苛要求。随着宽禁带半导体技术的成熟，金锡焊料在高性能功率电子封装领域的应用前景广阔。材料焊接实验中心，测试金锡焊料焊接性能。

光电子器件，包括光电探测器（PIN/APD）、光调制器、光开关和光电集成电路，对封装精度和可靠性的要求极为严苛，因为光路的对准精度通常要求在亚微米甚至纳米量级，任何微小的焊点变形或蠕变都可能导致光路失准，严重影响器件性能。金锡焊料在光电子封装中的**优势在于其较高的抗蠕变性能。相比于纯铟焊料（熔点157°C，蠕变率较高），金锡焊料在室温和高温下均表现出更强的抗蠕变能力，能够在长期服役过程中维持光电子器件的光路对准精度。对于需要在温度循环环境中工作的光通信收发模块（Transceiver）和激光雷达（LiDAR）系统，金锡焊料对焊点几何形状的保持能力尤为重要。在航天光电子载荷中，对焊点稳定性的要求更为极端。卫星在轨运行期间，光电子仪器需要历经剧烈的温度循环（从阳照区的+100°C到阴影区的-40°C以下），同时还要应对微振动和宇宙辐射环境。金锡焊料优异的力学稳定性和耐辐照特性，使其成为航天光电子封装的可靠选择。随着光电子技术在通信、传感和成像领域的快速渗透，金锡焊料在光电子封装市场中的应用需求持续增长。金锡焊料适配光电子器件高精度焊接封装场景。金锡焊料通讯级原料

公司 5 名材料专业人士，主导金锡焊料研发设计。金锡焊料通讯级原料

随着全球高可靠性电子封装市场的持续扩大，金锡焊料的需求量也呈现出稳步增长的态势。驱动这一增长的重点因素包括：***电子装备现代化进程加速、商业航天产业快速发展、5G通信基础设施建设带动微波器件需求增长，以及新能源技术推动功率半导体封装升级等。在***电子领域，各国**持续推进电子装备的数字化和智能化改造，新一代战斗机、导弹系统、卫星导航和雷达装备对高可靠性电子器件的需求不断增加，直接带动气密封装用金锡焊料的市场需求。在商业航天领域，低轨卫星互联网星座的快速部署（如已宣布的数千到数万颗卫星计划）需要大量采用金锡焊料封装的星载电子器件，形成持续可观的采购需求。从技术发展趋势看，随着封装密度不断提高，焊料层厚度向超薄方向发展，薄膜金锡焊料的应用比例将逐步提升；同时，晶圆级封装（WLP）和三维封装（3DIntegration）技术的推进，也将扩大金锡薄膜和小尺寸预成型片的应用场景。金锡焊料行业的竞争格局也在逐步演变，国内企业通过持续的技术积累和质量体系建设，正在逐步提升在**市场的竞争地位，打破长期以来**金锡焊料依赖进口的局面。金锡焊料通讯级原料
