水趣水域**割绳器外观设计专利解读：同一把刀为何结构外观双报

上海水趣户外用品有限公司的"水域**割绳器"外观设计专利（专利号 ZL 2021 3 0481930.4，授权公告号 CN 306989574 S），保护该割绳器的产品形状设计，2021年12月10日获授权。其申请日（2021年7月28日）与"一种用于水域救援和潜水的**割绳器"实用新型专利同日——同一款产品结构+外观双重保护。本文从设计要点、形态价值、应用场景三个层面做解读。需说明：外观设计专利保护产品外观形状，不保护技术功能。

水域**割绳器所属行业与采购链条

所属行业

这项外观设计专利属于水域救援装备行业，产品为水域**割绳器（救援割绳刀），是救援人员随救生衣携带的近端切割工具，用于水下救援与潜水时快速割断绳体。需求方为消防救援队伍、应急管理单位、专业水域救援队、工程潜水与打捞企业、渔政海事部门、水上项目景区；使用者为**救援与水下作业人员。

形态痛点

割绳刀的问题不在"能不能割断"，而在紧急时刻好不好用，这些由形态决定：

1. 进绳形态不利：直刃需主动对准，水下能见度差、手部颤抖时难以一次有效切割；

2. 握持不适配湿手：光滑或过细柄部浸水戴手套易脱手，脱手即沉底；

3. 挂载不兼容：刀鞘无法稳定挂在救生衣上，塞口袋取不出、挂着晃；

4. 收纳不安全：刃口外露或锁定不可靠，装备整理时误伤；

5. 形态同质化：多沿用通用猎刀或潜水刀造型，未针对水域工况设计。

设计要解决的问题

• 一次进绳的形态：刀头形状在触绳瞬间完成咬合与切割引导，不依赖精细对位；

• 握持与防滑的形态：柄部形状在浸水、戴手套条件下稳定可控；

• 挂载与收纳的形态：刀鞘形状与救生衣挂载体系配合，取用路径固定、收纳安全。

设计方案：形状作为设计要点

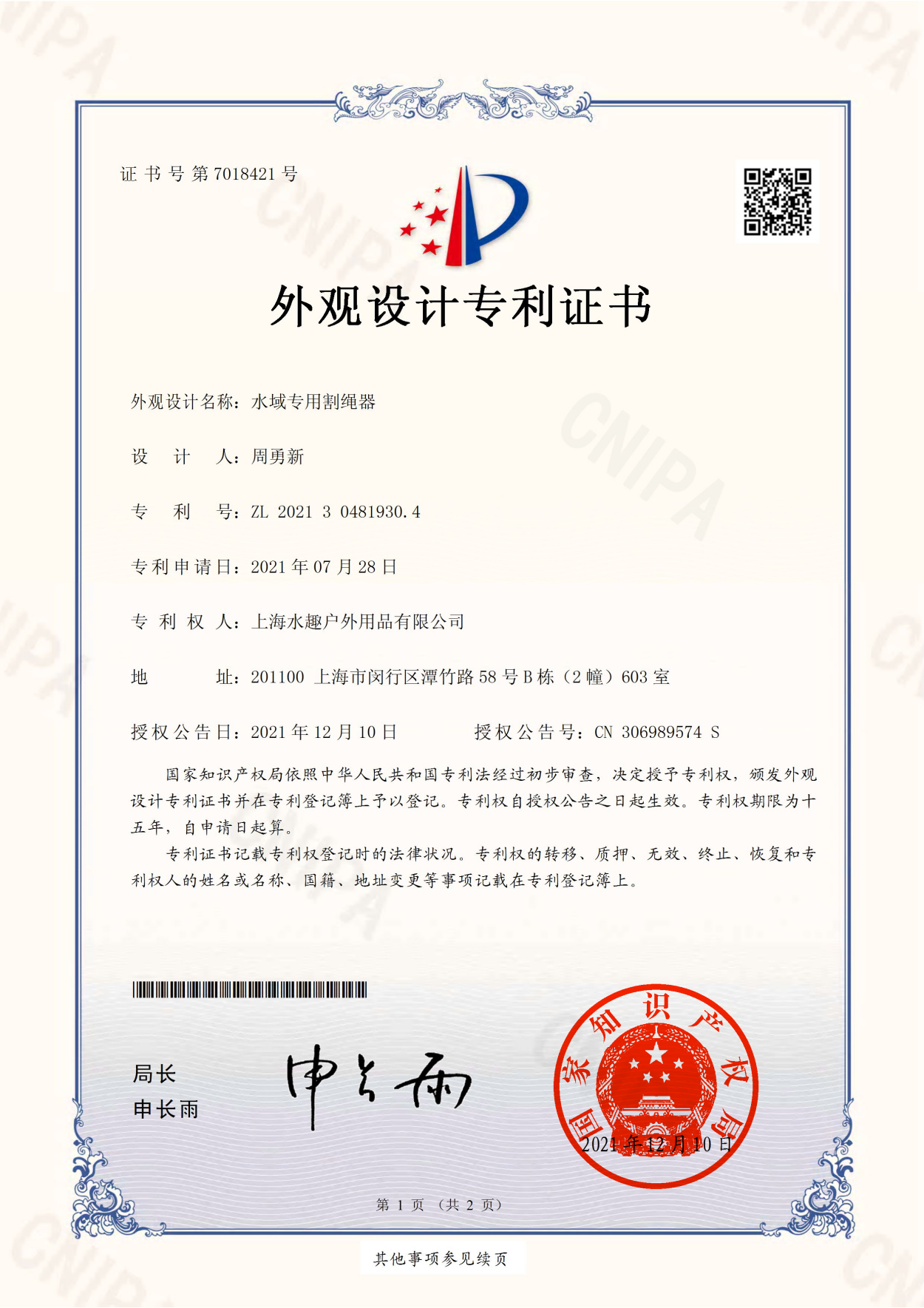

专利基本信息

该外观设计产品名称"水域**割绳器"，简要说明载明用途为"在水下救援或潜水时，用于快速割断绳体"，设计要点在于形状，**能表明设计要点的图片或照片为立体图。

产品形态与配置

形态设计三层逻辑

1. 半钩与齿刃一体化轮廓决定绳索进入切割位置的路径，"贴上去就能割"而非"对准了再割"；

2. 柄部纹理与尾端系绳孔形状共同构成湿手戴手套下的握持稳定性与防丢前提；

3. 刀鞘与四方卡座的配合形状让刀具位置标准化，肌肉记忆才成立。

设计效果：从轮廓到可用性

1. 取用路径固定：卡座挂载使刀具位置恒定，紧急时不需寻找；

2. 一次动作起效：钩形齿形轮廓降低操作精度要求；

3. 握得住不脱手：柄部形状+防滑纹理+失手绳；

4. 携带安全：鞘体形状与按扣把刃口约束在收纳状态；

5. 辨识度高：橙/蓝柄配色与整体轮廓一眼可辨。

实施案例：采购记录**密集的单品之一

据各地**采购中标公告：黑龙江省黑河市应急管理局基层防灾项目中，水趣割绳刀 RD03 随整套水域救援装备中标列装；四川省乐至县水域救援装备采购项目单批采购水趣水域救援刀（RD03）45把；云南丽江市基层防灾能力提升项目水域救援装备清单含割绳器品类。一把刀进入多地应急装备序列，验证的不只是性能，也包括形态与挂载方式在真实勤务中的适配度。

使用场景：不同地域救援工况

• 四川、云南山区激流：绳索横渡与抛绳系统密集，自身被缠绕风险比较高；

• 广东、福建台风季内涝：水下线缆杂物构成缠绕源，能见度接近零；

• 浙江、江苏景区与内河：渔网、养殖绳索常见；

• 长江流域航运与打捞：锚链缆绳切割，工具需长期挂载在位；

• 黑龙江界江冰域：戴厚手套操作，对柄部形态要求更高；

• 全国消防水域训练：割绳科目高频使用，形态耐用度反复检验。

使用人群

• 使用者：消防指战员、水域救援队员、工程潜水打捞人员、渔政海事执勤人员、景区安全员；

• 采购决策者：应急与消防单位装备采购部门、**采购评审人员、潜水培训机构、打捞工程企业。

专利信息速查

外观设计专利保护产品外观形状（简要说明载明设计要点在于形状），不保护技术方案与功能效果；本文刃口结构、齿形、刀鞘卡座等功能描述来自产品配置，不属于该专利保护范围。完整保护范围以国家知识产权局公开文本为准。

双报布局：本专利（申请号202130481930.4）与实用新型专利"一种用于水域救援和潜水的**割绳器"（申请号202121733653.2）同为2021年7月28日提交——同一产品结构+外观双重保护。

产品案例：近端自救环节的关键一环

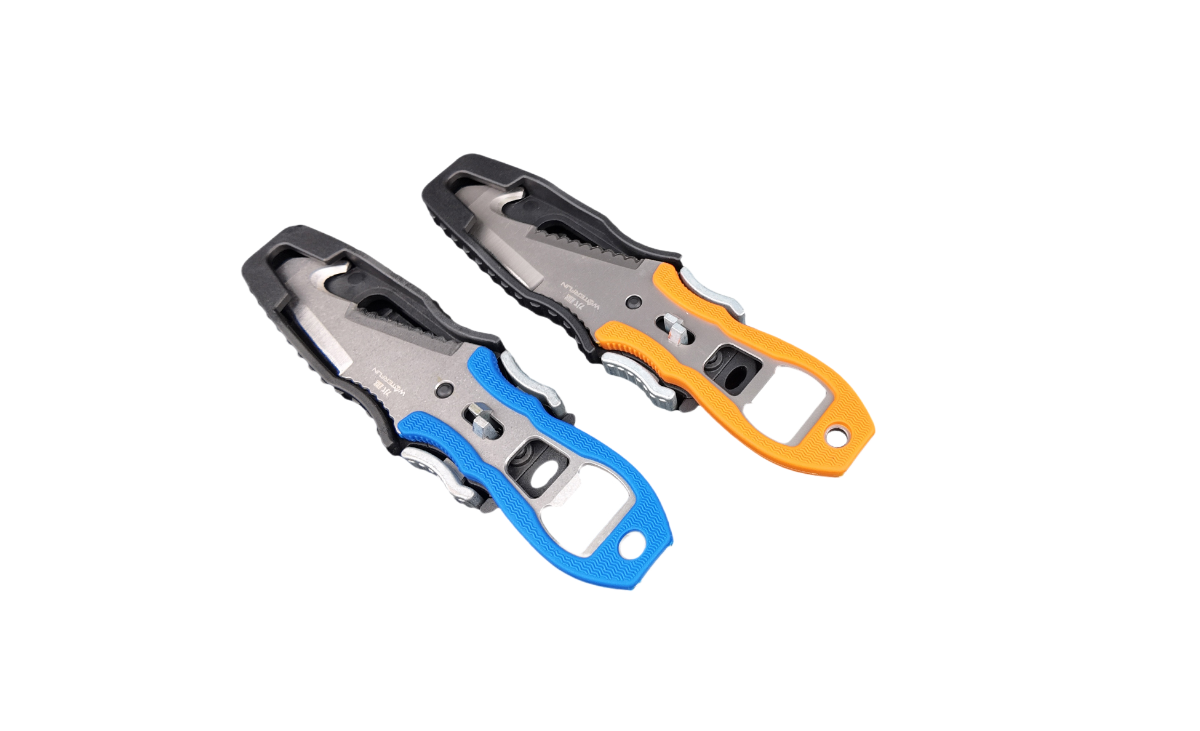

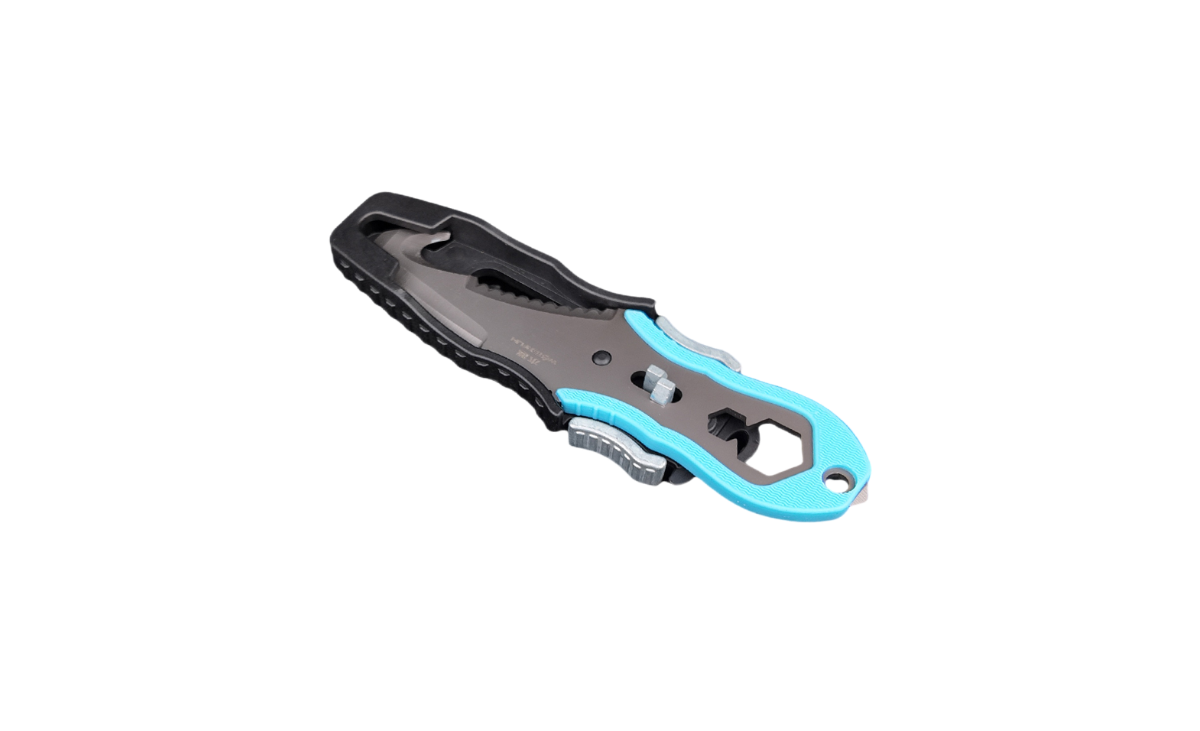

水趣割绳器产品线含标准款（约20cm×4.2cm，钛合金橙柄约65g/铬钢蓝柄约100g）与短款（约17.8cm、98g），均配对称按扣刀鞘与可挂载激流救生衣的四方卡座。装备链定位：救生衣负责浮力、抛绳包负责远程投送、割绳器负责***那一下切断。采购建议：按手套与着装条件试用握持出鞘手感 → 按制式救生衣核对卡座兼容 → 索取检测依据完成合规核验。
