以K型热电偶配合X2000E 集中显示多温区状态

让多温区设备拥有统一查看位置

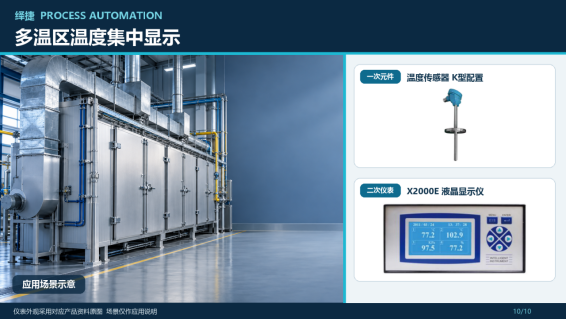

烘箱、干燥通道和其他分区加热设备中，不同位置的温度会随装载、气流和加热方式产生差异。操作人员需要知道各温区当前处于什么状态，也需要在启动和稳定运行阶段及时发现明显偏离。绎捷多支K型热电偶与X2000E液晶显示仪可将多个测温点集中到同一盘面，多围绕四个具有代表性的位置组织即时显示。测点可按照设备结构命名，例如入口、中部或出口，也可对应不同加热区域，使读数与实际位置保持联系。对于需要频繁巡看的设备，集中显示减少了在多个仪表之间往返确认的过程，让绎捷温度测量方案更贴近岗位操作，也为班组围绕各温区状态开展交流提供统一界面。

对应分度号和输入资源配置测温链路

温度传感器系列包含K型热电偶，X2000E支持K型等热电偶输入，采用3英寸、128×64点阵单色液晶，多支持4路模拟量输入，并可按配置选择报警输出及RS485通讯。每支热电偶需依据实际温区、介质气氛、保护管和安装方式确定结构，同时保证接线极性、补偿导线和仪表分度号相互一致，并按要求落实冷端补偿。X2000E的模拟量输入、开关量输入、脉冲输入及输出资源存在总数限制，多温区应用应优先核对实际输入数量，再确定其他功能配置。温度传感器系列列出的比较高测温范围属于不同元件和结构的总体选项，不能直接套用为任意K型热电偶的适用上限。

以即时温度辅助岗位运行判断

操作人员可在升温、保温和结束降温阶段查看各通道差异，并结合装料位置、风机状态和门体开启情况解释变化。单个测点只反映感温端所在位置，不能全部物料温度；即时显示也不替代历史记录和产品质量检验。若需要追溯完整曲线，应另行配置记录环节。热电偶或保护管更换后，还应核对通道名称、分度号及接线，避免测点变化造成误解。绎捷以多点K型测温和X2000E集中显示，为分区加热设备建立清楚的现场温度视图。同类作业尽量沿用相同的测点定义，也有助于保持班组观察口径。测点选择合理、通道定义准确、操作背景得到说明时，盘面读数能够成为岗位调整和设备检查的直接参照，使多温区运行观察更加集中、有序。
