连接多点压力测量与R2200E 观察压缩空气管网分布

从单一供气端走向多位置压力观察

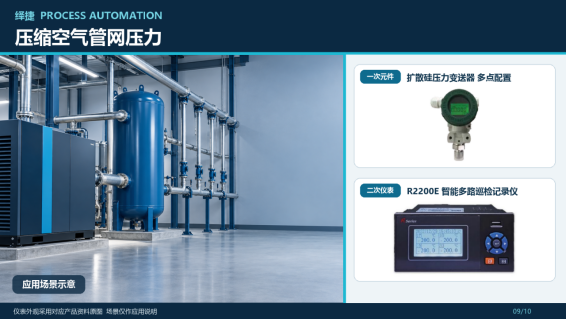

压缩空气从站房送往不同车间后，会受到管线距离、同时用气和阀门状态影响。只看空压站出口压力，难以说明较远支路或重点设备入口在同一时段的实际情况。绎捷多台扩散硅压力变送器与R2200E多路巡检记录仪可将不同位置的压力信号集中记录，帮助岗位比较供气端、主管及末端测点之间的变化。测点可根据管网结构和重点用气对象设置，并用清楚的名称对应实际位置。记录仪循环呈现当前数值，同时保留历史信息，使设备人员能够在压力波动出现后回到具体时段查看。绎捷通过多点感知与集中记录，为压缩空气管网提供比单点观察更完整的压力分布视角。

逐点核对量程并合理配置通道

扩散硅压力变送器可提供4—20mA输出，普通型资料所列介质温度为－10—60℃；R2200E支持相应电流输入，多配置32路模拟量输入，采用3英寸、128×64点阵白屏液晶，常规记录间隔为1—240秒并支持USB转存。每个压力测点应根据预期范围、压力基准、接口和接液材料选择前端量程，不能为便于管理而忽略位置之间的工况差异。多台变送器接入时，需要按实际通道数订货，供电容量和回路负载也应分别核算。通道单位、小数位和报警设置应与测点用途一致。记录仪的集中配电能力存在负载限制，不能默认由一组配电输出承担全部前端设备。

让压力变化对应具体的用气活动

分析记录时，可同步查看空压机启停、主要设备用气和临时吹扫等作业信息。末端压力降低可能与需求增加、阀门调整或管路状态有关，只凭一条曲线不能自动判定泄漏或设备故障。若不同测点的时间基准和量程定义保持一致，多点资料能够帮助现场辨认变化先后，并确定需要进一步检查的区域。绎捷以多台压力变送器和R2200E巡检记录，将分散在管网中的数值组织为可按位置和时段查询的信息。新增测点或调整取压位置后，应同步更新通道名称和管网示意，确保历史资料中的测量对象仍然清楚。它为供气协调提供观察依据，也使班组在交接时能够说明压力变化发生在哪里、与哪些作业相邻，为后续排查和运行讨论建立清楚入口。
