绕线贴片电感有哪些特点？

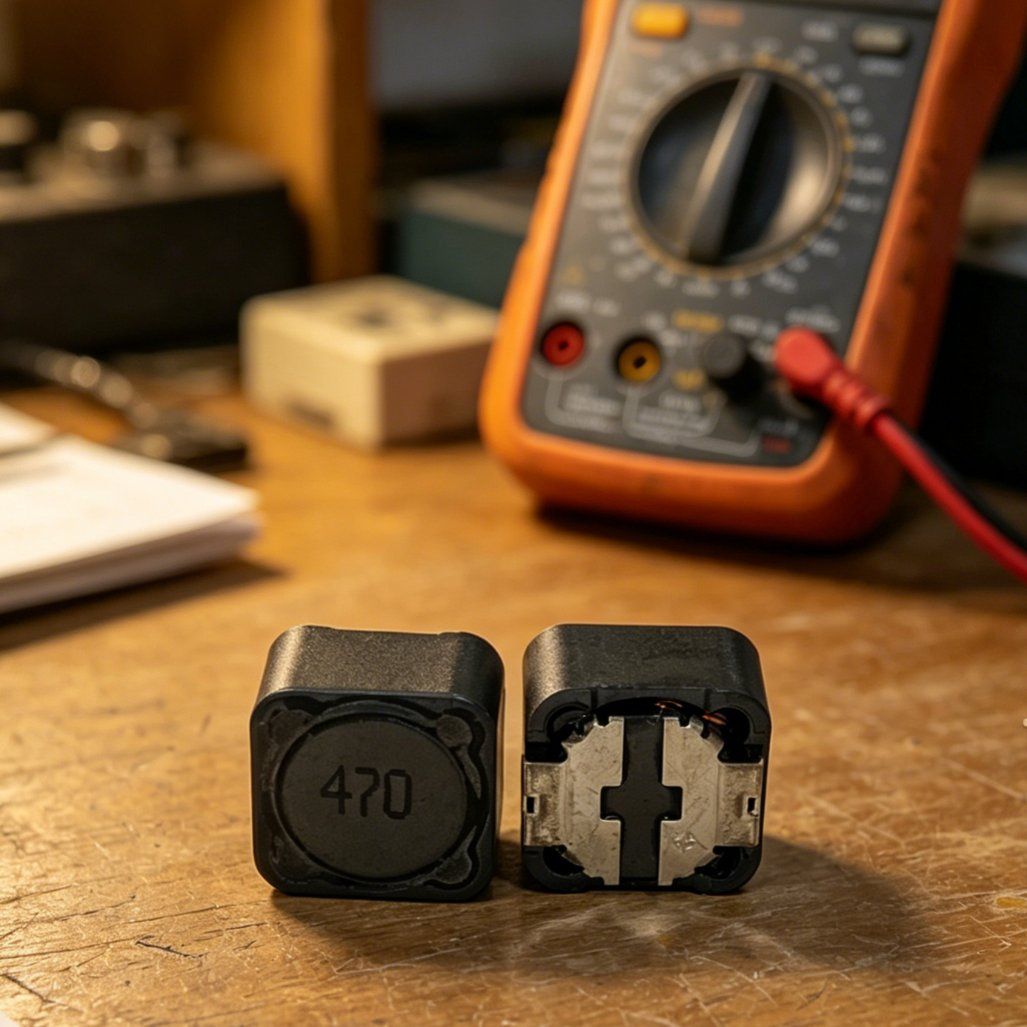

贴片电感家族里，绕线贴片电感是资历较深的一支：把漆包线绕在磁芯上制成线圈，再配上适合表面贴装的电极底座。它至今仍在电源类电路中占据一席之地，靠的是几项实在的本领。

一是电感量范围宽。通过调整匝数、磁芯材质和线径，绕线结构可以实现从微亨级到毫亨级的覆盖，叠层工艺在高电感量段往往力不从心，绕线则游刃有余。

二是电流能力与低损耗。绕线电感可以选用较粗的线径，直流电阻容易做低，大电流通过时发热与压降都更从容。在快充电源、适配器这类对效率敏感的产品里，这一优势直接体现为整机温升的改善。

三是品质因数较高。绕线结构电阻与分布电容设计得当，在中高频段可以维持较好的Q值，谐振电路和滤波电路中表现稳定。

从工艺细节看，绕线贴片电感的品质与自动化程度密切相关。绕线张力过大会损伤漆包线，过松则匝间排列不均；磁芯与绕组的分布精度影响电感量分布；焊接端子的处理决定可焊性。这些环节靠人工难以稳定保证，自动化产线配合在线检测才是批量品质的底气所在。

绕线贴片电感也有需要注意的地方：磁芯与绕组裸露时，抗干扰能力弱于磁封蔽款式，对磁泄漏敏感的布局要保持间距；自动绕线的张力一致性会影响参数分布，批量品质高度依赖工艺管控。此外，绕线结构的分布电容在高频段会逐渐显现，工作频率接近自谐振点时要留心电感表现的变化，必要时与供应商确认频响曲线。

从应用趋势看，快充、车载充电、小型化电源的普及，让绕线贴片电感在"更小体积、更大电流"的路上持续演进，粗线径、扁平线、低损耗磁芯等方案不断涌现。选型时与其纠结单颗参数的极限，不如把工况讲清楚，让器件与电路彼此配合。

谷景电子深耕绕线贴片电感多年，拥有自动化绕线与检测产线，从张力设计、磁芯配比到成品全检形成完整流程，产品线同时提供开放式与磁封蔽式两种结构，可以根据客户的应用场景灵活匹配，样品与批量均能迅速响应。
