EMI电源滤波器的作用有哪些？

电子设备接入电网，其实是"双车道"：设备既会把自身产生的电磁干扰传导回电网，也会从电网拾取外来的干扰。EMI电源滤波器就安装在设备电源入口处，双向把关，让两个方向的干扰都受到约束。

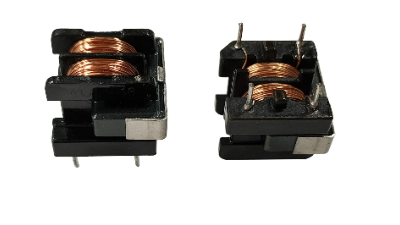

从结构上看，典型的EMI电源滤波器由共模电感、X电容、Y电容等元件组成。共模电感负责对付线与大地之间的共模干扰：两组绕组的磁通在正常电流下相互抵消，对共模噪声却呈现高阻抗；X电容跨接在火线与零线之间，旁路差模干扰；Y电容连接线与地，为共模电流提供泄放通路。几者搭配，覆盖了传导干扰的主要频段。部分滤波器还会加入差模电感和放电电阻，进一步压低低频段的差模噪声，并给电容断电后的残余电荷一个泄放路径，考虑相当周到。

装上EMI电源滤波器，设备能获得哪些实际好处？首先是电磁兼容测试更容易通过，各国对信息技术设备、家电、照明电器都有传导干扰限值要求，入口处的滤波是达标的基础手段；其次是抗扰度提升，电网上的浪涌、振铃干扰经过滤波器衰减后，对内部电路的威胁降低；再次，某些对电源质量敏感的设备，滤波后工作稳定性也会改善。对出口产品来说，一款调整到位的滤波器还能减少不同电网环境带来的适配工作量。

使用中也有几点经验值得分享：滤波器应尽量靠近电源入口安装，输入输出线严格分开走线；金属外壳与机壳的搭接阻抗要低，接触不良会让高频效果大幅缩水；选型时插入损耗曲线要与设备实测的干扰频谱对照着看，哪里超标补哪里，比盲目加大规格更有用。

需要注意的是，滤波器并非装上就万事大吉，其效果与接地方式、布线走向密切相关。谷景电子为EMI电源滤波器提供共模电感、差模电感等配套磁性器件，可依据设备实测的传导干扰频谱调整电感参数，帮助客户补齐频段短板。
