RY9120 蕊源 2A17VECOT同步降压SOT23‑6

可兼容 SY8120｜SY8121B｜RT6222A｜RT6222C｜FR9881｜FR8203｜FR9885｜RT7285｜RT7294｜ZTP7192Y｜JW5052｜AP2415｜同步 Buck｜4.5‑17V 宽压输入｜2A 持续输出｜500KHz 开关频率｜ECOT 快速瞬态响应｜PFM 轻载高效｜打嗝模式短路保护｜内置补偿｜SOT23‑6 封装

产品概述

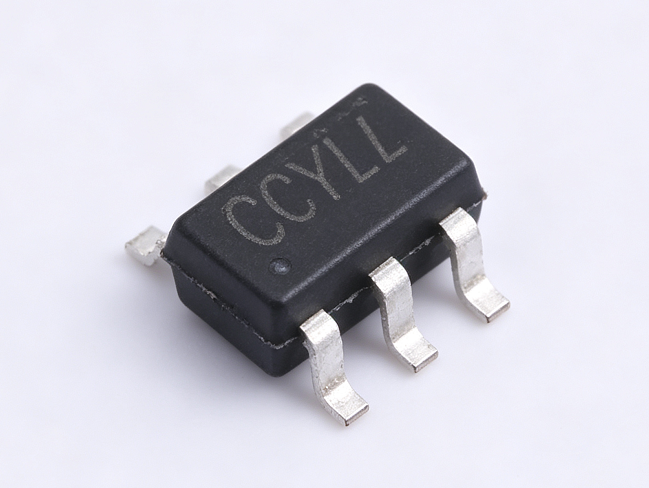

RY9120 是蕊源电子推出的 ECOT 模式高频同步降压 DC‑DC 转换器，SOT23‑6 封装（引脚定义：1‑BS，2‑GND，3‑FB，4‑EN，5‑IN，6‑SW）；工作输入电压 4.5‑17V，可持续输出 2A 负载电流，开关频率固定 500KHz，ECOT 架构具备快速瞬态响应，支持 PFM 轻载高效模式。芯片内置高低侧功率 MOS（上管 110mΩ、下管 70mΩ），无需外接肖特基二极管；内置环路补偿，周边器件精简。反馈基准电压 0.6V，输出电压依靠外部电阻分压设置。内置软启动；集成逐周期过流限制、打嗝模式短路保护、输出过压保护、160℃热关断、UVLO 欠压锁定；EN 引脚电平控制芯片启停，拉低进入微功耗休眠。

设计注意：BS 自举电容靠近 BS/SW 引脚摆放；SW 开关节点走线面积尽量缩小，降低 EMI；FB 反馈分压电阻靠近 FB 引脚摆放；电感、输入输出电容选型需匹配 500KHz 开关频率；EN 引脚可接 VIN 自动启动，也可外接 IO 做芯片开关控制；不用于生命安全类设备，整机需要完成完整可靠性验证。

主要电气参数

1、输入输出性能：工作输入电压 4.5‑17V；输出电压可调 0.6V‑VIN；持续输出电流 2A；开关频率 500KHz；FB 基准 0.6V；占空比可达 94%；ECOT 控制；内置环路补偿；支持 PFM 轻载高效模式。

2、电源电流条件：静态工作电流典型 0.6mA，上限 0.8mA；关断电流典型 4µA；内置软启动时长上限 1.5ms。

3、MOSFET 参数：高侧 MOS 导通电阻典型 110mΩ，低侧 MOS 导通电阻典型 70mΩ。

4、限流与保护：谷值逐周期限流典型 2A；打嗝模式短路保护；输出过压保护阈值典型 18V；热关断阈值 160℃，降温至约 130℃恢复，热迟滞 30℃；UVLO 欠压锁定。

5、封装与温度：SOT23‑6 封装；工作环境温度‑40~85℃；结温范围‑40~125℃。

芯片主要特性

1、4.5‑17V 宽压输入；内置低内阻高低侧功率 MOS，省去外部肖特基二极管，简化 BOM。

2、500KHz 固定开关频率，ECOT 模式带来快速瞬态响应，搭配 PFM 轻载高效模式，兼顾重载与轻载转换效率。

3、内置环路补偿，周边元器件数量少，简化电源方案设计。

4、内置软启动，抑制上电浪涌电流，避免输出电压过冲。

5、多重保护：逐周期限流、打嗝模式短路保护、输出过压保护、热关断、UVLO 欠压锁定，提升整机可靠性。

6、EN 引脚逻辑电平控制，高电平开启、低电平关断进入微功耗模式。

7、SOT23‑6 小型贴片封装，占用 PCB 面积小，适合消费网络类电源设计。

典型应用设计要点

1、输出电压计算公式：\(\boldsymbol{V_{OUT}=0.6V\times(1+\frac{R1}{R2})}\)；规格书提供 1.0V/1.2V/1.5V/1.8V/2.5V/3.3V/5.0V 多组分压电阻、电感、电容参考取值。

2、电感选型：电感取值推荐 1.5‑2.2µH；电感纹波电流取满载电流 30%‑40%；轻载工况＜100mA 建议选用更大电感，注意电感饱和电流预留余量。

3、电容选型：输入、输出优先选用 X5R/X7R 材质低 ESR 陶瓷电容；输入电容就近 VIN 引脚摆放；FB 反馈网络可选配前馈电容 CFF 改善瞬态响应。

4、PCB 布局要点 功率回路走线短而宽，缩小输入电容‑高低侧 MOS 功率环路面积。 FB 反馈分压器件贴近芯片摆放，FB 走线尽量短，远离 SW 高频开关噪声节点。 SW 为高频噪声节点，控制 SW 铜皮面积；IN、SW、GND 接大面积铜皮改善散热。

适用硬件场景

数字机顶盒、平板设备、平板电视与显示器、WiFi 路由器 / AP、DVR 数字录像机、便携式媒体播放器、Cable Modem/XDSL 设备，各类 4.5‑17V 输入通用降压供电场景。

料号与封装信息

料号：RY9120；封装 SOT23‑6；卷带编带出货，3000PCS / 盘，符合 RoHS 无铅要求。
