IA8403 明智类比 3A 宽压同步降压转换器

IA8403｜IA8403B｜明智类比 IA｜同步降压转换器｜DC‑DC 降压｜COT 模式｜3A 大电流｜600kHz｜45V 宽压｜ESOP‑8

产品概述

IA8403/IA8403B 是明智类比固定导通时间 COT 模式同步降压 DC‑DC 转换器，输入电压 4‑45V，连续输出电流可达 3A；内置 125mΩ 高边、89mΩ 低边低内阻 MOSFET；开关频率 600kHz；两款版本反馈基准不同：IA8403 基准 0.8V，IA8403B 基准 0.925V，输出电压可调；可达 100% 占空比；轻载 DCM 模式，输出纹波低；无需外部补偿元件，瞬态响应优异；内置内部软启动、逐周期过流限流、打嗝式短路保护、过热关断；静态电流典型 200μA，关断电流典型 3μA；封装 ESOP‑8，建议整机完成验证测试。

设计注意：IN 引脚就近放置 X5R 及以上陶瓷输入电容；BS 与 SW 之间接自举电容；FB 分压电阻紧贴芯片放置；裸露散热焊盘必须接 GND；不用于生命安全类设备，整机需要完成完整可靠性验证。

主要电气参数

1、电源条件：VIN 工作电压 4‑45V，耐压 50V；UVLO 上升阈值 3.4V，迟滞 400mV；静态电流典型 200μA；关断电流典型 3μA。

2、降压性能：连续输出电流可达 3A；IA8403 反馈基准 0.8V（0.792‑0.808V）；IA8403B 反馈基准 0.925V（0.915‑0.935V）；开关频率 600kHz；可达 100% 占空比；导通时间可达 60ns；高边导通电阻 125mΩ，低边 89mΩ；谷值限流典型 6A。

3、保护功能：打嗝模式短路保护，打嗝接通时间 3.4ms，重启间隔 50ms；过热关断典型 160℃，迟滞 20℃自动恢复；内置软启动典型 2ms。

4、控制与使能：EN 高电平使能，阈值 1.1V，迟滞 0.1V；COT 架构无需外部补偿；轻载 DCM 高效率模式；EN 拉低进入微功耗关断。

5、封装与出货：

IA8403：ESOP‑8，盘装 4000PCS；VFB=0.8V 版本

IA8403B：ESOP‑8，盘装 4000PCS；VFB=0.925V 版本

工作温度‑40℃~+85℃，结温‑40℃~+125℃；ESD HBM ±2000V、CDM ±1000V；符合 RoHS 无铅规范，MSL3。

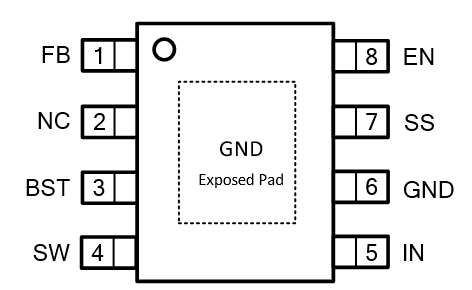

引脚说明（ESOP‑8）

1 BS：自举引脚，BS 与 SW 之间接自举电容，为高边驱动供电

2 IN：电源输入引脚

3 SW：开关节点，接电感

4 GND：接地引脚

5 FB：输出电压反馈输入，接外部电阻分压中点

6 NC：空脚

7 EN：使能引脚，高电平开启，低电平关断进入微功耗休眠

8 NC：空脚

EP 底部裸露焊盘：接 GND，用于散热。

芯片主要特性

1、宽压输入 4‑45V，内置 125/89mΩ 低内阻同步整流 MOSFET，连续输出可达 3A，可达 100% 占空比，适配高压输入场景。

2、COT 固定导通时间控制，无需外部补偿网络，瞬态响应快；600kHz 固定开关频率，外围器件小型化。

3、双版本可选：IA8403（0.8V 基准）、IA8403B（0.925V 基准），输出宽范围可调；轻载 DCM 模式，实现轻载高效。

4、内置 2ms 软启动，抑制上电过冲；关断模式电流典型 3μA；EN 硬件可控开启关断。

5、内置软启动、逐周期过流限流、打嗝短路保护、过热关断多重防护。

6、ESOP‑8 散热封装；适合汽车娱乐、无线调制解调器、电脑娱乐、IoT 物联网设备、数码相机与摄像机，需整机验证。

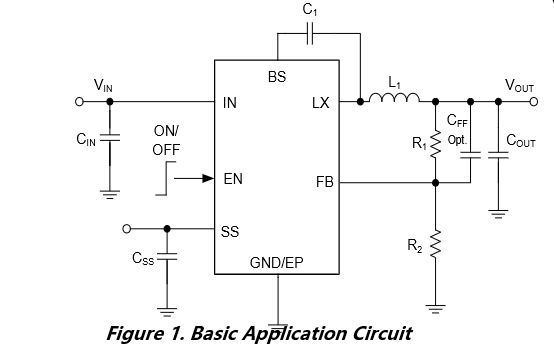

典型应用设计要点

IN 就近放置输入电容；BS‑SW 接自举电容；FB 分压电阻紧贴芯片。

1、电源配置：IN 引脚就近放置 X5R 及以上陶瓷输入电容，缩短输入功率回路；BS 与 SW 引脚之间连接自举电容。

2、输出设置：输出电压由 FB 分压电阻设置；IA8403 公式 VOUT=0.8×(1+R1/R2)；IA8403B 公式 VOUT=0.925×(1+R1/R2)；推荐输出电容≥44μF X5R。

3、电感选型：电感推荐 1.5‑6.8μH；电感饱和电流大于峰值电流预留余量；轻载工况选用更大感量提升效率。

4、使能控制：EN 高电平开启，阈值 1.1V；可接 VIN 常开，拉低进入休眠关断。

5、PCB 布局要点

> ‑输入电容紧贴 IN 与 GND 引脚，缩小开关电流环路面积。

> ‑FB 反馈走线短而直，分压电阻靠近芯片，远离 SW 开关噪声走线。

> ‑BS、SW 布线远离 FB 等敏感模拟线路。

> ‑IN、SW、GND 铺大面积铜皮散热；裸露焊盘充分接地。

> ‑整机完成后测试降压、过流、打嗝短路、过热保护，完成整机可靠性验证。

适用硬件场景

汽车娱乐系统、无线与 DSL 调制解调器、电脑娱乐设备、IoT 物联网终端、数码相机与摄像机。

料号与封装信息

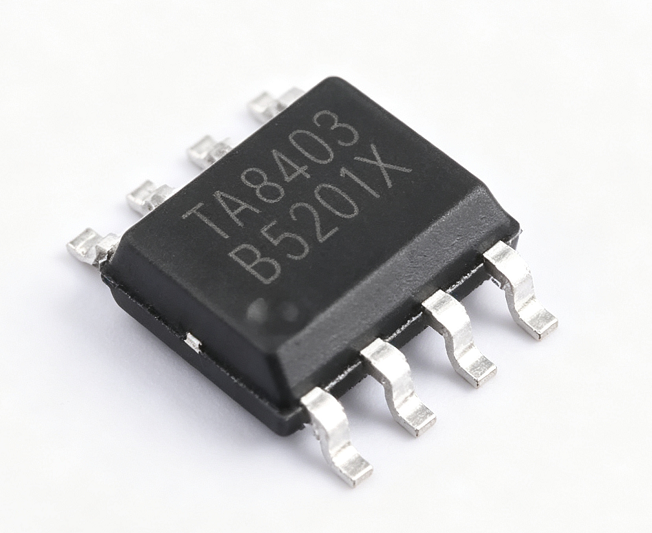

料号：IA8403（VFB0.8V）、IA8403B（VFB0.925V）；封装 ESOP‑8，盘装数量 4000PCS；芯片丝印分别为 8403、8403B，下行 XXXX 为批次追溯码，批次字符会变动，以卷带标签完整料号为准；工作温度‑40℃~+85℃；ESD HBM ±2000V、CDM ±1000V；MSL3；符合 RoHS 无铅规范。
