关注常压水箱液位，以投入式测量衔接光柱提示

让水箱状态便于日常辨认

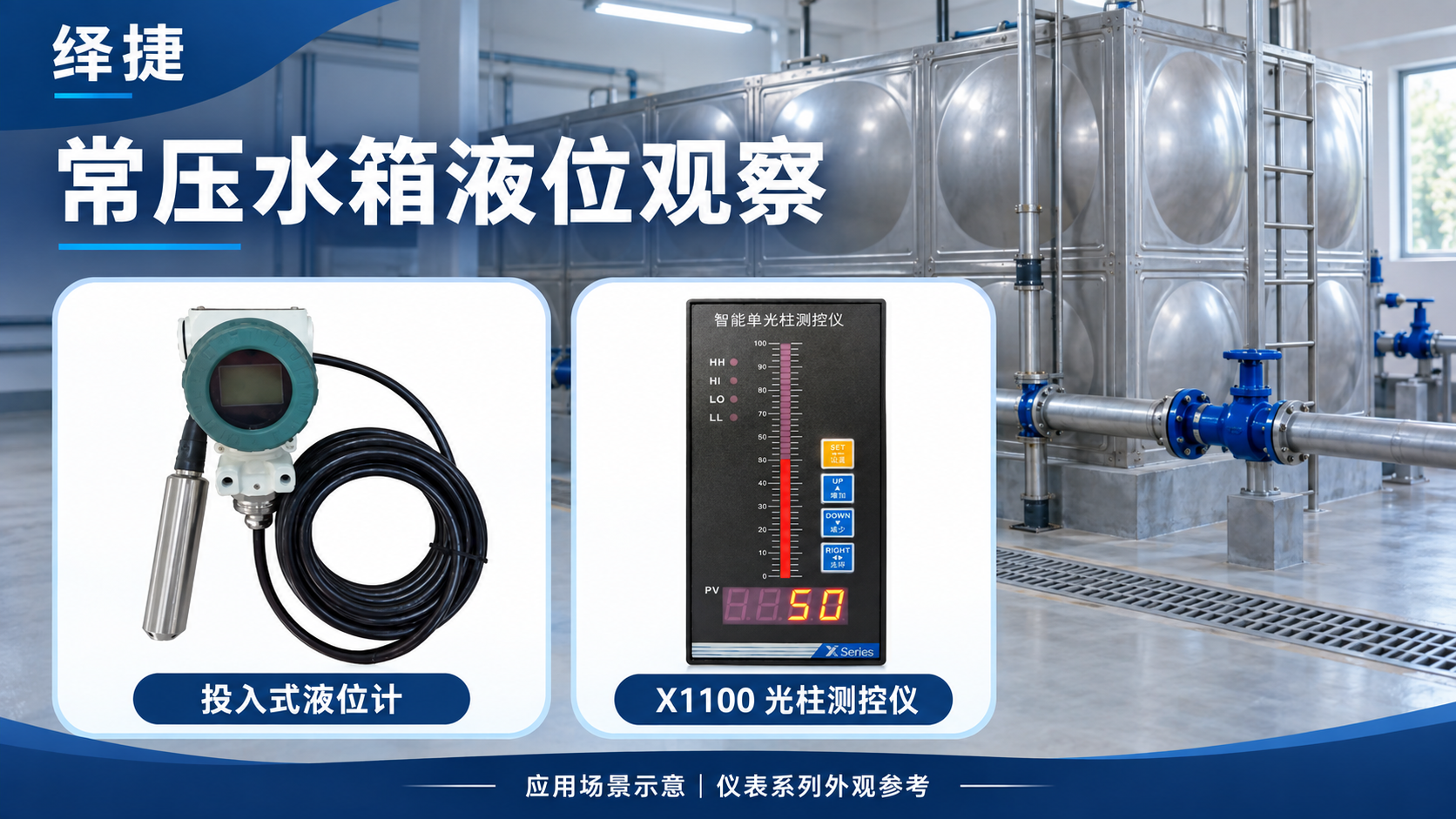

在过程工业的补水和辅助供水环节，常压水箱承担着暂存与供给任务。岗位人员查看液位时，既需要知道具体高度，也需要快速辨认当前读数在设定范围中的位置。绎捷投入式液位计与X1100智能单光柱测控仪的组合，将水箱内的静压测量与盘面上的数字、光柱显示连接起来，为日常巡视提供直观的状态信息。前端感知液柱产生的压力并输出信号，后端则以便于辨认的形式呈现液位。对于观察位置与水箱分开的场景，这一配置可让岗位人员在合适的位置查看水位，并结合补水和取水安排理解当前状态。由此，液位信息既保留数值意义，也形成面向日常操作的视觉参照，帮助不同人员围绕同一个测点交流。

以静压关系落实显示和报警设置

投入式液位计提供4—20mA输出，供电有12VDC或24VDC配置；X1100支持4—20mA输入，采用单排四位LED显示，并配合光柱指示。仪表支持上上限、上限、下限和下下限等报警方式，继电器输出按所需配置落实。实际应用时，应以水箱的测量基准、探头位置和介质密度确定液位对应关系，保证前后端量程一致。探头布置宜远离明显扰动，导气及电缆防护应符合所选结构的要求；若介质密度或容器压力条件发生变化，需要重新评估静压与液位的关系。报警阈值应结合水箱运行要求设置，继电器触点还需与外部回路匹配，使显示、提示与现场处置要求形成对应。

让直观提示进入岗位工作

光柱为快速观察提供便利，具体操作仍需结合数字读数和设备状态。水位接近预设边界时，岗位人员可按照既定流程核对补水、取水及仪表状态，判断是否需要进一步处理。光柱反映的是设定液位范围内的相对位置，对截面变化的水箱，它不能直接表示剩余水量的比例；相关容积判断需要结合水箱结构。绎捷这组搭配把前端液位测量与岗位提示联系起来，使日常观察有读数、有位置参照，也有明确的解释条件。把测点安装好、把阈值设定清楚、把处理流程衔接到位，才能让直观显示持续发挥作用，为生产辅助供水提供便于使用的状态信息。
