汇集超声波液位信号，让多池观察集中呈现

围绕水池之间的联系组织观察

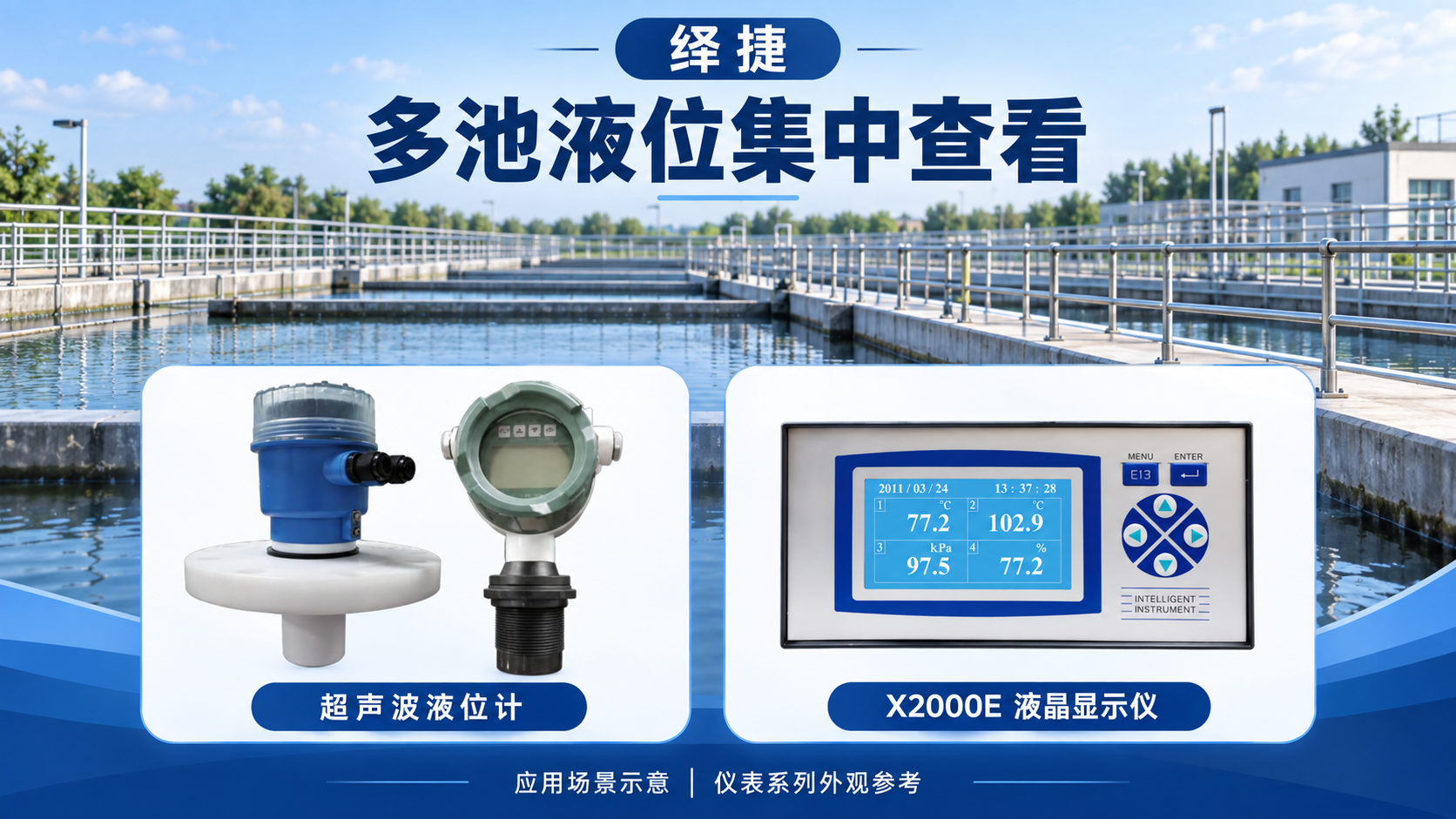

工业水处理区域的调节池、暂存池等设施往往分散布置，操作人员需要了解各池当前液位，才能结合进出水安排开展现场工作。单个测点的就地读数可以满足局部查看，将相关池体的信息集中呈现则有助于理解设施之间的状态联系。绎捷超声波液位计与X2000E液晶显示仪的组合，面向满足声波测距条件的开放式水池，将各处的液位信号引入同一查看位置。前端采用非接触方式获得测量信息，后端按照池体名称和通道组织显示，使分散测点具备共同的观察窗口。对于需要在巡检、交接或进出水调整时比较多个池位的场景，这种配置可为沟通提供更完整的当前状态参照，减少测点名称与实际位置混淆带来的理解偏差。

为每个池体建立明确的量程对应

超声波液位计提供4—20mA输出，量程可在0—20m范围内按实际需要选定，盲区为0.25—0.6m，具体数值取决于所选配置。X2000E支持4—20mA输入，采用3英寸、128×64点阵单色液晶，多支持4路模拟量输入。需要显示四个池位时，应落实四输入配置并核对相关资源约束。各前端应输出对应的液位值，避免将探头至水面的距离直接误作水深；比较高液位与探头之间还需保留超过盲区的距离。安装位置要避开影响声波传播和回波识别的障碍，结合泡沫、水面波动等情况确认可用性。不同池体可以采用各自的量程，但通道名称、显示单位和实际基准必须清楚对应。

让集中显示支撑有序的现场协调

多池集中查看时，同样的液位高度未必相同的可用容积，因此应把池体结构和运行要求纳入解释。操作人员可以围绕各池当前读数，结合进水、转输和出水安排核对状态，并将需要进一步检查的测点交给现场确认。若要实现自动启停泵或系统联锁，还需另行落实控制逻辑、执行回路及相关保护，不能将显示配置直接等同于完整泵控系统。绎捷这组搭配重点解决分散信息如何被共同查看的问题，使岗位人员能够围绕对应池体理解数据。把信号汇集到合适位置，把每个读数对应到实际设施，能为水处理现场的日常协调建立更清楚的信息基础。
