共模电感的测试方法：从基础验证到实战应用

    共模电感的测试方法：从基础验证到实战应用在电子设备的电磁兼容性（EMC）设计里，共模电感扮演着抑制共模干扰的重要角色。然而，很多研发人员在选型时只关注电感量，忽略了共模电感在不同频率下表现出不同阻抗特性这一事实。若上机前未进行充分的参数测试，可能出现“装了电感却不起作用”甚至发热严重的情况。

    基础静态参数测试电感量与直流电阻（DCR）测试是基础环节。通常使用LCR测试仪，测试频率选取1kHz或10kHz，需与器件实际工作频率相匹配。同时用毫欧姆计测量直流电阻——该值偏大意味着损耗严重，直接影响电源效率。对于贴片共模电感，两个绕组的直流电阻值应基本对称，偏差一般不超过5%。

    耐压及绝缘电阻测试同样不可忽视，特别是应用于强电场合的共模电感。使用耐压测试仪在绕组与磁芯或绕组之间施加高压（如AC 1500V-3000V），持续60秒，检查是否存在击穿或拉弧现象，这一项直接关系到设备安全性。动态与实战验证阻抗-频率特性曲线测试是筛选共模电感的直观方法。单点电感量数据无法反映全貌，通过阻抗分析仪或矢量网络分析仪进行扫频测试（如10Hz-30MHz），可绘制阻抗随频率变化的曲线。测试目的是观察谐振点（阻抗峰值）是否对准干扰频率——若谐振点偏移，滤波效果将大打折扣。

    共模插入损耗测试则模拟实际工作场景，直接测量电感对噪声的衰减能力。通过搭建包含信号发生器、频谱分析仪和人工电源网络（LISN）的测试系统，向回路注入标准共模噪声，读取输入端和输出端噪声幅值计算差值。在目标频率区间（如150kHz-30MHz），插入损耗需满足规格书要求且曲线平滑。关于啸叫与选型实际应用中，电感啸叫是常见问题。啸叫的本质原因是振动，可能源于磁芯磁致伸缩、磁化吸引或漏磁通导致绕组振动。当流过电感的电流频率落入人耳可听范围（20Hz-20kHz）时，便能听到刺耳声音。选用饱和电流充足、参数匹配的共模电感，有助于从源头规避此类问题。

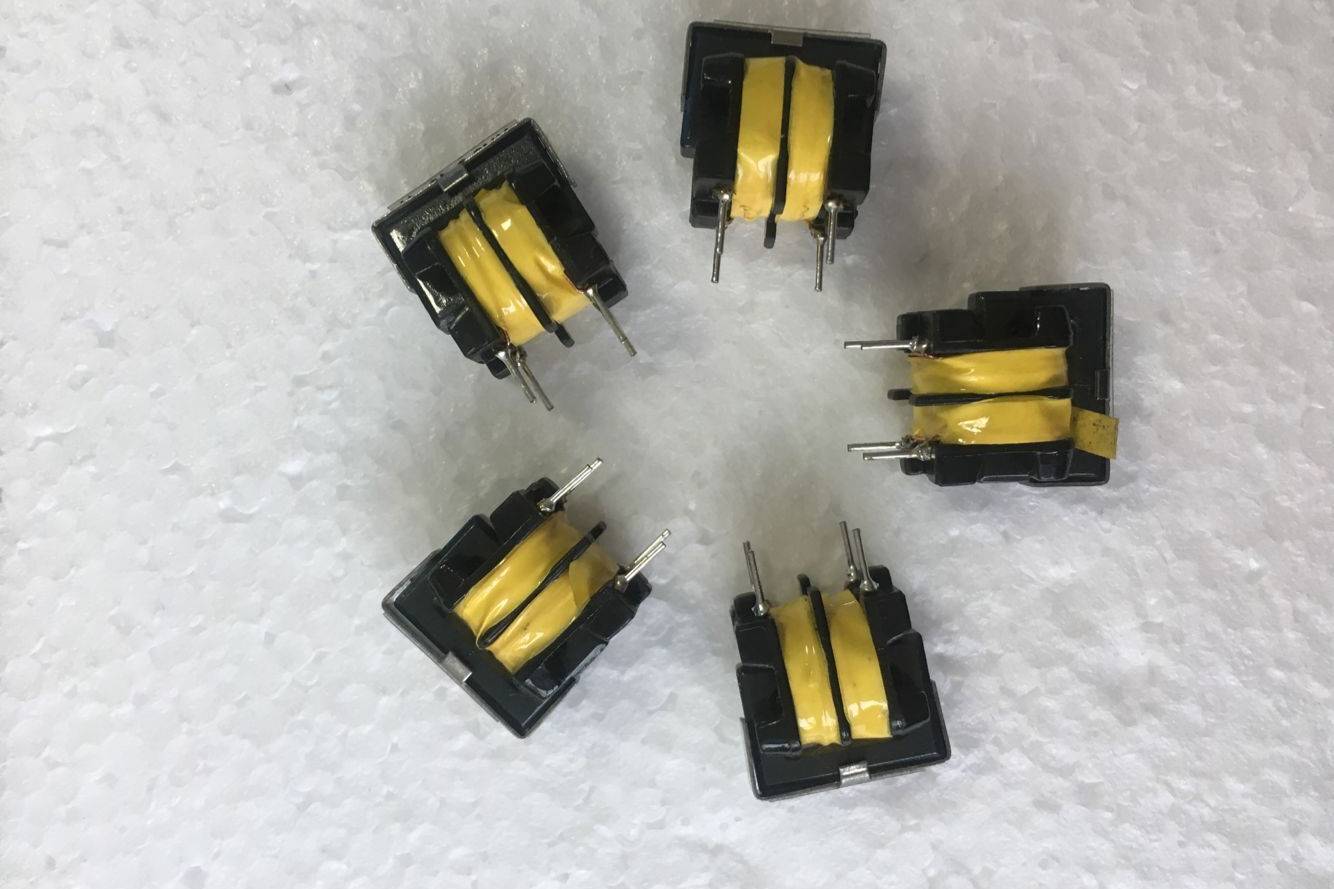

    谷景的实践苏州谷景电子在共模电感生产过程中执行多道检测工序，从LCR参数测试到耐压验证均遵循标准化流程，确保每一颗出厂电感在电感量、直流电阻、阻抗特性等维度上具备良好的一致性。谷景贴片共模电感作为TDK等国外品牌的成熟替代方案，已在众多项目中验证可行——同等规格下具备更优性价比，交期稳定，帮助客户在保证性能的同时优化供应链。
