攻克薄壁件加工变形顽疾！海鼎智柔多点柔性夹具构建低应力精密装

   海鼎智柔技术（苏州）有限公司深耕柔性工装研发，针对薄壁件易变形行业难题，推出矩阵式多点自适应柔性夹具，以全域均匀支撑、闭环恒力调控、一体化刚性锁止三大中心技术，从装夹源头削减应力集中，大幅抑制加工全过程形变，为各类超薄、大尺寸、曲面薄壁件打造稳定可控的加工解决方案。

一、薄壁件加工变形四大根源，传统工装难以根源化解

行业数据显示，薄壁零部件返工报废率比常规实体结构件高出35%以上，80%以上尺寸超差问题都与装夹方式直接相关。传统平口钳、压板、三爪卡盘等工装采用局部单点、条状夹持模式，无法适配薄壁件低刚度特性，变形问题主要分为四类。

① 局部夹紧应力集中。传统工装夹持点位少、受力面积小，夹紧力度难以标准把控，力度过大会造成薄壁区域塑性凹陷，松开夹具后产生长久性形变；力度不足则切削时工件退让、震颤，出现壁厚不均、振纹缺陷。某航空企业加工1.2mm铝合金机身蒙皮，采用普通压板装夹，加工后平面度误差比较高可达0.15mm，远超出航空±0.03mm公差标准。

② 切削力引发弹性让刀。薄壁件无充足辅助支撑，铣刀切削时工件被刀具推开产生弹性弯曲，刀具离开后回弹，直接导致侧壁锥度、轮廓偏移，批量加工壁厚一致性极差。

③ 残余应力释放回弹。薄壁件材料去除率比较高可达90%，毛坯内部原有应力平衡被打破，加工完成卸下工件后缓慢翘曲扭曲，机床内检测尺寸合格，下线后即报废，造成不可逆经济损失。

④ 车间振动放大形变。多台CNC同步运转、空压机、传送带产生持续振动，薄壁件缺少全域支撑，微小震动都会转化为尺寸误差，多次复测数值波动明显，质检判定困难。

不少企业尝试优化切削参数、增加工艺凸台、分步去应力退火等手段，只能小幅缓解变形，无法从装夹底层彻底解决问题，且额外增加工序、拉长加工周期，生产成本居高不下。

二、海鼎智柔柔性夹具中心技术，一站式抑制薄壁件形变

区别于传统工装“局部硬夹持”思路，海鼎智柔薄壁件独用柔性夹具采用**分布式矩阵多点支撑+智能压力闭环控制+分段缓释锁紧**三位一体设计，平衡柔性贴合与加工刚性，一站式规避各类变形风险。

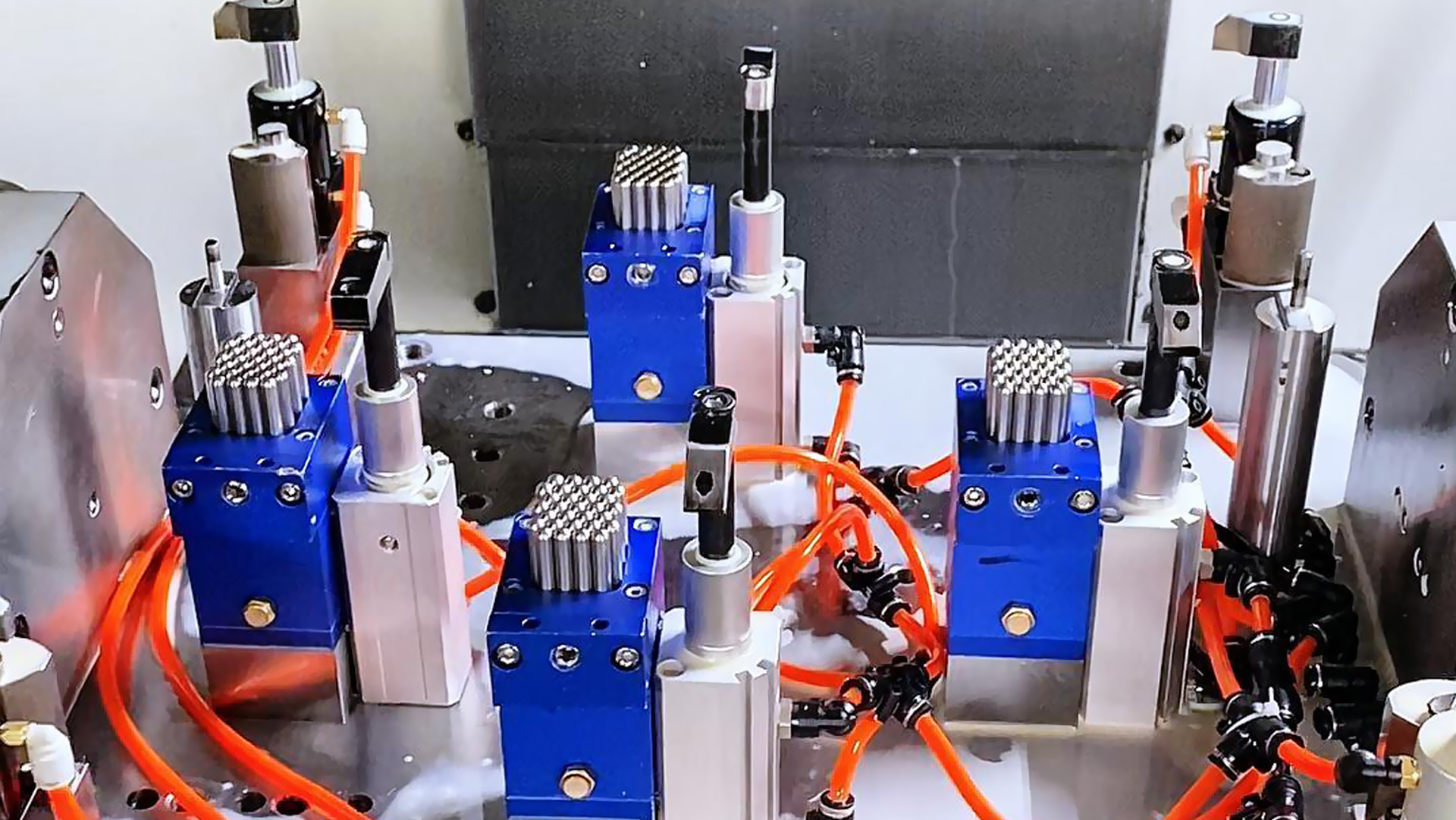

其一，全域自适应多点支撑，均匀分散装夹压力。整套夹具搭载数百组单独伺服调节支撑销，导入工件三维模型后，系统自动运算比较优支撑点位布局，支撑单元单独升降、微调倾角，完整贴合薄壁件平面、曲面、凹凸型腔全域表面，形成全覆盖承载矩阵，摒弃局部单点受力模式，将单位面积压力大幅降低。支撑端头配备聚氨酯缓冲软垫层，杜绝硬质金属支撑刮伤工件表面，同时分散夹持载荷，避免局部应力堆积。针对2mm以下超薄壳体、大平面薄壁壁板，多点支撑可大幅提升工件整体等效刚性，加工过程不易发生弯曲退让，实测可将装夹初始变形量控制在0.03mm以内。

其二，高精度压力传感闭环调控，动态平衡受力。夹具内置分布式压力传感器，实时采集每一处支撑点位受力数据，以0.5N级精度动态微调支撑力度，防止局部过载挤压变形；切削过程中监测切削冲击带来的受力波动，同步补偿支撑压力，稳定工件姿态。不同于固定夹紧工装，该系统可根据薄壁件不同区域壁厚自动分配支撑力，薄壁薄弱区域降低夹持载荷，厚壁受力区域适度增强支撑，实现全域受力均衡，从源头杜绝塑性凹陷与弹性回弹。

其三，柔性贴合后全域刚性锁止，抵御切削振动与冲击。当所有支撑单元与薄壁工件完全贴合、受力平衡后，系统同步锁死全部支撑模块，工件、支撑销、夹具底座融合为一体化比较强度刚性基体，大幅提升系统固有刚度。一体化结构可有效隔绝车间低频振动，抵消高速铣削、深孔加工产生的切削冲击力，抑制薄壁件共振颤刀，消除刀纹、侧壁凹凸缺陷，加工全程工件无微小位移，尺寸重复精度稳定在±0.02mm。加工完成后支持分段缓慢释压，逐步释放工件内部应力，避免一次性松夹导致的瞬时翘曲回弹，下线后形变幅度大幅降低。

三、落地案例成效明显，薄壁件良品率实现跨越式提升

国内一家配套新能源车企的精密零部件加工厂，主营1.5mm铝合金电池壳体、轻量化电控薄壁腔体加工，此前使用传统压板工装，产品综合良品率只72%，每月因变形报废产生原材料、工时损耗超60万元，频繁遭遇主机厂抽检不合格、订单延期交付。引入海鼎智柔多点柔性夹具后，产线薄壁件加工变形问题得到根本性解决，工件平面度、壁厚公差全部稳定达标，综合废品率下降83%，每年可节约报废成本70余万元；同时无需人工反复打表找平，单件装夹调试时间从18分钟缩短至4分钟，设备有效切削工时明显提升。

在航空零部件加工场景，某研究院加工壁厚0.8mm航空铝框薄壁件，传统工装加工后零件扭曲变形严重，返工率超25%。采用海鼎智柔柔性夹具配套五轴加工中心后，多点矩阵均匀支撑弱化装夹应力，刚性锁止结构抑制切削震颤，加工完成释放应力后整体变形量控制在0.02mm以内，一次性加工合格率提升至97%，无需二次校正整形，大幅缩短航空零部件交付周期。

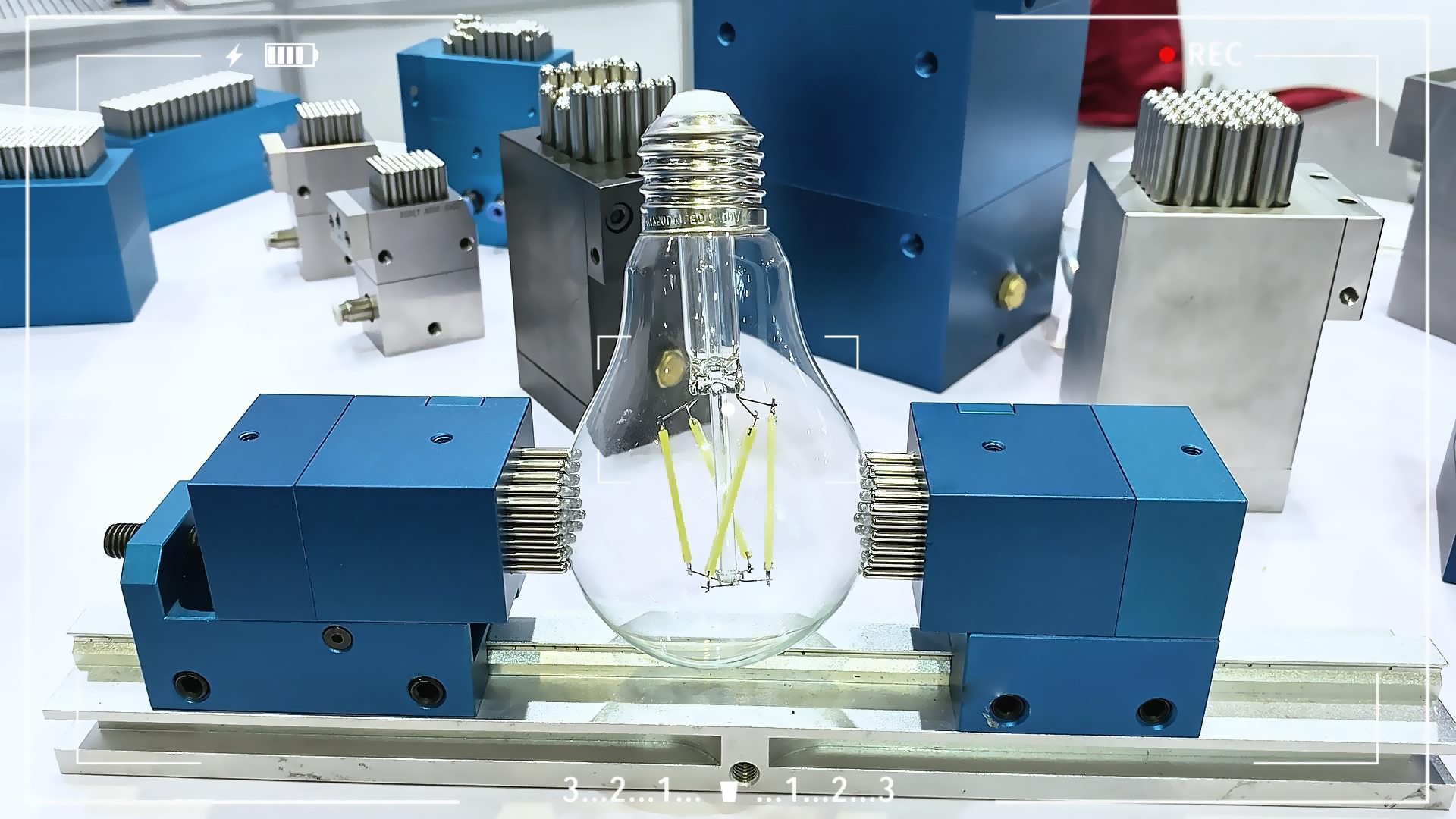

除金属薄壁件外，该夹具同样适配碳纤维、塑料复合薄壁件加工，软质缓冲支撑结构不会压伤复合材料表层，多点均匀承载避免分层、塌陷，覆盖新能源、航空、医疗器械、精密模具全品类薄壁加工场景。整套夹具采用模块化通用设计，一套设备可兼容数十款不同规格薄壁件，无需单独定制独用工装，大幅降低企业工装采购、仓储、维护成本；数字化工艺库可存储所有薄壁件支撑参数，换型一键调取，适配当下多品种、小批量柔性生产需求。

四、标准化智能装夹，兼顾品质稳定与长期生产适配

海鼎智柔柔性夹具全流程数字化程控操作，彻底摆脱人工经验依赖，无论换班、新人上岗，薄壁件支撑布局、夹持力度、锁紧流程完全统一，不会因操作人员手法差异造成受力不均、变形量波动。系统自动记录每一次装夹压力、支撑点位、加工尺寸偏差，形成完整质量追溯数据，满足航空、新能源等高门槛供应链审核标准。

作为国内专注柔性智能工装研发的高新技术企业，海鼎智柔始终聚焦精密加工现场真实痛点，持续迭代低应力支撑、振动抑制、智能力控中心技术。针对超大尺寸薄壁蒙皮、微型超薄壳体、特种合金薄壁件推出细分定制方案，以国产化高性能柔性夹具，应对长期困扰制造行业的薄壁件变形难题。

随着轻量化制造持续普及，薄壁结构件应用范围将持续拓宽，控制加工变形、提升批量精度一致性将成为企业中心竞争力。未来，海鼎智柔将持续优化多点支撑算法与刚性锁紧结构，推出更高适配、更低形变的新一代柔性夹具产品，助力国内精密机械加工产业摆脱工装瓶颈，全方面迈向高精度、低损耗、高效率的柔性智造新阶段。
