水性木器漆中成膜助剂的选择指南

水性木器漆中成膜助剂的选择指南

在水性木器漆的配方设计中，成膜助剂和快干溶剂扮演着至关重要的角色。它们虽然常被一起提及，但作用机理和选择逻辑却大不相同。本期小编将为您系统梳理这两类助剂的区别、常见种类，并重点讲解成膜助剂的选择要点。

一、快干溶剂 vs. 成膜助剂：先分清角色

很多初学者容易混淆“快干溶剂”和“成膜助剂”，实际上它们的功能完全不同：快干溶剂管“表干”，成膜助剂管“实干”。

快干溶剂的特点是快挥发、低沸点、亲水型共溶剂，**作用是协同纯水快速挥发，缩短表干时间、改善漆膜吸水返白、提升低温高湿环境下初期干燥速率，全程不参与乳胶粒子深度塑化融合，水分挥发阶段同步快速逸出，几乎不残留于成型漆膜中。

成膜助剂属于中慢挥发、较高沸点、油溶性为主的功能助剂。水分率先挥发完毕后，该助剂留存漆膜内部，溶胀、软化水性丙烯酸、聚氨酯木器乳液高分子颗粒，降低树脂最低成膜温度（MFT），待漆膜成型固化后，再缓慢匀速挥发，不破坏漆膜结构。

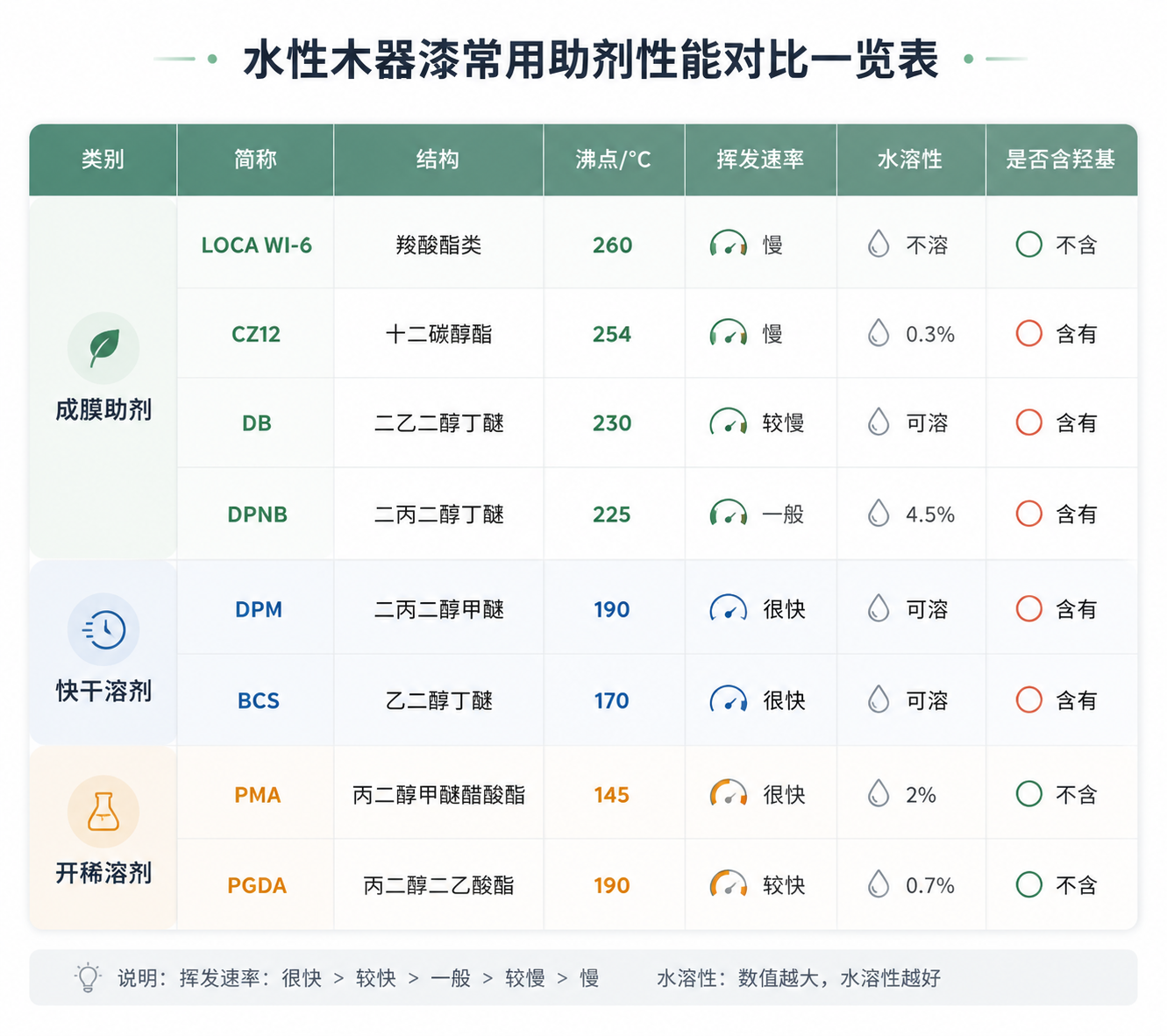

 简称结构沸点/℃挥发速率水溶性是否含羟基成膜助剂LOCA WI-6羧酸酯类260慢不溶不含CZ12十二碳醇酯254慢0.3%含有DB二乙二醇丁醚230较慢可溶含有DPNB二丙二醇丁醚225一般4.5%含有快干溶剂DPM二丙二醇甲醚190很快可溶含有BCS乙二醇丁醚170很快可溶含有开稀溶剂PMA丙二醇甲醚醋酸酯145很快2%不含PGDA丙二醇二乙酸酯190较快0.7%不含

二、成膜助剂的选择

单组份（1K）和双组份（2K）水性木器漆的成膜机理存在本质差异，因此对成膜助剂的选择逻辑确实完全不同。

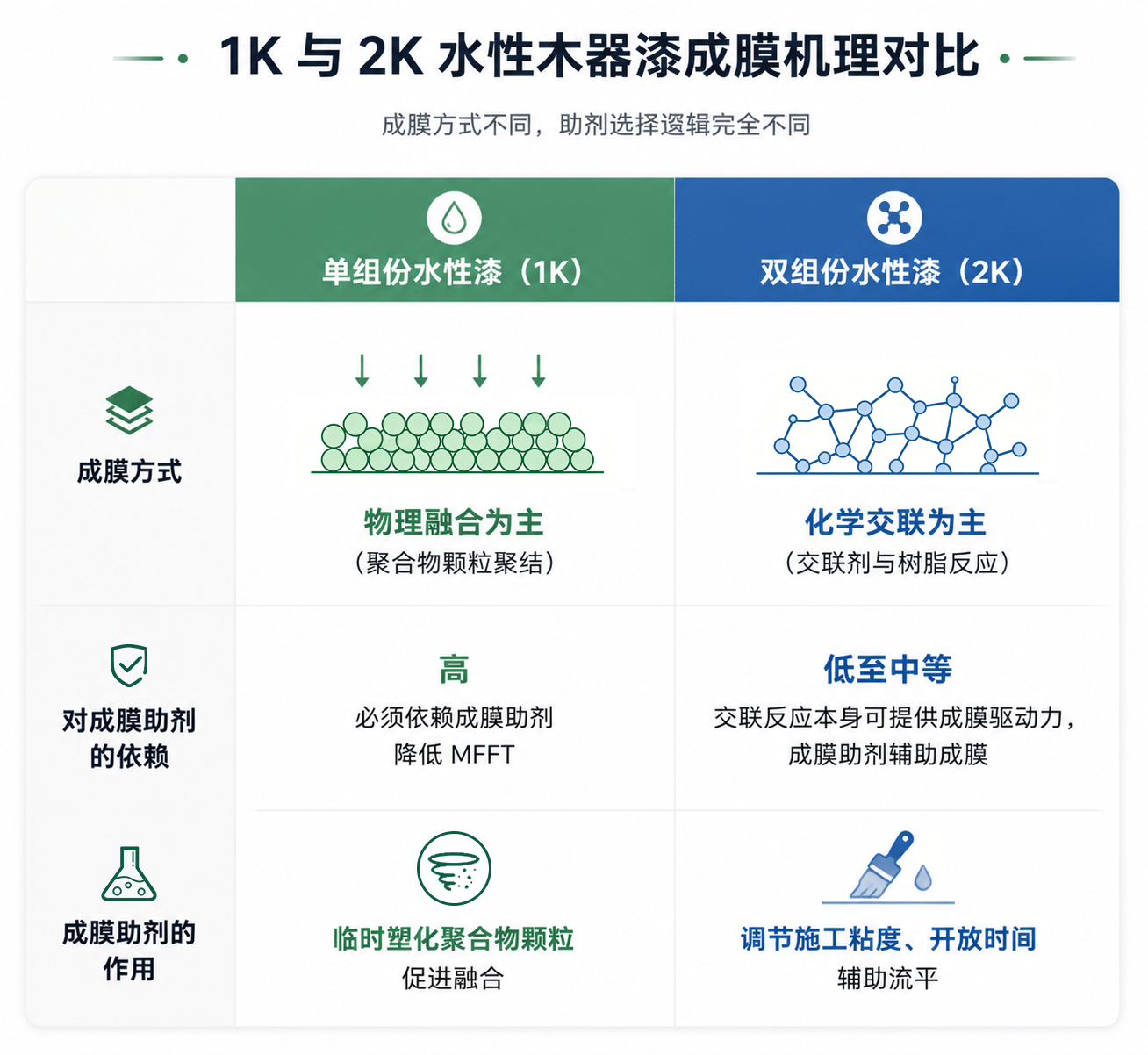

 单组份水性漆（1K）双组份水性漆（2K）成膜方式物理融合为主（聚合物颗粒聚结）化学交联为主（交联剂与树脂反应）对成膜助剂的依赖高——必须依赖成膜助剂降低MFFT低至中等——交联反应本身可提供成膜驱动力，成膜助剂辅助成膜成膜助剂的作用临时塑化聚合物颗粒，促进融合调节施工粘度、开放时间，辅助流平

选择成膜助剂不能只看“成膜效率”，需综合以下因素：

1. 与乳液的相容性

不同乳液的化学结构（如丙烯酸、聚氨酯、丙烯酸-聚氨酯杂化）对成膜助剂的“亲和力”不同。成膜助剂必须能将乳液的MFFT降至实际施工温度，单组份体系建议通过梯度实验，来挑选合适的成膜助剂以及确认其添加量。

2. 挥发速率与环境适应性

成膜助剂的挥发速率必须与施工环境的温度、湿度、气流相匹配，**是保证足够长的“成膜窗口期”。

· 夏季（高温/低湿）：水分挥发快，适当搭配慢挥发（高沸点）成膜助剂（LOCA®WI-6、DPnB），延缓窗口关闭，防止漆膜开裂。

· 冬季（低温/高湿）：水分挥发慢，适当搭配相对快挥发的溶剂（如DPM混合），防止助剂长期残留导致漆膜发粘、抗粘连性差。

3. 对漆膜硬度发展与抗回粘性的影响

成膜助剂是临时添加物，**终必须完全挥发，恢复漆膜本来的Tg和性能。快慢结合策略常用：快干成分帮助快速定型，慢干成分保障充分融合，两者协同平衡干燥速度与成膜质量。

4. 环保法规与安全性

中国新国标GB 30981.2-2025：水性木器漆VOC限值≤250g/L（色漆）/≤300g/L（清漆）。DPNB成膜助剂、DPM快干溶剂均计入VOC，而LOCA®WI6跨越VOC门槛，直接助力水性木器漆VOC达标。

禁用与受限品种：乙二醇丁醚：因毒性已被限值使用。

5. 对施工性能的调节

对于双组份水性木器漆，成膜助剂的选择还必须考虑其对活化期的影响。

传统醇醚类成膜助剂（DPnB、DPM）存在的问题

· 分子结构中含有羟基（-OH），会与异氰酸酯固化剂反应，消耗固化剂、降低交联密度。

· 水的存在下，固化剂优先与水反应生成脲（副反应），活化期缩短。

· 混合后不同时间段施工，漆膜硬度、光泽等性能可能出现波动，施工窗口不可靠。

新型解决方案：LOCA® WI6（插入链接）

LOCA® WI6是一种不含羟基（-OH）的混合酯类成膜助剂，对异氰酸酯固化剂呈惰性。

· 作用机理：不参与交联反应，同时能有效抑制水与固化剂的副反应。

· 高温条件下（如37℃夏季施工），仍能有效延长活化期，解决传统体系高温施工的“时间焦虑”。

三、常见误区提醒

1. 误区：成膜助剂越多越好

过量会导致漆膜长期不干、硬度极低，甚至增塑效应使涂层变软。

2. 误区：快干溶剂可以当做成膜助剂

低沸点溶剂挥发太快，无法在成膜窗口期内有效降低MFFT，反而可能引起表面结皮、下层不干。

3. 误区：所有乳液通用一种成膜助剂

必须针对具体乳液牌号进行匹配测试，盲目套用易出问题。
