ASM 三大主流固晶机怎么选？不同封装工况选型参考指南

ASM AD830/AD836/AD838三款固晶机选型区分与落地场景详解

      在半导体封装与LED制造领域，固晶机作为设备，其性能与适用性直接关系到生产效率与产品质量。近日，ASM（先进半导体材料）公司旗下的AD830、AD836与AD838三款固晶机凭借其独特的技术优势与广泛的应用场景，成为行业关注的焦点。本文将从产品特点、功能及优势出发，对这三款固晶机进行详细解析，为相关企业提供选型参考。

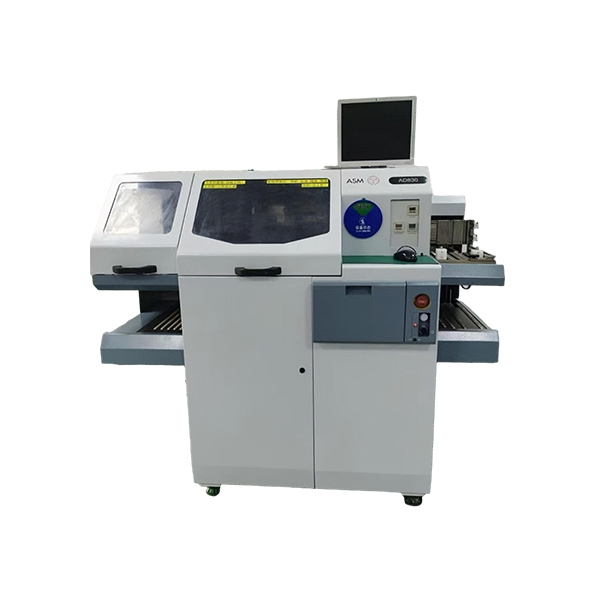

AD830：高精度与多功能性的典范

      AD830全自动固晶机以其高精度与多功能性著称，是LED、IC封装等领域的理想选择。该设备采用焊头设计，结合排列式光学系统，实现了固晶速度的提升。其配置的白光LED照明的全彩摄像机，能够处理不同基材，满足多样化的生产需求。

特点与优势：

•高精度固晶：固晶精度可达±1mil，确保芯片贴装的准确性。

•多功能应用：不*适用于集成电路裸芯片和光电芯片的粘贴，还可用于其他分立器件的装片，应用场景。

•全自动化操作：节省人力成本，提高生产效率，适合大规模生产需求。

•兼容性强：支持多种框架宽度与长度，满足不同尺寸基板的生产需求。

落地场景：AD830广泛应用于LED灯、数码显示、点阵显示、SMD封装、食人鱼LED、大功率LED等单色或全彩（RGB）产品的生产，以及COB、IC等多晶产品的封装。

AD836：高速与灵活性的完美结合

      AD836固晶机以其高速与灵活性在市场中脱颖而出，成为追求高效生产企业的优先。该设备采用直控驱动旋转（DDR）焊头系统，实现了超高速度的固晶作业，同时保持了极高的精度。

特点与优势：

•超高速度固晶：DDR焊头系统提升固晶速度，满足大规模生产需求。

•高灵活性：可处理多种基板及其相应载具，适应不同生产场景。

•双工作台设计：全自动操作，提高生产效率。

•多晶处理能力：支持多达三种尺寸相近的芯片同时处理，提升设备利用率。

落地场景：AD836适用于对生产效率有极高要求的场景，如大规模LED封装生产线、集成电路封装等，能够提升生产效率与产品质量。

AD838：高精度与高稳定性的

      AD838全自动固晶机以其高精度与高稳定性在市场中占据重要地位，是LED与IC封装领域的推荐设备。该设备采用先进的视觉对位系统与点胶/胶膜系统，确保了芯片贴装的极高精度与稳定性。

特点与优势：

•极高精度：精度可达±3μm @3σ，满足封装需求。

•高稳定性：采用质量材料与精密制造工艺，确保设备长期稳定运行。

•适用性：支持多种芯片尺寸与材料，包括银胶、环氧树脂、DAF等。

•智能化操作：配备IPC工业计算机，实现智能化操作与监控，提升生产便捷性。

落地场景：AD838广泛应用于LED封装、集成电路封装等领域，特别适用于对精度与稳定性有极高要求的生产场景，如汽车电子、航空航天等制造领域。

选型建议与总结

      面对ASM AD830、AD836与AD838三款固晶机，企业在选型时应根据自身生产需求与预算进行综合考虑。若追求高精度与多功能性，AD830是理想选择；若注重高速与灵活性，AD836则更为合适；而若对精度与稳定性有极高要求，AD838则是优先。

      总之，ASM AD830、AD836与AD838三款固晶机凭借其独特的技术优势与广泛的应用场景，在半导体封装与LED制造领域发挥着重要作用。企业应根据自身需求合理选型，以实现生产效率与产品质量的双重提升。
