随着无刷电机和锂电池技术的不断成熟，锂电修剪枝凭借便携、高效、省力的优势，迅速成为园林绿化和农业果木修剪的得力助手。

本期《半导体器件应用网》将对一款市面主流的锂电修枝剪进行深度拆解。

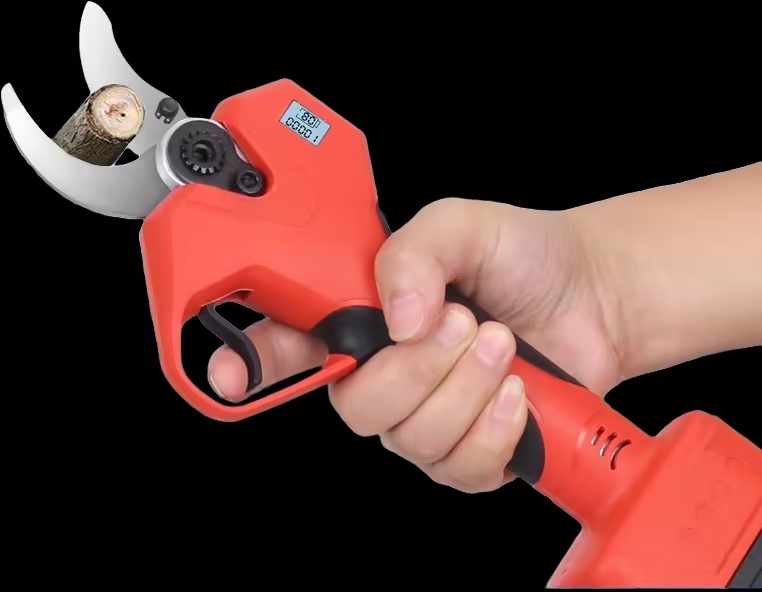

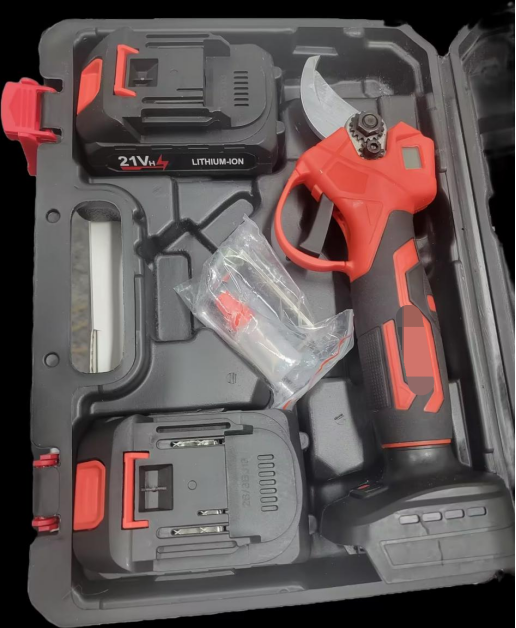

01产品速览：轻量化与高效率的平衡

我们先来一览这款锂电修枝剪**硬件参数：

人体工学： 机身净重* 0.9KG，整机尺寸为 28*11.5CM。执行端刀片精选高强度合金钢材质。这种设计在确保刃口具备强悍且耐磨的剪切力的同时，将整机重量控制在了较好的范围，大幅降低了单手长时间握持的疲劳感。

续航表现： 系统适配 16.8V-21V 宽电压区间的电池规格，展现了极强的动力平台兼容性。在满电状态下，能够支持 3-5小时 的**度连续施工作业（单次完整充电时间为 4-5小时），轻松应对大面积果园或城市绿化带的修剪需求。

产品定位： 其不*拥有紧凑便携的人机工学外观，内部更依托了高度成熟的无刷电机控制与 BMS 电源管理体系，是一款纯粹、高效且极具生产力的实用型园林装备。

02拆解概览：5板1电机，动力布局清晰

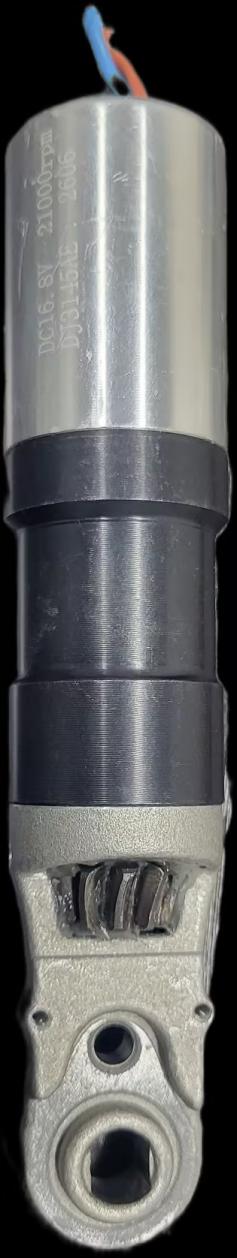

无刷电机如下图所示：

参数：DC16.8V-21000rpm

03**元器件解析

【主控与电机驱动板】

主控与电机驱动板是锂电修剪枝的**控制中枢，负责精细控制无刷电机运转并毫秒级响应用户的按键操作。

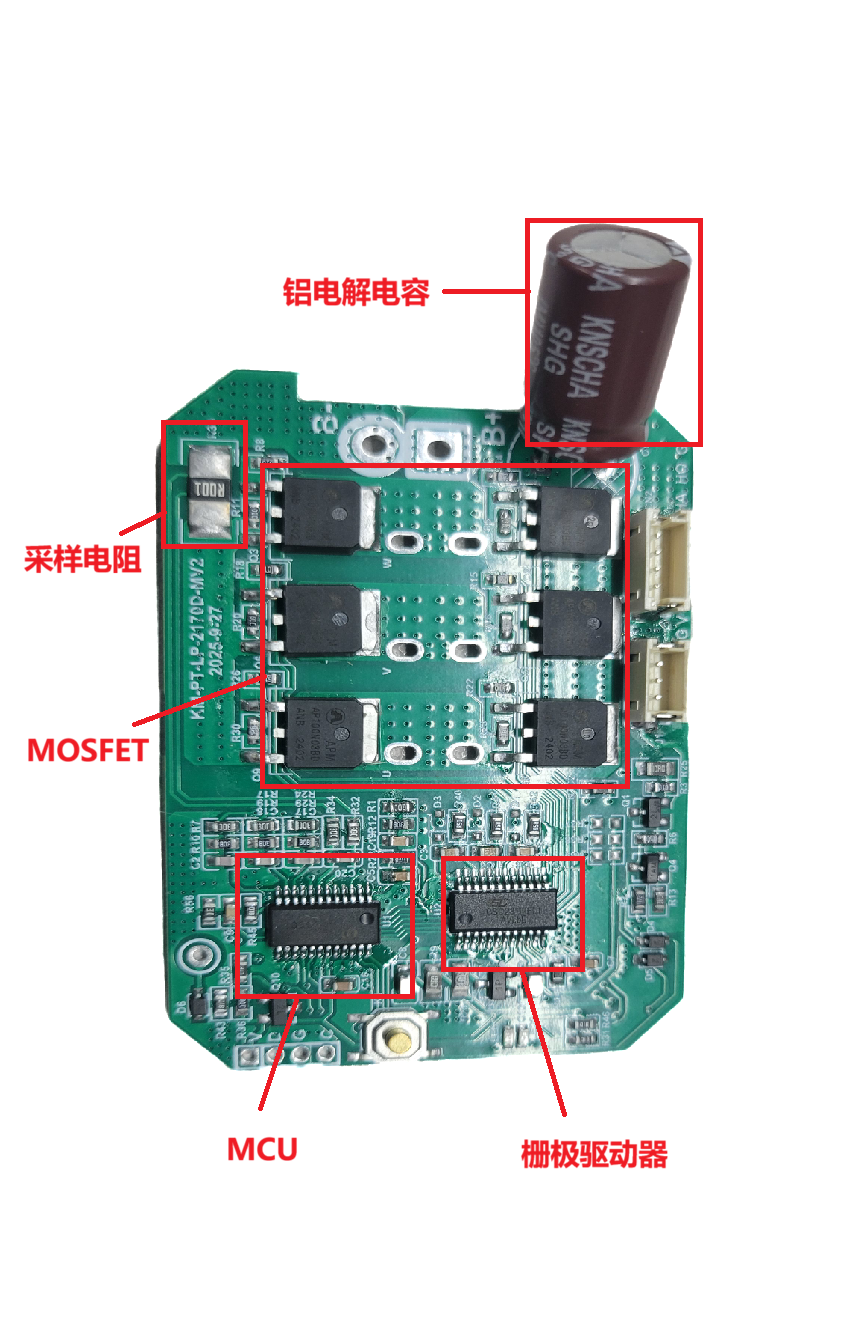

电路板上的已知元器件：MOSFET、MCU、栅极驱动器、采样电阻、铝电解电容。

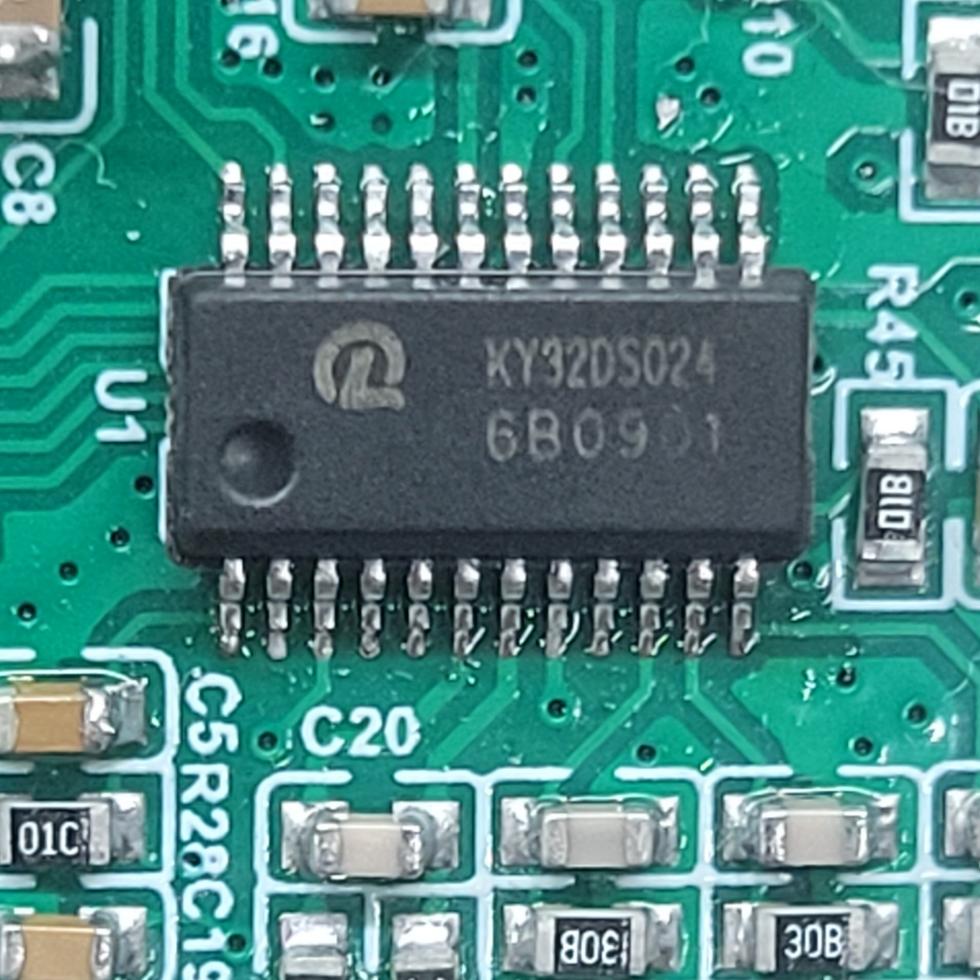

*****主控（MCU）：其利天下 KY32DS024

本次拆解**引人瞩目的，莫过于这颗来自其利天下的 KY32DS024 芯片。作为整机的“**强大脑”，它被放置在了主板的*****位置。这款芯片针对园林工具特定的“高过载、快启停”需求进行了底层优化,在面对需要瞬时大扭矩切割粗枝的场景，其硬件级的外设联动机制是保证“不卡死、不烧机”的关键。

选型考量：

算力赋能与极速响应：KY32DS024 搭载了 32 位 ARM Cortex-M0 内核，系统比较高频率可达 48MHz，能为无刷电机复杂的闭环控制算法提供充沛的算力支撑。同时其内置的“外设互联矩阵”，允许外设间通过硬件信号直接触发（如 EPWM 硬件触发 ADC 采样），大幅减小了操作延迟和 CPU 负荷，实现扣动扳机瞬间的“零延迟”动力爆发。

电机**外设与防卡死机制：芯片内置了专为电机控制设计的 16 位增强型定时器 ，支持 3 通道 6 路带互补、死区插入的 PWM 输出。当系统通过内部的模拟比较器瞬间侦测到过流死锁时，能不经过软件延时，直接触发硬件级极速“刹车”或智能退刀，给予机器和操作者**硬核的安全保护。

***集成，砍掉“**”物料：KY32DS024 内部高规格集成了 12 位 ADC（比较高 1Msps 采样率）、2 路带内置反馈电阻网络的 PGA 运算放大器以及 2 个带迟滞功能的模拟比较器。这意味着整机方案无需**昂贵的运放，*凭单芯片即可完美实现电机的单电阻采样移相与内嵌反电动势检测。这不*极大压缩了主板物理尺寸与 物料清单成本，更提升了量产一致性。

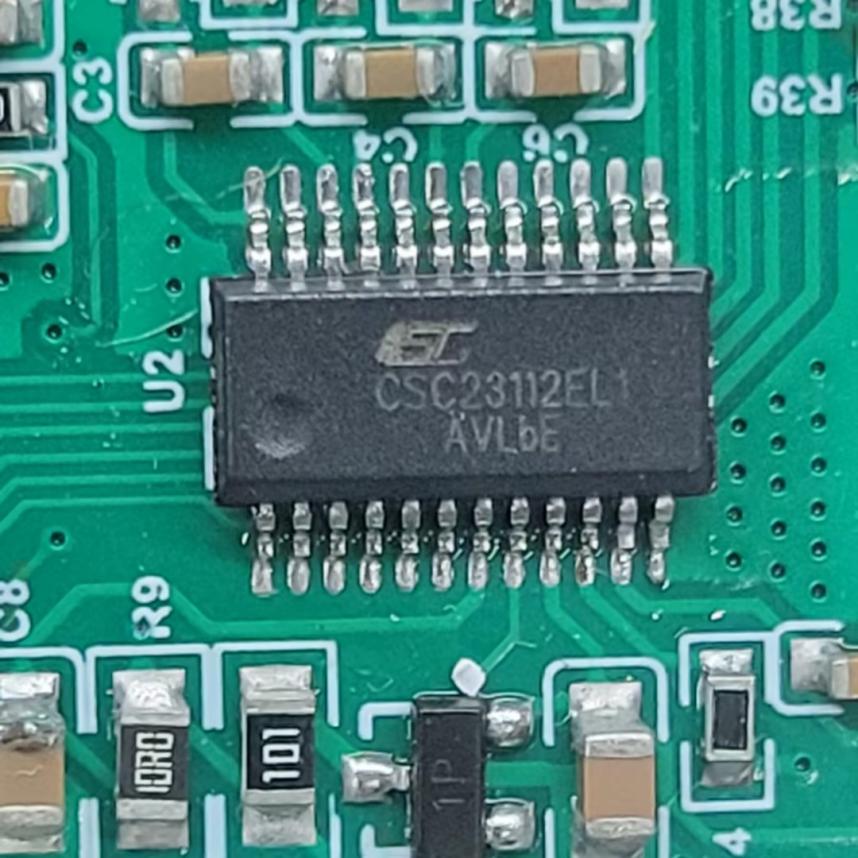

栅极驱动器：晶源微 CSC23112EL1

接收到其利天下主控发出的精细指令后，晶源微的 CSC23112EL1负责将微弱的控制信号迅速放大，精细驱动后级功率管。

选型考量：

极速信号放大与高频电平转换：该芯片比较高支持高达 500kHz 的工作频率，并具备 1.0A 的输出拉电流和 1.2A 的输出灌电流能力。它能将主控信号瞬间转换为足以驱动大功率 MOSFET 的高压/大电流栅极驱动信号，大幅降低开关损耗。

硬件级死区时间控制与高压自举：内建死区控制电路，防止同一桥臂的上下管直通短路，保障大功率瞬间输出状态下的***安全。此外，其内部集成了低内阻自举充电二极管，且**悬浮自举电源耐压高达 130V，极大精简了**保护电路。

欠压闭锁保护与双路LDO赋能：具备上下桥电源欠压保护功能，在电池电压过低时自动关闭输出驱动，防止因驱动电压不足导致 MOSFET 处于线性区发热烧毁。同时，芯片内部集成了双路 LDO，可直接为系统控制板的其他低压元器件提供稳定供电。

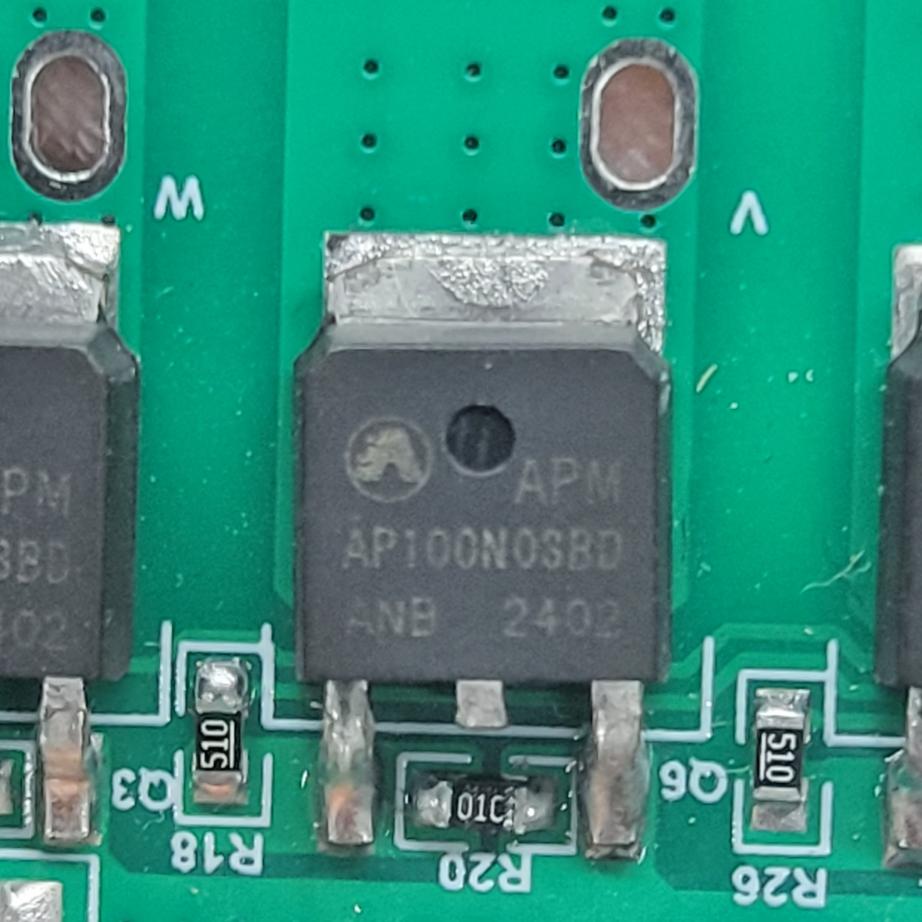

MOSFET：永源微 AP100N03BD

在执行端，主板搭载了永源微的 AP100N03BD 场效应管，将电能转化为强悍的机械动能。

选型考量：

**内阻抗冲击：采用先进的沟槽工艺，其在 VGS=10V 时的典型导通内阻*为 3.5mΩ。高达 100A 的连续漏极电流以及380A 脉冲漏极电流承受能力，使其能应对刀片瞬间咬合粗硬树枝时引发的巨大堵转浪涌电流。

***的开关特性：具备较好的开关速度，典型开启延迟时间 Td(on) *为 9ns，上升时间 Tr * 15ns。配合较低的栅极电荷，这颗管子能承接晶源微驱动器的高压信号。

高散热封装：采用 TO-252-3L 表面贴装封装，其结壳热阻低至 2.2 °C/W，总耗散功率可达 52W。大面积的金属背板能贴合主板的覆铜散热区，结合高达 150°C 的比较高工作结温，为园林工具在连续的高负荷修剪作业提供了物理散热保障。

丝印为AR8507X的芯片暂时无法找到相关数据。

【电机驱动副板】

MCU：其利天下 KY32PS524

在主控板外的电机板上，搭载了一颗其利天下 KY32PS524 芯片。在这套复杂的机电系统中，它作为副板的**，主要配合主控进行**信号的采集与电机状态监控，为主芯片分担非**计算任务，共同保障整机系统的高效运作。

选型考量：

32位高性能内核赋能：相较于常规方案，KY32PS524 搭载了 32 位 ARM® Cortex®-M0+ 内核，比较高工作频率达 48MHz 。这种计算能力的提升，使得副板不*能处理基础信号，还能进行初步的数据预处理，大幅强化了系统的整体响应速度。

高精度信号采集与监控：芯片内置 12 位高精度 ADC，支持比较高 1.5 Msps 采样率，并提供多达 10 个外部输入通道 。配合 22 个支持外部中断的 I/O 端口 ，能对电池状态及电机关键参数进行实时精密监控，精细接管温度检测、按键逻辑及状态指示。

稳健的时钟与多重接口保障：内置 HSI 高速振荡器及硬件级**看门狗（IWDG/WWDG），确保在电机运行产生的强电磁干扰环境下逻辑协同依然稳健。同时提供 2 路 UART、1 路 I2C 和 1 路 SPI 接口，为后续拓展高级通讯或驱动外接显示模块预留了充沛的硬件余量。

宽压运行与***低功耗：支持 1.9V 至 5.5V 的宽供电电压范围 ，完美适配锂电池的工作电压区间。配合其提供的 Sleep、Stop 及 Deep_stop 等多种低功耗模式 ，在修剪枝静置时能***降低功耗，保障产品的长期存放与随时启用的便捷性。

【电池包模块剖析】

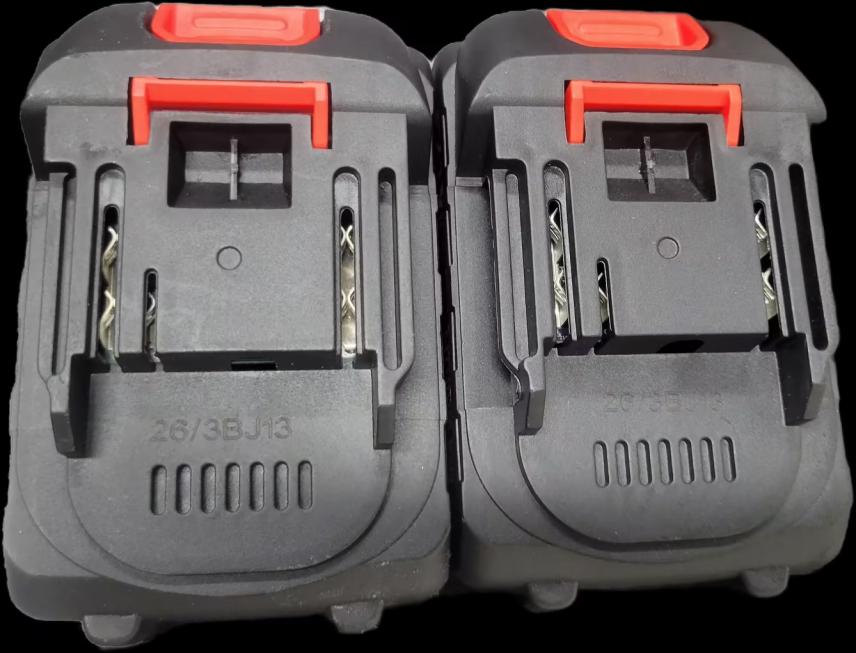

锂电修枝剪需要极其稳定、安全的电源供应来释放全部潜能。本次拆解包含了两组电池包设计，其电池管理系统选型极为扎实。

由于两款电池包均采用了相同的“赛微 MCU + 创芯微 MOSFET”黄金保护组合，在本环节，我们将对这套标准化的**供电架构进行合并剖析，一探其背后的硬核防护实力。

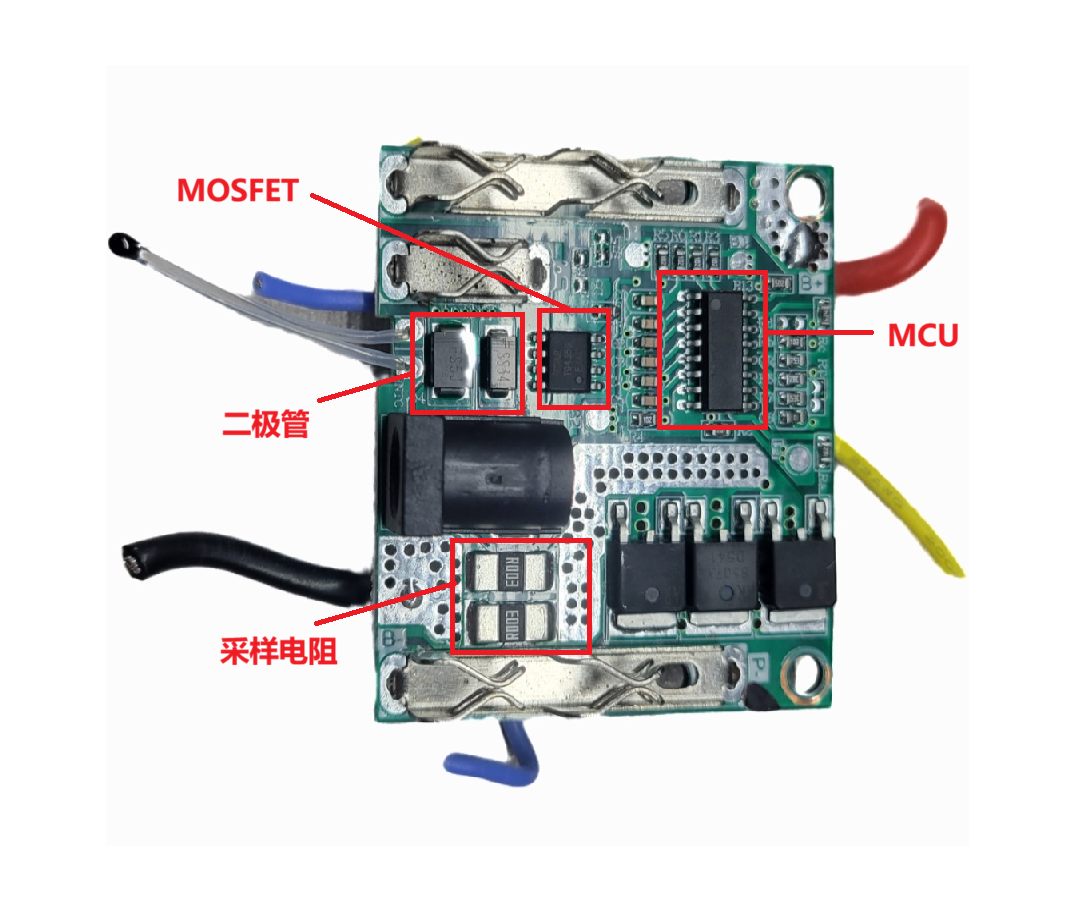

上图为电源板1；

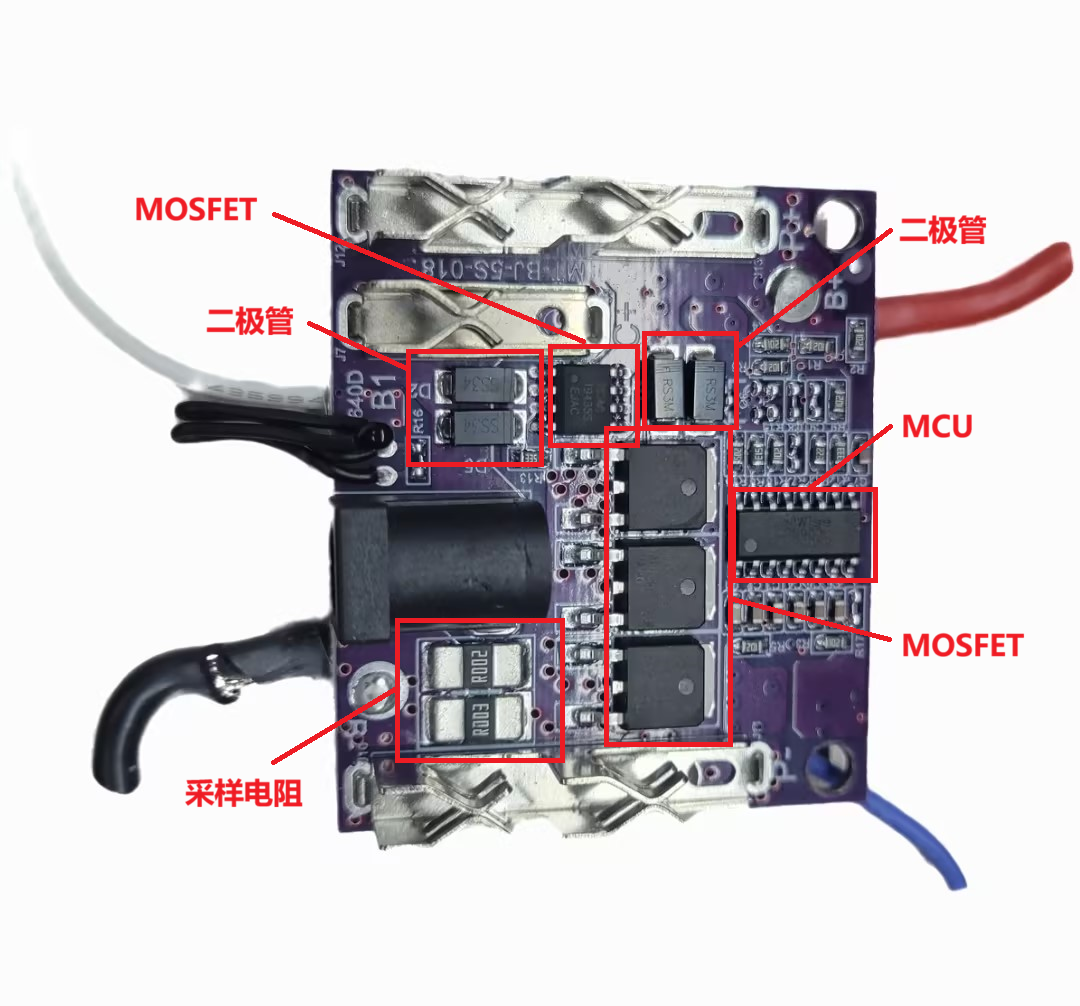

上图为电源板2；

电源板上的已知元器件：MCU、MOSFET、二极管、采样电阻。

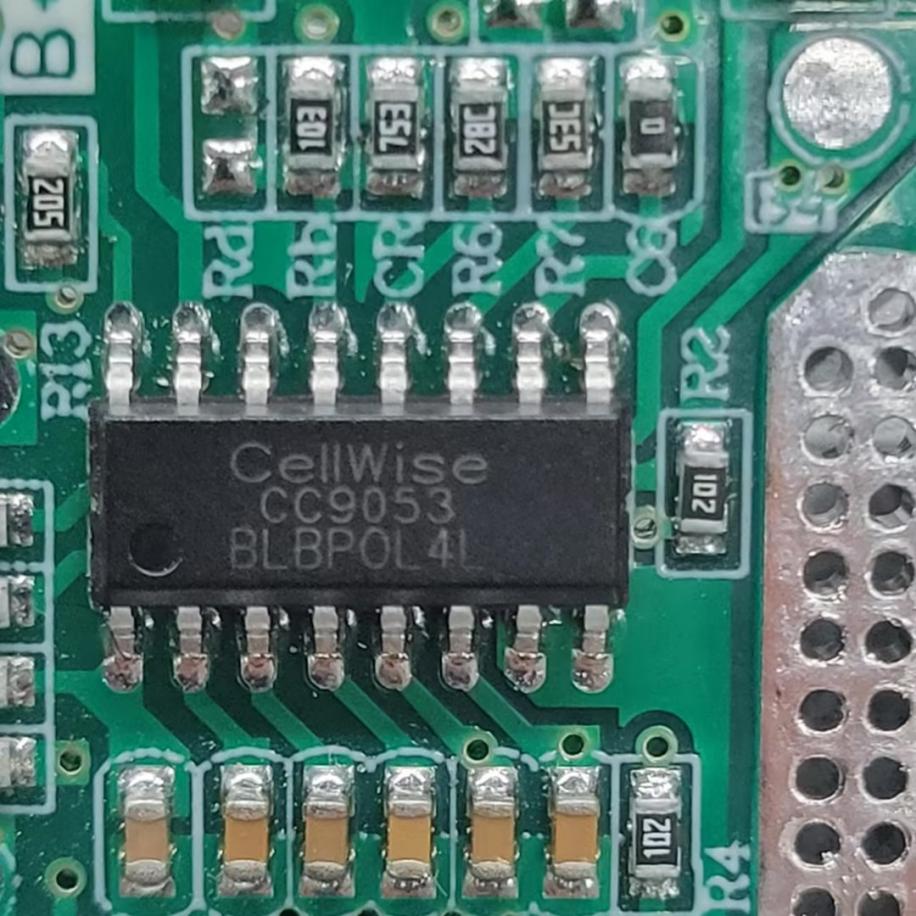

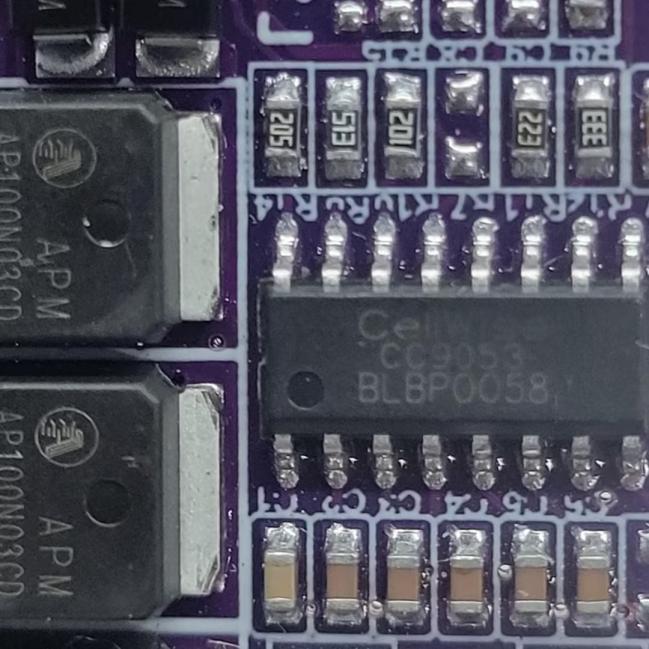

MCU：赛微CC9053

赛微的CC9053是一款高度集成的 4~7 串锂离子或锂聚合物电池保护芯片。在修剪枝高倍率放电、工况复杂且易产生巨大瞬间电流的恶劣使用场景下，它为整个动力系统筑起了一道坚不可摧的底层安全防线。

选型考量：

高精度充放电监测阵列：其具备极高的电压采样精度，过充电保护阈值精度高达 ±25mV，过放电保护精度达 ±30mV。这种毫伏级的精细管控，能在**度的户外作业中充分利用电池的有效电能，同时死死守住电压红线。

多维过流与防卡死短路保护：修枝剪在咬合粗硬树枝时，极易发生电机瞬间堵转。该芯片内置了梯次分明的多级放电保护网络——包含过流检测1、过流检测2以及短路保护，甚至还提供了充电过流保护功能。

**静态功耗与硬核断线检测：园林工具有着***的“季节性闲置”特征，对电池包的自放电率要求极高。CC9053采用了低功耗设计，在正常工作状态下耗电* 20μA，进入休眠状态更是低至微乎其微的 5μA，比较大限度防止了电池跨季存放时的“饿死”现象。

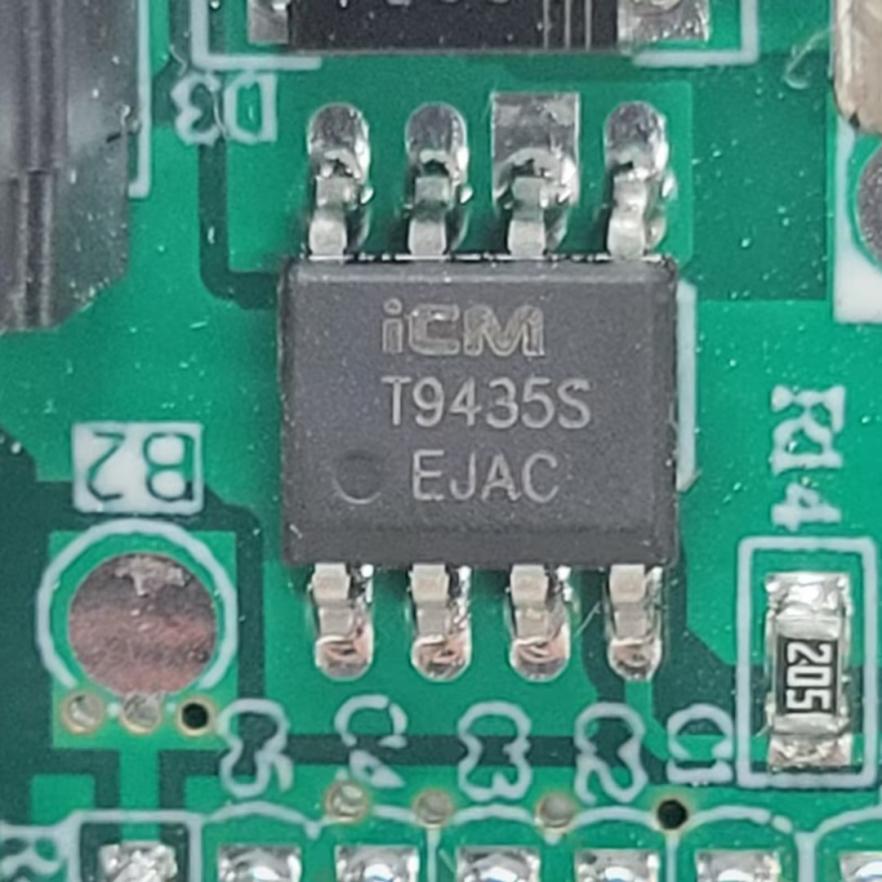

MOSFET：创芯微CMT9435S

这颗MOSFET 作为电池管理系统的执行机构，负责在检测到异常时迅速切断充放电回路，确保电芯安全。

选型考量：

低导通内阻降低发热：得益于 Trench Power LV MOSFET 技术，CMT9435S 在 VGS=-10V 时的典型导通内阻*为 48mΩ。这有效降低了电池包在持续放电过程中的线路损耗，控制了保护板的发热，从而提升了整个电池系统的效率和寿命。

充沛的电流承载能力：该器件支持 -5A 的连续漏极电流和高达 -20A 的脉冲漏极电流。这种设计确保了在修枝剪启动或遭遇高负载（如剪切粗硬树枝）时，保护电路不会成为限制电流输出的瓶颈。

宽泛的工作电压裕度：其漏源击穿电压为 -30V，栅源极电压容差达 ±20V。这为多串锂电池包的充放电波动预留了充足的安全裕度，防止因电压尖峰导致的器件损坏。

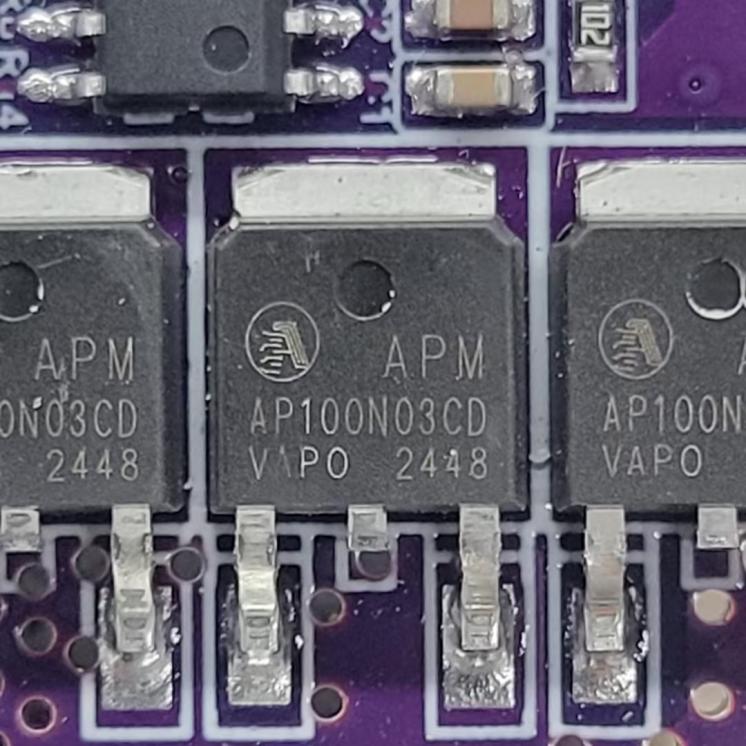

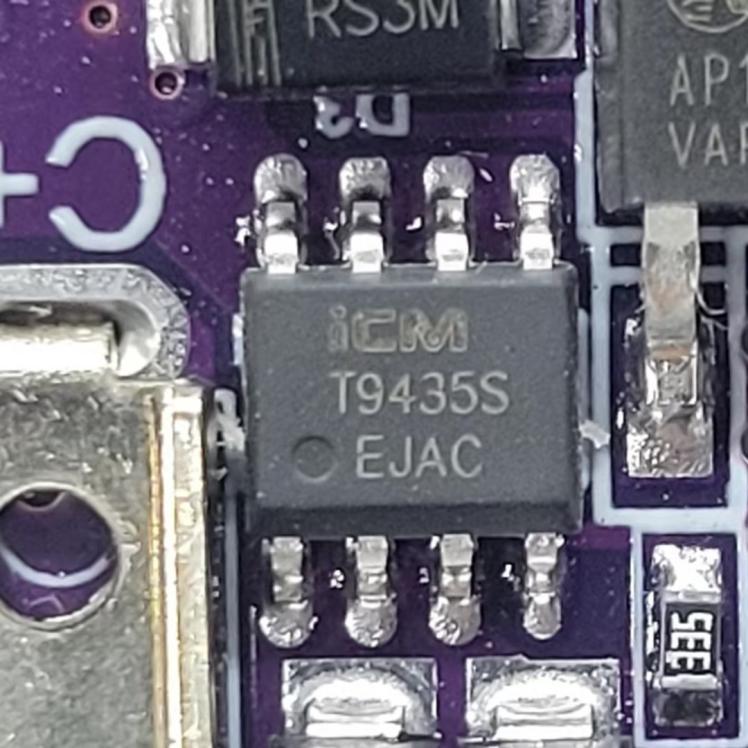

MOSFET：永源微 AP100N03CD

永源微的 AP100N03CD作为电池包的主开关件，它肩负着大电流的稳定导通与异常情况下的紧急关断重任。

选型考量：

极低内阻的高效传输通道：AP100N03CD 拥有***的导通内阻表现，在 VGS=10V 时的典型内阻*为 3.6mΩ。配合其高达 100A 的连续漏极电流承载能力，为电池包的能量输出构建了一条“低损耗高速公路”。

强悍的抗雪崩与瞬态冲击能力：该器件具备高达 320A 的脉冲漏极电流承受力。其单脉冲雪崩能量高达 196mJ，在面对复杂工况下产生的瞬态高压反冲时，能提供极其强悍的抗击穿能力。

极速响应的安全切断特性：AP100N03CD 具有极短的开启延迟时间和较低的总栅极电荷，能够完美配合保护芯片的指令，在毫秒级甚至微秒级内干脆利落地物理切断主回路。

丝印为AR8507X的芯片暂时无法找到相关数据。

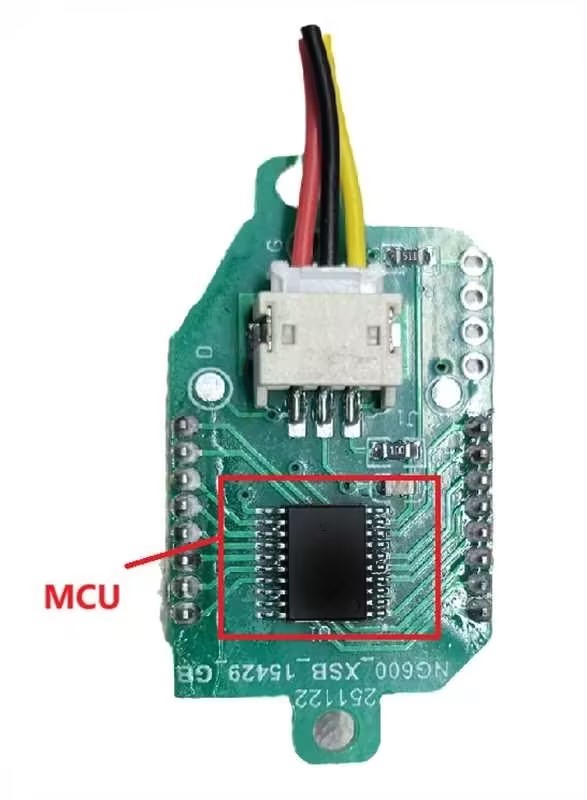

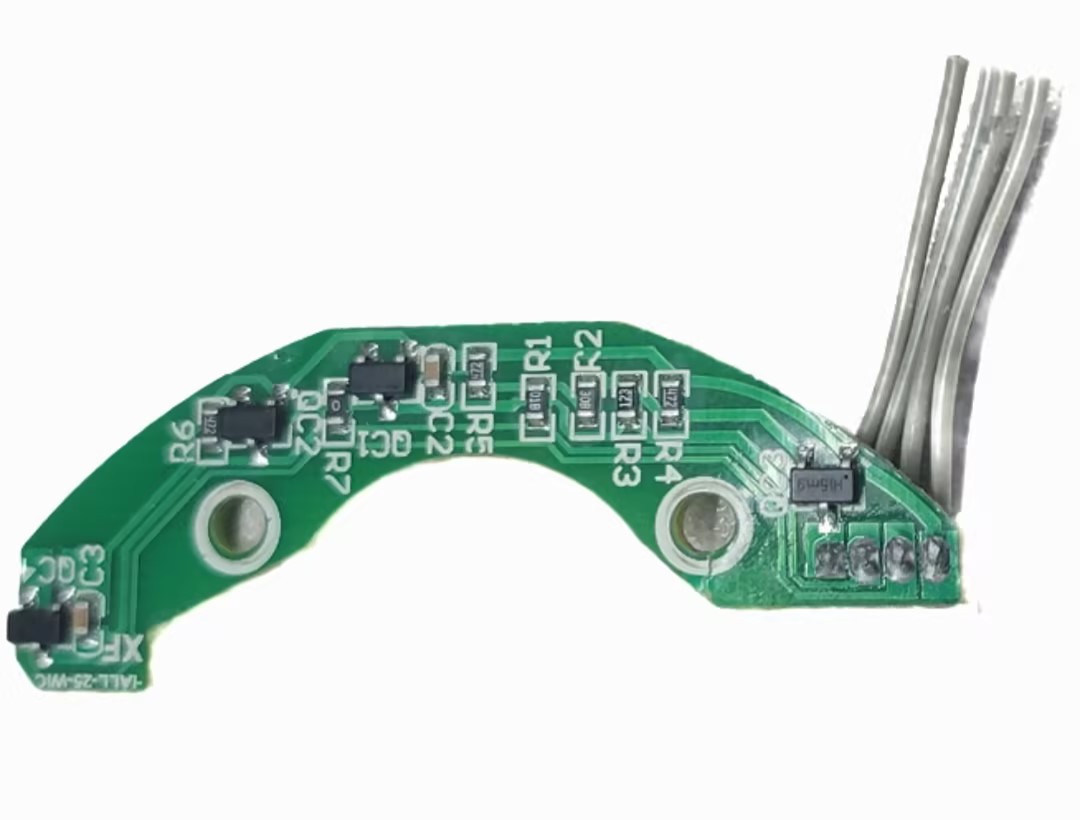

【霍尔板】

修枝剪的剪刀通常由动刀片和定刀片组成，电机通过减速机构带动动刀片往复运动，实现剪切。霍尔板用于检测剪刀的张开位置和闭合位置，让控制器知道刀片运动到哪里，从而控制电机正转、反转或停止。

04拆解总结

以下是锂电修枝剪拆解的具体元器件名单：

通过对这款锂电修枝剪的***拆解，其***性能背后的工程逻辑已然清晰。**值得关注的是，主控驱动板上的MCU与电机驱动副板上的MCU均来自其利天下。

主控 KY32DS024 凭借强悍算力与高集成度，将电池包的充放电管理、安全防护及整机调度统筹到位；驱动副板 KY32PS524 则精细放大驱动信号，并实时响应主控指令，让功率器件实现猛烈输出。两颗芯片各司其职、高效联动，在大功率、高频率的修枝剪工况下确保了整机的稳定性与响应速度——这正是其利天下芯片方案带来的越级表现。

可以说，正是其利天下的强“芯”赋能，辅以赛微的传感器、创芯微的电池保护等一系列***国产元器件的扎实堆料，这款锂电修枝剪才**终呈现出足以傲视同级的操控手感与强劲动力。这番由内而外的扎实做工，也让我们清晰地看到：国产芯片厂商在**园林工具的电控领域，已经完成了从“替代”到“**”的关键一跃。

本期拆解展示的各元器件，如需详细的技术手册，可后台与我们联系！
