网带炉 20Cr 空心管碳氮共渗变形难题：东宇东庵5大实操技

来源：发布时间：2026-05-10

导语

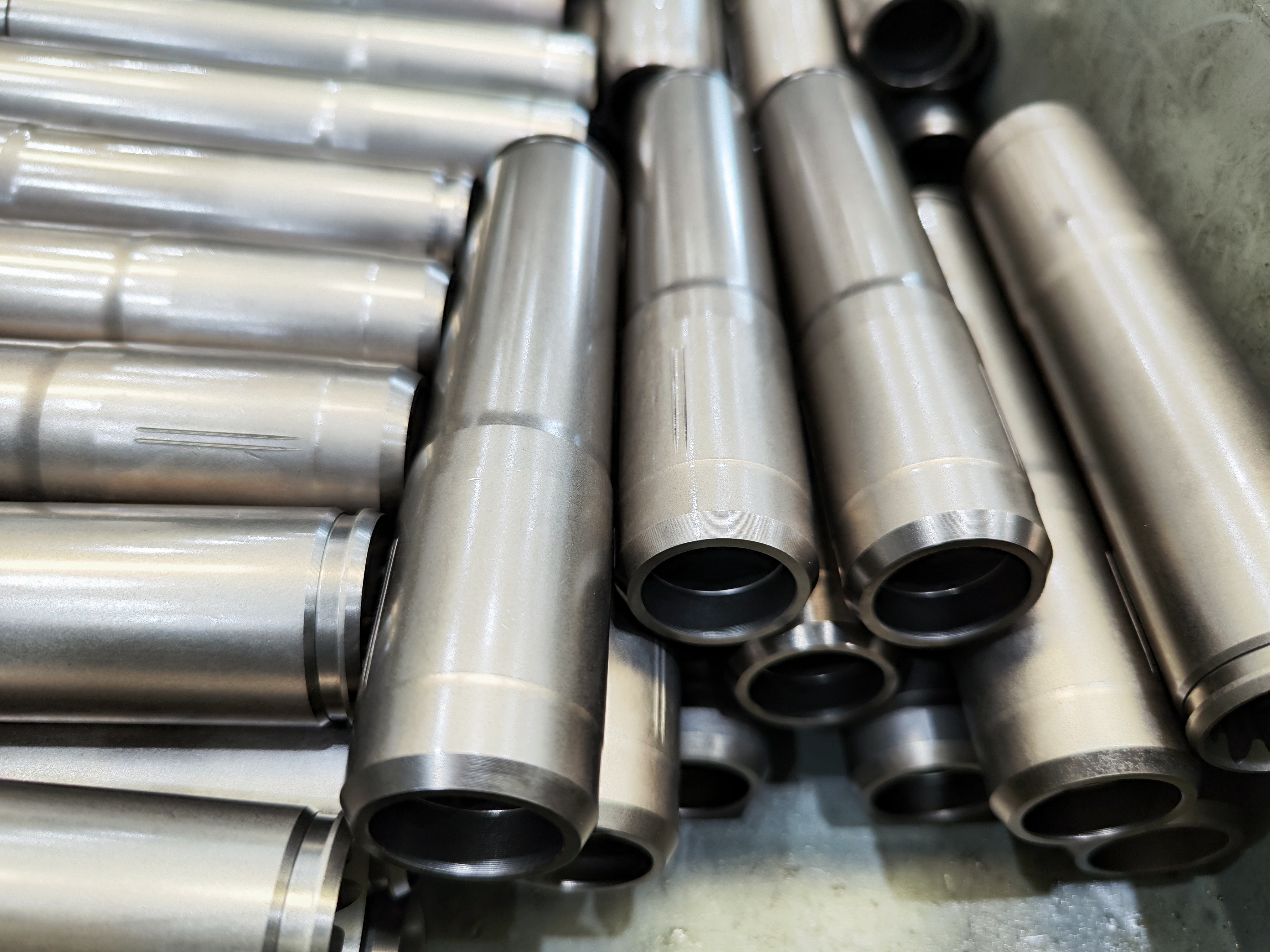

20Cr 空心管作为机械传动、液压系统、精密器械的部件，经碳氮共渗处理后可实现表面高硬度、高耐磨与心部强韧的性能匹配。但空心管壁薄、中空、结构不对称的特性，在网带炉连续生产中极易因热应力、组织应力叠加出现椭圆、弯曲、尺寸超差等变形问题，导致批量报废、成本飙升。

本文结合网带炉连续化生产特性与 20Cr 材料相变规律，拆解变形诱因，分享经量产验证的5 大实操技巧，兼顾 “控变形、保渗层、提效率” 三重目标，助力企业实现 20Cr 空心管碳氮共渗变形量≤0.05mm的稳定生产，全文干货可直接落地。

一、20Cr 空心管碳氮共渗变形诱因（先懂原因再控变形）

变形本质是热应力、组织应力、残余应力三重应力叠加，超出材料屈服强度引发的不可逆形变，结合 20Cr 材质与空心管结构，诱因有 3 点：

温度是控变形的**，20Cr 空心管碳氮共渗需严格锁定 “低温匀速、分段控温” 原则，适配网带炉多温区特性：

碳势、氨气流量直接影响渗层组织与相变过程，参数失衡易导致残余奥氏体超标、组织比容差异大，诱发变形，网带炉量产按 “低碳势、稳氨量、合理强渗扩散比” 控制：

碳势控制：强渗 1.0%-1.1%，扩散 0.8%-0.9%：强渗时间与扩散时间比例 3:1（如强渗 3h、扩散 1h），避免碳浓度过高引发淬火开裂，或过低导致硬度不足；
氨气流量：0.3-0.5m³/h（单炉）：氮元素细化晶粒、降低相变温度，减少热变形；流量过高易产生氢脆、表面黑网，过低则渗氮不足、变形增大；
气氛均匀性管控：定期清理网带炉炉内风扇、导流板，确保炉气循环均匀，避免局部碳氮浓度差异导致的组织不均与变形。

网带炉为连续输送模式，空心管装炉方式直接决定受力状态，是控制弯曲、椭圆变形的关键，是 “均匀分散、对称受力、避免悬空”：

摆放方式：横向平铺 + 单层排布：空心管轴线与网带运行方向垂直，单层平铺不堆叠，相邻工件间距≥10mm，防止接触挤压变形；严禁竖直悬空摆放，避免自重引发弯曲；
**工装辅助：批量生产定制 “空心管**托盘”，托盘设弧形定位槽（与管外径匹配），每槽 1 件，避免滚动移位；薄壁管（壁厚＜3mm）可采用 “内芯支撑”（耐高温陶瓷芯），防止加热 / 冷却时内孔椭圆；
网带速度匹配：根据空心管规格（长度、壁厚）调整网带速度，确保工件在预热、加热、共渗、淬火各区停留时间，避免因节拍过快导致加热不足或过烧变形。

淬火冷却为变形高发环节，20Cr 空心管碳氮共渗后采用 “预冷分级淬火 + 恒温油冷”，平衡冷却速度与组织应力，参数如下：

淬火预冷：出炉后预冷至 780-800℃：共渗后不直接淬火，在炉口保温区预冷 3-5min，降低工件温度梯度，减少淬火时内外温差，抑制热应力变形；
淬火介质：**等温淬火油，油温 80-100℃：油温过低（＜60℃）冷却过快，组织应力激增；过高（＞120℃）硬度不足、渗层不均；网带炉淬火槽配恒温循环系统，油温波动≤±5℃；
冷却方式：整体浸入 + 无搅动：空心管平稳浸入油中，避免剧烈搅动导致局部冷却过快；控制淬火时间 15-20min，确保马氏体转变充分，减少残余奥氏体引发的后续变形。

20Cr 空心管原材料缺陷、机加工残余应力是热处理变形的 “隐形诱因”，需建立 “预处理 — 碳氮共渗 — 低温回火” 的全流程去应力闭环：

回火：180-200℃低温回火 2h：淬火后及时回火，消除淬火残余应力，稳定马氏体组织，减少后续使用中的尺寸变形；回火温度严禁超过 250℃，否则硬度会降至 HRC58 以下，影响耐磨性能。

采用以上 5 大技巧后，网带炉连续生产 20Cr 空心管碳氮共渗，变形控制与性能指标如下：

20Cr 空心管碳氮共渗变形控制，是 “控热应力、稳组织应力、消残余应力”，网带炉连续生产无需复杂设备改造，落地 “分段控温、气氛精调、工装定位、分级淬火、预处理闭环”5 大技巧，即可实现变形量稳定可控，兼顾渗层质量与量产效率。
