其利天下电动工具无刷驱动方案：无感 FOC 算法，实现高能效与静音双突破

在电动工具无刷化浪潮中，用户对动力强劲、续航持久、运行安静的需求日益严苛，而传统方波控制方案在高速运转时易出现转矩脉动大、噪音高、能效低等问题，难以满足**电动工具与高速清洁设备的使用要求。

其利天下基于自研KY32DS024高性能32位MCU，打造新一代电动工具无刷驱动板，以深度优化的无感FOC矢量算法为**，配合高集成硬件架构，实现电能转化效率提升至92%与噪音降低10-12dB的双重突破，同时兼顾高低压平台适配与全场景保护，为电钻、电扳手、角磨机、高速吸尘器等设备提供***驱动体验。

一、行业痛点：传统驱动方案的能效与噪音瓶颈

传统电动工具无刷驱动多采用方波或简易SVPWM控制，存在三大**痛点，制约产品升级：

1. 能效偏低，续航受限

方波控制在高速运转时相电流波形畸变明显，转矩脉动大，电能转化效率普遍低于85%，导致电池续航短、工具发热严重，尤其在10万转以上高速场景，能效损耗更为突出。

1. 噪音刺耳，体验不佳

换相时刻不准确引发高频啸叫，普通无刷工具运行噪音多在70-80dB，长时间使用易造成听觉疲劳，影响作业舒适度与产品**定位。

1. 调试复杂，量产困难

传统无感方案对电机参数敏感，换相点易漂移，需大量人工调试，批量生产良率难保障，无法满足电动工具规模化交付需求。

二、**突破：无感FOC算法，解锁能效与静音新高度

其利天下电动工具无刷驱动板的**竞争力，在于KY32DS024芯片深度优化的无感FOC矢量控制算法，从底层解决传统方案的能效与噪音难题：

1. 无感FOC算法原理：精细磁场定向，高效能量转化

FOC（磁场定向控制）通过实时检测电机转子位置与相电流，将三相电流分解为励磁电流与转矩电流，实现磁场与转矩的解耦控制，使电机始终运行在比较好工作点，电能转化效率提升至92%，比传统方波方案高出7-10个百分点。

1. 平滑换相技术：消除高频啸叫，降噪10-12dB

针对无感FOC换相误差问题，KY32DS024采用基于相电流积分的闭环换相校正技术，实时调整换相延时角度，确保换相时刻精细无误，彻底消除高频电磁啸叫。高速运行时电磁噪音可降至60dB以内，接近图书馆安静环境，大幅提升手持作业舒适度。

1. 智能负载自适应：轻载省电，重载满力

算法内置负载检测与动态功率调节模块，轻载时自动降低输出功率，减少无效能耗；重载时瞬间拉满扭矩，确保电钻、角磨机等工具在钻孔、切割等**度作业中动力不衰减，实现续航与性能的完美平衡。

三、硬核芯片支撑：KY32DS024，无感FOC的性能底座

作为驱动板的“控制大脑”，KY32DS024专为高速无刷电机控制设计，提供强劲算力与丰富外设，保障无感FOC算法流畅运行：

1. 高性能算力内核

搭载ARM Cortex-M0内核，比较高主频48MHz，配备单周期硬件乘法器，可支撑高速FOC算法实时运算，确保电机在10-15万转高速工况下控制响应速度达微秒级。

1. 高精度模拟外设

内置12bit 1Msps高速ADC、2路PGA可编程运算放大器、2路模拟比较器，支持单电阻/双电阻高精度电流采样，无需外置信号调理器件，采样精度达0.1%，为无感FOC提供精细数据支撑。

1. 专业电机驱动接口

16位EPWM支持3通道6路互补输出，带死区控制、硬件刹车、同步触发功能，可精细驱动三相高速无刷电机，换相时间误差控制在1μs以内，配合平滑换相技术实现***静音。

1. 工业级稳定特性

工作电压2.5-5.5V宽压兼容，-40℃~105℃工业级温度范围，停止模式功耗低至1μA，适配电动工具严苛作业环境，长期高速运行不掉频、不宕机。

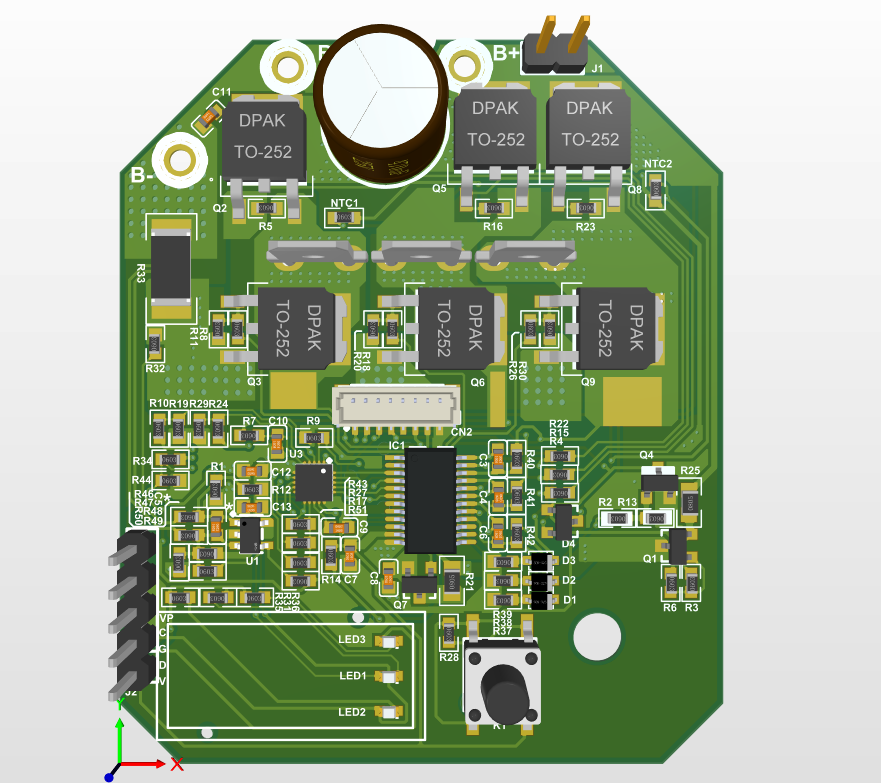

四、高集成架构：简化设计，适配全电压平台

驱动板采用MCU与栅极驱动器一体化集成设计，带来三重**优势，助力厂家快速量产：

1. 节省PCB面积，简化电路设计

单芯片集成控制与驱动功能，外围器件减少60%以上，PCB面积缩减30%，无需复杂隔离设计，降低电磁干扰风险，适配电动工具小巧紧凑的结构需求。

1. 多电压平台全覆盖

提供45V、250V、600V多种栅极驱动器电压等级，兼顾低压锂电手持工具（如电钻、锂电扳手）与高压工业级工具（如重型角磨机、园林设备），一套方案通吃全电压场景，减少研发与备货成本。

1. 量产稳定高效

支持批量自动化参数校准，产线单台调试*需30秒，硬件预留20%功率冗余，适配元器件批次波动，量产良率稳定达99.5%，7天即可出样落地，加速新品上市周期。

五、全场景应用：从电动工具到高速清洁设备

依托无感FOC算法与KY32DS024芯片的强大性能，驱动板适配全品类高速电机设备，展现***适配能力：

1. 13万转无刷吸尘器

作为PCBA方案控制**，实现能效提升40%、续航延长1小时，支持手持、立式、除螨仪、商用吸尘器全品类，高速运行时吸力稳定、噪音低，提升清洁体验。

1. 电动工具全系列

电钻、电扳手、角磨机等工具在无感FOC驱动下，动力输出更平稳，重载作业时无卡顿，续航提升25%，噪音降低至65dB以下，符合**工具市场需求。

1. 风扇灯与商用设备

在42寸风扇灯中作为“***中枢”，通过闭环控制系统实现风扇电机静音、平滑、高效运转；覆盖无线洗地机、车载吸尘器等商用大功率设备，适配7天出样机、量产良率99.5%的交付需求。

六、多重保护：安全可靠，长期稳定运行

驱动板内置过流、过压、欠压、过温、堵转、硬件急停六重保护机制，毫秒级响应，确保工具在恶劣工况下安全运行：

• 过流保护：检测到异常电流时，0.1ms内切断输出，防止电机与驱动板烧毁；

• 过温保护：温度超过105℃时自动降功率，避免高温导致器件老化；

• 堵转保护：电机卡死时立即停止输出，保护电池与电机免受损坏；

• 硬件急停：支持外部紧急停止信号，确保作业安全。

总结：无感FOC驱动板，**电动工具性能升级

在锂电化、无刷化、智能化的行业趋势下，高能效与静音已成为**电动工具的**竞争力。其利天下电动工具无刷驱动板，以KY32DS024为**，通过深度优化的无感FOC算法，实现能效与静音的双重突破，搭配高集成设计、全电压平台适配与多重保护机制，为厂家提供一站式无刷驱动解决方案。

选择这款驱动板，既能提升产品性能与用户体验，又能简化设计、降低成本、加速量产，助力电动工具厂商在激烈市场竞争中抢占先机。
