弱电工程之弱电图纸怎么看？从图例到识图

其实看图纸一点都不难，这篇，我就教你，怎么 10 分钟看懂一张弱电图纸，新手也能学会。

 弱电图纸的三个部分，分别看什么？

首先，你要知道，弱电图纸一般分成三个部分，你要一个个看：

1.平面图：就是建筑的平面图，上面标了每个房间的设备在哪，线怎么走，这个是直观的，你先看这个，就能知道，哪个房间要装什么设备。

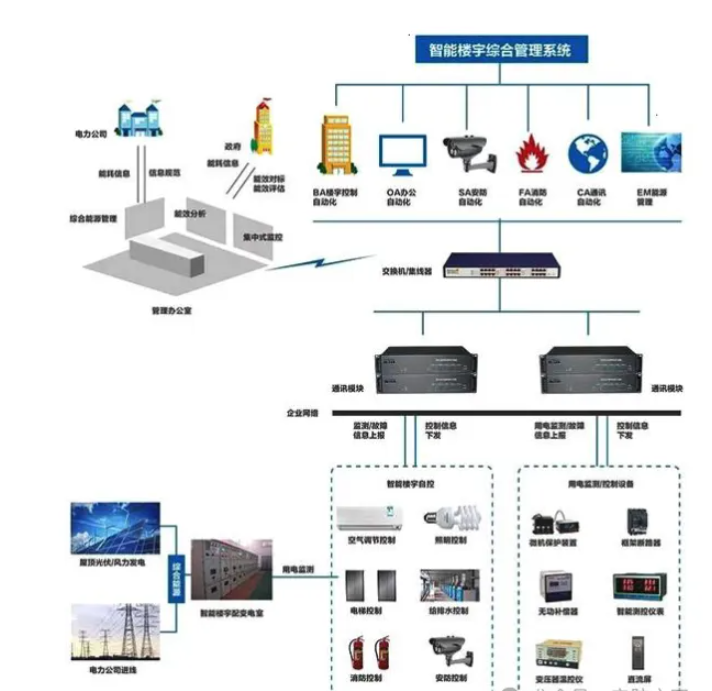

2.系统图：这个是整个系统的架构图，比如监控的系统图，会告诉你，前端的摄像头，怎么连到交换机，怎么连到 NVR，怎么连到显示器，整个系统的架构是什么样的。

3.原理图：这个是设备的接线图，比如门禁的接线图，告诉你哪个线接哪个端子，这个是接线的时候用的。

一般你拿到图纸，先看平面图，再看系统图，看原理图，就全懂了。

 常用图例大全，一张图看懂所有符号

很多人看不懂图纸，就是看不懂那些符号，其实这些符号都是统一的，我给你列几个常用的，你记下来：

・ 摄像机：监控的摄像头，一般长这样，一看就懂

・ 读卡器：门禁的读卡器，一般在门旁边

・ 信息插座：网线的插座，就是我们说的网口

・ 电视插座：有线电视的插座

・ 音箱：广播的音箱

・ 对讲分机：楼宇对讲的户内分机

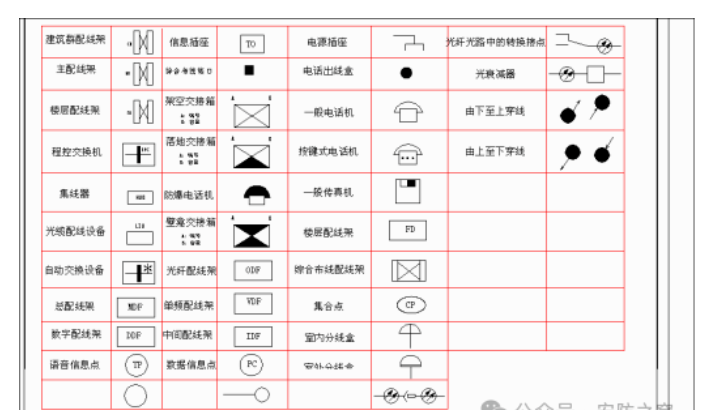

这些就是常用的图例，你把这些记下来，看图纸的时候，一看符号就知道是什么设备了，完整的图例我给你整理好了，你可以收藏：

 线型与标注：怎么看这根线是什么线？

图纸上的线，上面都会有标注，告诉你这根线是什么线，比如：

・UTP CAT6：就是六类非屏蔽双绞线，也就是我们说的六类网线

・4 芯单模光纤：就是 4 芯的单模光纤

・*RVV2\1.0：就是 2 芯的电源线，1.0 平方的，用来给设备供电的

・*RVVP4\0.75：就是 4 芯的屏蔽线，一般用来给门禁、报警的信号线用的

是不是很简单？你看线上面的标注，就知道这根线是什么，要穿什么管，比如标注里会写 SC20，就是穿 20mm 的钢管，PVC20 就是穿 20mm 的 PVC 管。

 实战案例：拿一张真实的图纸，带你一步步看

我给你找了一张真实的影院的弱电图纸，我们来看一下：

你看，这张是监控的系统图，左边是前端的摄像头，每个摄像头出来一根线，标了 CAT6，就是六类网线，然后连到交换机，交换机再连到 NVR，NVR 再连到显示器，是不是一下子就看懂了？

再看下面的，每个设备的型号都标了，摄像头是多少像素的，交换机是多少口的，都写的清清楚楚，你照着这个采购设备就行。
