弱电工程之综合布线系统全解析，含标准规范

很多人问我，弱电工程系统里，基础的是什么？答案就是：综合布线。

不管是监控、门禁、还是办公网络，所有的信号，都要靠综合布线来传，它就像是整个弱电系统的血管，所有的系统都要靠它，这篇，我们就把综合布线系统彻底讲清楚。

为什么说综合布线是所有系统的基础？

很多人做项目，不重视综合布线，线随便拉，结果做完了，监控经常掉线，网络经常卡，返工，花了更多的钱。

其实综合布线就是整个弱电的基础，基础打不好，上面的系统再贵，也没用，就像盖房子，地基不好，楼再高也会塌。

七大子系统，整个布线的架构是什么样的？

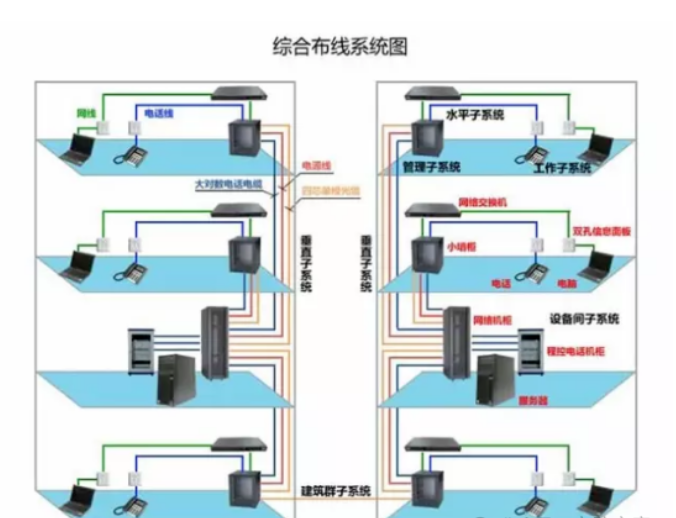

综合布线一共分成了七个子系统，很多人搞不懂，我给你用一张图讲清楚：

我一个个给你讲，非常好懂：

工作区子系统：就是你办公室的那个网口，还有从网口到电脑的那根跳线，就是用户直接用的部分，也就是 “一米”。

水平子系统：就是从你办公室的网口，到楼层的配线间的那根线，这根线的长度，国标要求不能超过 90 米，记住，90 米，超过了信号就不行了。

管理子系统：就是楼层的配线间，里面的配线架、交换机，就是把水平的线，在这里管理，你要跳线什么的，都在这里。

垂直干线子系统：就是从楼层的配线间，到一楼的机房的那根大线，比如大对数电缆，或者光纤，把所有楼层的线，都汇总到机房。

设备间子系统：就是一楼的机房，里面的核心交换机、服务器这些，整个系统的。

进线间子系统：就是运营商的线进来的地方，比如电信的光纤，从这里进到我们的机房。

建筑群子系统：就是楼和楼之间的线，比如小区里，1 号楼到 2 号楼的线，就是这个。

是不是一下子就懂了？整个布线的架构，就是从用户，到楼层，到机房，到楼外，就是这么一个结构。

国标里的长度限制，你必须记牢

综合布线的国标里，有几个长度限制，你必须记牢，不然做出来的项目不合格： ・水平子系统的线：长 90 米，这个是硬要求，不能超 ・工作区的跳线：长 5 米，就是从网口到电脑的那根线 ・管理间的跳线：长 20 米，就是配线架到交换机的那根线 ・整个链路的总长度：不能超过 100 米，也就是 90+5+5，刚好 100 米，这就是我们常说的网线多传 100 米的由来。

很多新手做项目，水平的线拉了 100 米，结果加上跳线，总长度就超了，信号就不行了，这个一定要注意。

施工要点：布线的时候要注意什么？

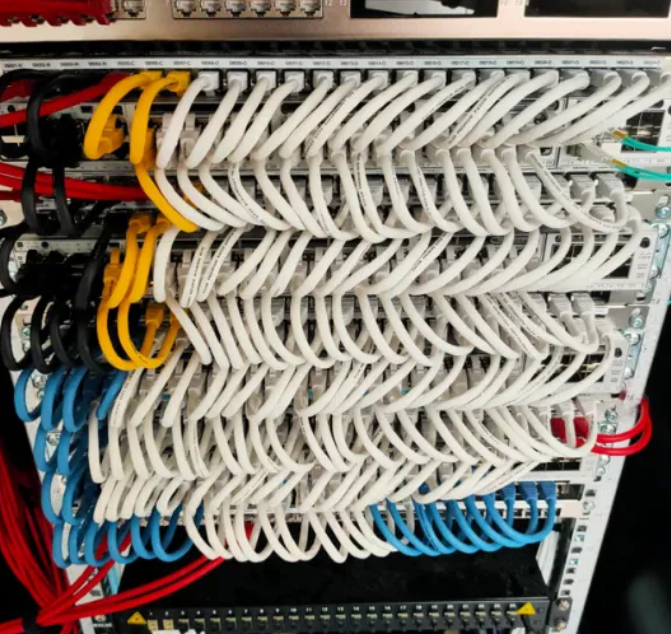

布线的时候，有几个要点，你要注意，做好了，你的布线就能用十几年都没问题，给你看一下规范的布线是什么样的：

拉网线的时候，拉力不能太大，不然会把线的芯拉坏，以后信号就不行了，一般拉力不要超过 100N。

强弱电要分开走，不能穿在同一个管里，不然强电会干扰弱电的信号，导致网络卡顿，监控掉线。

线做完了，一定要做标签！这个我们下一篇详细讲，没标签，以后维护的时候，你根本不知道哪根线是哪根。
