从成因到防治：35kV电缆短路故障分析与智能定位装置应用

一、故障概况

某年11月23日8时15分，某35kV XX变电站304号XX线路发出短路故障告警，运维人员至一时间开展现场巡查，在变电站出线塔约190m处电缆沟内，发现35kV进线电缆中端接头处存在严重放电、烧焦及击穿痕迹，故障点明确，随即启动应急处置与技术分析工作。

二、故障现场勘查情况

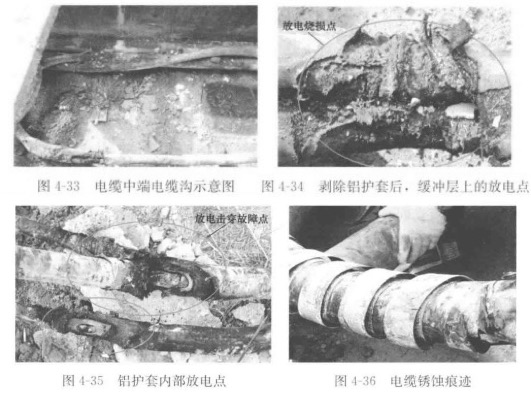

故障定位后，技术人员立即开展破拆勘查，确认304号进线A、B、C三相电缆均已烧毁击穿，直接引发线路跳闸。进一步检查发现，击穿点向电缆远端延伸区域，钢带保护层因长期受潮出现大面积锈蚀，多层钢带均锈迹严重，绝缘防护能力大幅下降。

故障相电缆总长约398m，故障中端头位于距进线塔190m处的放置室。该放置室底部及墙面采用水泥砂浆垒砌灌浆，上部楼板未做密封处理，且未设置外排排水沟，雨水、雪水长期渗漏并汇聚成污水，电缆长期浸泡其中。 同时，中端头制作存在工艺瑕疵，潮气、水汽持续侵入电缆内部，导致钢带铠甲、铜带铠甲层严重氧化锈蚀，电缆绝缘性能持续劣化，终引发绝缘击穿、三相短路故障。

三、电缆故障诊断与防控策略

（一）常规运维诊断措施

1.定期试验监测：严格执行设备运行检修规程，按周期检测电缆绝缘电阻，通过简易高效方式精确判断电缆健康状态，提前发现绝缘劣化隐患；

2.强化环境治理：整改电缆中间头放置室，完善密封、排水与防水措施，杜绝积水浸泡，从源头消除潮湿锈蚀风险；

3.规范工艺管控：严格执行电缆接头制作工艺标准，加强施工过程监督与验收，杜绝工艺瑕疵导致的受潮、放电隐患。

（二）智能技术防控方案

安装电缆分布式故障定位装置，实现故障实时监测、精确定位与快速处置，变被动抢修为主动预警，大幅降低故障影响范围与停电时间。

四、电缆分布式故障定位装置技术解析

（一）产品构成

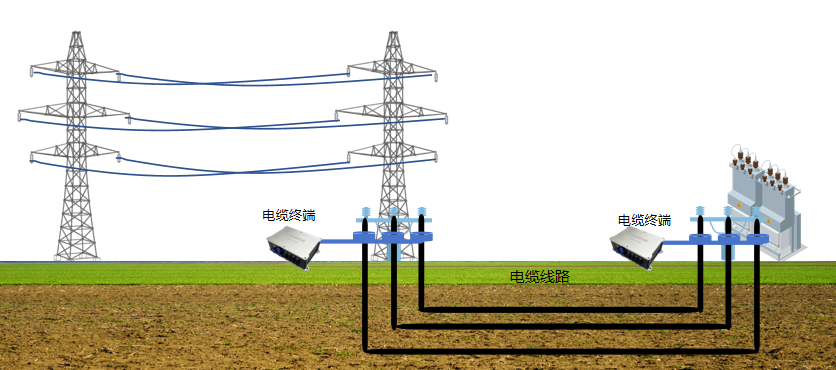

装置由数据采集处理模块与电缆精确定位软件两部分组成，可实时采集线路负荷电流、故障高频行波电流，通过嵌入式软件对波形数据智能分析，实现故障精确定位，全覆盖提升配电电缆运维效率与运行水平。

（二）关键系统功能

1.实时监测：终端实时采集线路负荷电流、电压等运行数据，上传至后成算法分析，全程掌握电缆状态；

2.故障定位：采用电流行波故障测距技术，定位精度可达±(0.5%×L+5)米，精确锁定故障位置；

3.故障选线：实时监测环网柜各电缆回路运行状态，快速完成故障回路选线与区间定位，提升处置针对性。

（三）关键技术优势

1.运维高效支撑：在线精确定位强化隐患研判，辅助提升故障定位精度，缩短故障查找与处置时间；

2.全状态在线监测：实时监控电缆负荷电流、绝缘隐患放电等参数，提前规避安全风险；

3定位精确可靠：故障选线准确度＞90%，故障诊断成功率≥95%，定位精度＜±(0.5%×L+5)m；

4.低功耗高精度：装置功耗≤10W，采用北斗/GPS授时，同步误差小于20ns，保障测距精确度。

六、总结与建议

本次35kV电缆中间接头短路故障，暴露出电缆敷设环境、施工工艺、日常运维中的典型隐患。通过环境整改、工艺规范、定期试验等常规措施，可筑牢基础防护；搭配电缆分布式故障定位装置，能实现故障早发现、快定位、速处置，全覆盖提升电缆线路安全运行水平。
