选型对比｜配网行波故障定位与预警装置VS故障指示器

作为电力网的末端，配电网直接与用户相连，它能敏锐地反映用户对供电安全、品质等方面的要求，其运行安全性、可靠性和经济性直接关系到社会生产与人们的生活。配电网一旦发生故障，就会造成社会生产的巨大损失，给人们生活带来极大的不便。

据统计，电力系统中80%以上的故障来源于配电网，因此，高自动化水平的配电网故障诊断是经济发展和人民生活质量提高的重要保障。加强配电网故障诊断的研究具有相当大的社会效益和经济效益，其主要目的在于:当配电网发生故障或运行异常时可以快速地模拟出需要隔离的区域和所要操作的开关，并根据实际停电状况及时给出故障隔离后较好的供电恢复方案。故障后的快速诊断和供电恢复，能突出地缩短停电时间、减少停电带来的不便、缩小故障停电面积和降低停电损失，并很大程度地提高供电部门的故障处理水平，确保供电可靠性、供电质量和系统安全稳定运行。

一、配电网故障诊断：刚需与痛点

配电网覆盖城乡山区，长期暴露在恶劣环境中，故障频发且排查难度大。传统故障诊断存在两大关键痛点：

1.定位粗放：能划定故障区间，无法精确到具体杆塔，人工巡线耗时久、效率低；

2. 故障适配差：对小电流接地、高阻接地、瞬时故障等识别率低，易误报漏报，难以满足复杂配网运维需求。

高效故障诊断需实现快速定位、精确判别、提前预警，缩短停电时长、缩小停电范围，这也是两类监测装置的关键研发目标。

二、故障指示器

1. 工作原理

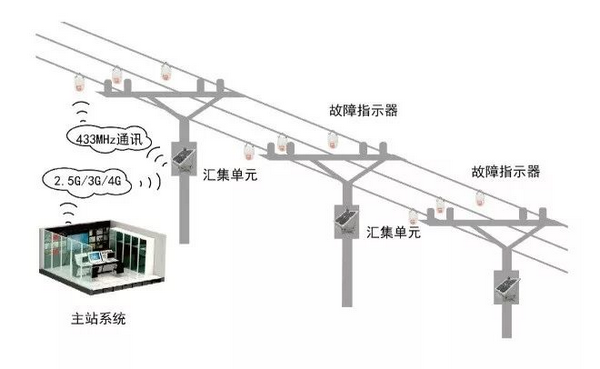

故障指示器通过检测故障电流实现区段定位：线路故障时，电源至故障点流过故障电流，该区间内指示器就地闪灯/翻牌，故障点后无指示，指示与未指示区间即为故障区段。

2. 关键优势

技术成熟、现场运行稳定，短路故障判断准确率高；

成本低廉，批量安装便捷，是基础配电自动化的实用方案。

3. 明显短板

定位精度低：能区间定位，无法精确到杆塔，需人工逐段排查；

接地故障适配差：依赖单相电流信号，采样率低、无暂态分析，小电流接地故障识别率极低，适配场景受限；

抗干扰弱：易受电磁干扰，误报率高，无预警与远程智能运维功能。

三、配网行波故障定位与预警装置

1. 关键原理

装置集成采集、处理、通信、供电等模块，通过高精度CT实时监测线路电场、负荷电流及故障高频行波波形，基于行波测距原理，结合AI算法实现故障精确定位与类型判别。

2. 关键优势（关键性能）

定位极准：故障定位误差＜100米，直接锁定杆塔级点位；

故障全适配：覆盖短路、各类接地、断线故障，可识别10千欧高阻接地，灵敏度拉满；

响应超快：故障定位时间＜5分钟，远快于传统排查；

稳定可靠：抗电磁干扰强，误报率极低，7×24小时全天候监测。

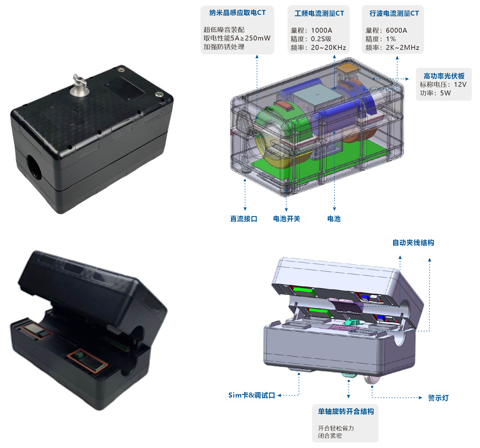

3. 实用设计亮点

支持带电安装，无需停电，单轴开合结构自适应8-35mm导线；

双CT取电+太阳能+大电容电池，供电不间断，2.5A即可启动，功耗300mW；

4G、APN专网传输+国产安全芯片，数据安全有保障；

具备远程参数配置、软件升级、设备自检，运维效率翻倍。

4. 全功能覆盖

实时监测、定时上传、故障波形采集、远程通信、精确定位、类型辨别、历史数据存储、异常自检，实现故障后速处+故障前预警全周期管理。

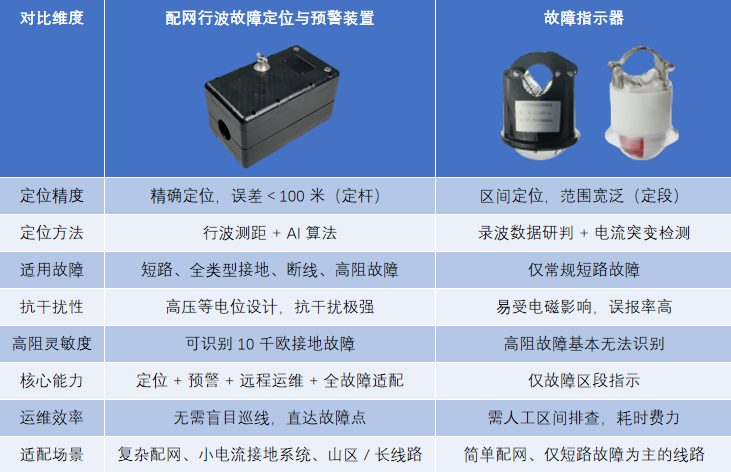

四、关键维度深度对比

五、总结与选型建议

1.故障指示器

适合预算有限、线路简单、短路故障为主的基础配网，可低成本实现区段定位，但无法解决接地故障、高阻故障等关键痛点。

2.配网行波故障定位与预警装置

适合复杂配网、小电流接地系统、对供电可靠性要求高的场景，以米级定位、全故障适配、主动预警、远程智能运维，彻底解决传统监测短板，大幅提升故障处置效率，降低运维成本与停电损失。 随着配网智能化升级，行波故障定位与预警装置凭借全能型优势，正成为配网故障监测的主流方案，助力供电企业实现从“故障抢修”到“主动防控”的转型。
