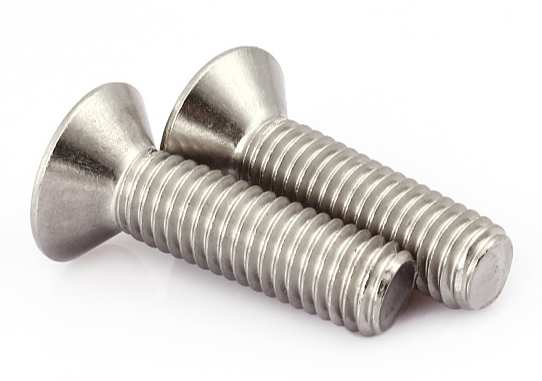

在机械设计与制造中，沉头螺栓因其头部与安装面齐平的特点，广泛应用于需要平整外观或避免干涉的场景。其中，M10沉头螺栓是常见的规格之一，其沉孔尺寸的准确设计直接影响装配效果与结构强度。本文将结合国家标准及实际应用，详细解析M10沉头螺栓的沉孔尺寸要求，并附相关技术建议。

一、M10沉头螺栓的标准沉孔尺寸

根据国家标准 GB/T 152.2-2014，M10沉头螺栓的沉孔尺寸需满足以下参数：

• 沉孔直径（dc）：11.5mm（最小值）至11.75mm（最大值）。

• 该尺寸需与螺栓头部锥角（通常为90°）匹配，确保螺栓头完全嵌入沉孔内，避免突出或间隙过大。

• 沉孔深度（t）：10.4mm（最小值）至10.65mm（最大值）。

• 深度需覆盖螺栓头高度（约9.64~10mm），同时预留加工余量，防止因公差导致装配困难。

二、实际应用中的注意事项

1. 弹垫兼容性：
   若需使用弹簧垫圈（防松），需额外考虑弹垫厚度（约2.6mm）。此时，沉孔深度需调整为：
   总深度 = 螺栓头高度 + 弹垫厚度 ≈ 12.24~12.6mm。
   若原沉孔深度不足，螺栓头会突出表面，影响美观或导致装配干涉。

2. 公差控制：

• 沉孔直径公差建议控制在 ±0.1mm 内，避免因孔径过大导致螺栓松动，或过小导致装配困难。

• 深度公差建议控制在 ±0.15mm 内，确保螺栓头与沉孔底部贴合，分散应力。

3. 材料适配性：

• 软质材料（如铝合金、塑料）需适当增大沉孔直径，防止加工时孔壁变形。

• 硬质材料（如钢、不锈钢）可按标准尺寸加工，但需注意刀具磨损对孔径的影响。
