正高电气：可控硅模块芯片贴合工艺

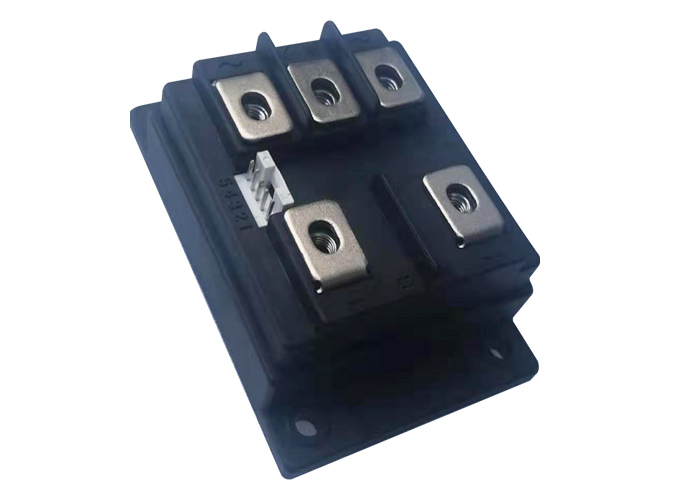

  可控硅模块作为电力电子系统的重要组件，其芯片贴合工艺直接影响器件的可靠性、热性能及高频工作能力。在高频工况下，芯片贴合需兼顾机械强度、热传导效率与电气连接稳定性，本文将从材料选择、工艺优化及质量控制三方面解析关键技术。

  一、贴合材料体系创新

  可控硅模块芯片贴合材料需满足高温稳定性、低热阻及高导热性要求。当前主流方案包括：

  导电胶体系：以银填充环氧树脂为主，通过纳米银颗粒（粒径50-100nm）提升导热率至3-5W/(m·K)，同时降低固化收缩率至0.5%以下。新型导电胶采用双组分设计，A组分含环氧树脂与银粉，B组分为潜伏性固化剂，175℃下120分钟完成固化，实现无气泡贴合。

  共晶焊料：金-硅共晶合金（69%Au-31%Si）在363℃熔融时形成冶金结合，热导率达150W/(m·K)，适用于高频大功率场景。通过预镀0.25μm金层与预成型片技术，可消除孔洞缺陷，提升结合强度至30MPa。

  烧结银技术：纳米银浆在250℃下烧结形成多孔结构，孔隙率控制在15%-20%，既保证导热性（＞20W/(m·K)），又缓解热应力。该技术使可控硅模块在20kHz开关频率下的结温波动降低42%。

  二、精密贴合工艺控制

  高精度定位系统：采用激光对准与机器视觉复合定位技术，定位精度达±2μm，角度误差＜0.05°。对于边长10mm的芯片，贴装偏移量控制在芯片尺寸的0.2%以内，确保引脚对齐精度。

  动态压力控制：通过压电陶瓷执行器实现压力实时调节，贴合压力范围5-50N可调。在共晶焊接中，采用阶梯式加压工艺：初始压力10N保持30秒，熔融阶段增至30N持续15秒，冷却阶段降至5N，防止芯片开裂。

  热管理优化：贴合过程在热氮气环境（O₂含量＜10ppm）中进行，配合红外加热与液冷基板复合控温系统，使温度均匀性±2℃，消除热梯度导致的应力集中。

  三、可靠性增强技术

  界面强化处理：在芯片背面与基板表面制备微纳结构，通过化学蚀刻形成5-10μm深的金字塔阵列，增加机械互锁面积，使剪切强度提升至45MPa。

  应力缓冲层：在芯片与基板间引入0.1mm厚的硅胶缓冲层，弹性模量控制在0.5-1MPa，将热循环（-55℃~150℃）下的疲劳寿命延长至10⁶次以上。

  在线检测系统：集成声学显微镜与X射线层析成像技术，实时检测贴合层空洞率。要求空洞总面积＜5%，单个空洞直径＜50μm，确保高频信号传输完整性。

  四、工艺发展趋势

  随着第三代半导体材料（SiC、GaN）的应用，可控硅模块贴合工艺正向较低温（＜150℃）、超高速（纳秒级）方向发展。新型铟基焊料可在100℃下实现共晶结合，配合脉冲激光加热技术，将贴合周期缩短至30秒以内。同时，AI驱动的工艺参数自适应系统通过实时监测12项关键参数，动态优化贴合曲线，使产品良率提升至99.8%。

  可控硅模块芯片贴合工艺作为电力电子封装的重点环节，其技术突破直接推动着高频、高功率密度器件的发展。通过材料创新、工艺精细化及智能化控制，现代贴合技术已实现微米级精度、毫秒级响应及百万次级可靠性，为5G基站、新能源汽车充电桩等高频场景提供坚实支撑。
