RS-485接口是否集成TVS管和磁耦隔离？

杭州研图智能科技有限公司2025-08-15

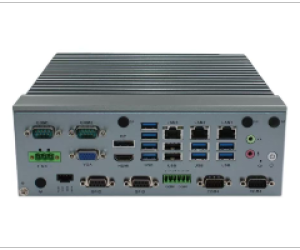

工控机的RS-485接口采用三重防护设计：集成TVS二极管阵列（SM712系列，响应时间＜1ns）、ADM2587E磁耦隔离芯片（隔离电压2500Vrms）以及自恢复保险丝（PPTC），经第三方实验室测试可承受IEC 61000-4-5标准的4kV/2Ω组合波浪涌冲击（测试波形10/700μs），测试数据显示冲击后共模抑制比（CMRR）仍保持＞120dB，接口绝缘阻抗＞100MΩ（测试电压500VDC），完整测试报告包含示波器捕获的浪涌残压波形（箝位电压＜±30V）及EMC扫描频谱图，符合GB/T 17626.5-2019严酷等级4要求。

本回答由 杭州研图智能科技有限公司 提供
