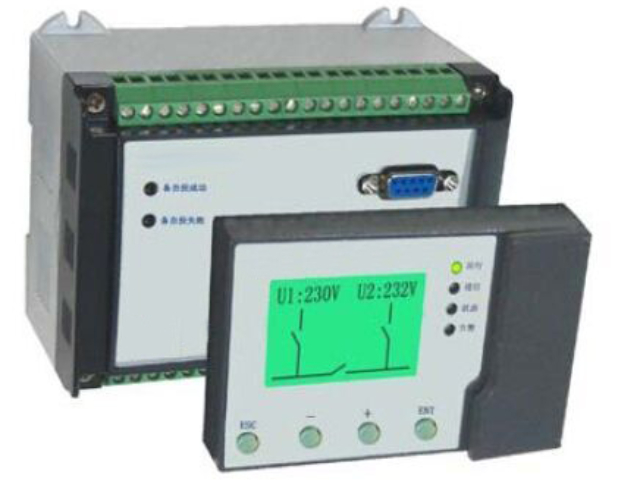

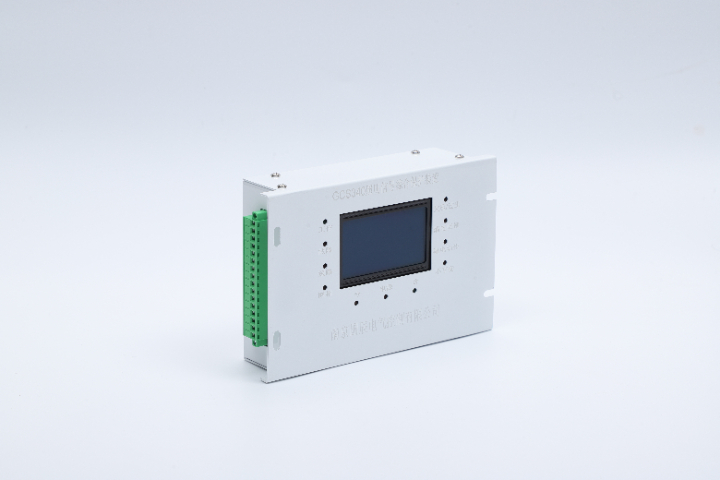

辽宁变电站智能监控系统装置

现代矿用变电站正告别过去保护、测量、监测设备分立设置的模式，转而向高度集成化的“保护测控一体化”终端发展。这种集成并非简单堆砌，而是在硬件和软件层面实现深度协同。在综合保护方面，一台智能保护装置不仅集成常规的过流、速断、零序等保护功能，更高级的还融合了防越级跳闸逻辑、电能质量分析以及故障录波能力。它不再是单一功能的继电器，而是一个区域电网的本地“守护大脑”。在状态监测方面，该装置同时集成了对自身所连接线路和设备的全息感知能力，可实时监测电流、电压、功率、功率因数等电气量，以及通过外接传感器监测电缆接头温度、开关柜局放、绝缘状态等非电量参数。所有保护和监测数据在装置内部进行初步分析与关联。例如，当监测到某支路温度异常攀升时，该信息可与电流数据共同用于预警，甚至在达到阈值前提前调整保护策略或联动通风设备。这种一体化设计，减少了设备数量和接线复杂度，提升了系统可靠性，并为上层系统提供了更丰富、更融合的数据基础，是实现智能预警和准确运维的前提。其内核级安全架构为工控系统提供更高防护。辽宁变电站智能监控系统装置

防越级跳闸系统绝非一个单独运行的“信息孤岛”，其效能非常依赖于与矿用变电站综合自动化系统的深度集成与数据共享。这种集成体现在三个层面：数据采集层面，防越级系统需要实时获取全站各开关的电流、电压采样值，这些数据来源于合并单元或智能终端，本身就是自动化系统数据网络的一部分。逻辑决策层面，防越级的区域闭锁或集中式判定逻辑，需要依赖自动化系统维护的实时电网拓扑模型。该模型能动态反映开关的分合状态、线路的运行方式，是准确判断故障电流路径和闭锁关系的基础。一旦拓扑变化（如倒闸操作），防越级逻辑应能自动同步更新。控制执行层面，防越级系统判定出的跳闸指令，需通过自动化系统的遥控执行体系下发至对应的智能终端，其动作信息也会被自动化系统的事件顺序记录（SOE）功能完整捕捉，用于事后分析。深度集成意味着防越级功能作为高级应用，与SCADA监控、保护信息管理、故障录波等系统共享统一的平台、数据库和通信网络。这种架构避免了重复建设，确保了数据的一致性，并使得防越级的状态、事件和告警能够无缝融入运维人员的统一监控视图中，实现从故障感知、智能决策到动作执行、记录回溯的全流程闭环管理。江苏35kv智能监控系统网络交换机矿用移动式变电站为综采工作面提供灵活供电。

矿用变电站从设计伊始就必须直面井下极端恶劣的物理环境挑战。空间狭窄是首要限制，巷道断面尺寸固定，要求变电站设备布局必须极其紧凑。这推动了模块化、预制舱式变电站的发展：所有高低压设备、保护控制系统在工厂内集成安装调试完毕，整体运输至井下，只需进行简单的对接和调试即可投运，极大减少了井下安装工作量和时间。设备本体也趋向小型化，如采用永磁机构真空断路器取代传统的弹簧操作机构，能极大减少开关柜体积。运输困难则是另一大考验，设备需能通过罐笼、斜巷，并在起伏不平的巷道中运输。因此，设备结构必须坚固，能承受运输中的振动和冲击；大型设备（如移动变电站）往往设计成可拆解的分体式结构，或采用履带式、轮轨式自移动底盘，以增强通过性。此外，环境上的防潮、防尘要求也异常苛刻，设备外壳防护等级通常要求达到IP54以上，内部常配置加热器和除湿装置，防止凝露导致绝缘下降。这些严苛的适应条件，使得矿用变电站的设计与制造成为一个融合了电气工程、机械设计与环境工程的综合性学科。

矿用变电站承担着将地面高压电能转换为井下各级设备所需合适电压等级的关键任务，是整个煤矿井下动力网络的“心脏”。它不仅是简单的电压变换节点，更是电能分配、保护控制、状态监控的中心。从地面引入的35kV或10kV电源在此经过主变压器降压至6kV或1140V等井下用电电压，再通过多路高压馈出开关向采区变电所、综采工作面、主排水泵房、主要巷道等重要负荷进行辐射式或环网式供电。其运行的可靠性、稳定性和安全性直接决定了井下所有生产活动的连续性与安全性。一旦矿用变电站发生故障，可能导致大范围停电，引发排水停滞、通风中断等重大安全风险。因此，其设计、建设、运维均被列为煤矿供电管理的重中之重，必须具备极高的冗余度、快速的故障处理能力和智能化的监控手段，确保在任何情况下都能持续、稳定地为井下生产提供动力源泉，是维系矿山生命线的决定性因素防越级跳闸是保障煤矿供电选择性的关键技术。

在煤矿多级串联的放射状供电网络中，当线路末端发生短路故障时，理论上应由较靠近故障点的分支开关（如馈电开关）首先跳闸隔离故障。然而，由于短路电流水平相近、保护定值配合困难或动作时间离散性等原因，常常出现上级开关（如变电所出线开关甚至进线开关）越级抢先跳闸的情况。这导致故障影响范围被无谓扩大，造成大面积非故障区域停电，严重威胁矿井通风、排水等安全关键负荷，并带来巨大的生产损失。防越级跳闸技术就是为了精确解决这一问题而生。它通过技术手段确保保护动作的选择性，使故障被极大限度地限制在极小范围。现代防越级方案已从单纯依赖电流-时间（I-t）特性阶梯配合，发展为基于高速通信网络的智能协同方案。这些方案利用GOOSE（通用面向对象的变电站事件）等毫秒级通信，在保护装置间快速交换故障方向、电流幅值等关键信息，通过逻辑比较或主站集中判断，准确识别故障区段，并只向该区段开关发出跳闸指令，同时闭锁上级开关，从而从根本上杜绝越级跳闸，保障供电系统的可靠性与韧性。接线与维护必须严格遵守防爆规程。河北防越级智能监控系统电力分站

构建“设备智能、联动可靠、运维安全”的新体系。辽宁变电站智能监控系统装置

隔爆型（Exd）防爆原理的中心在于一个经过特殊设计和精密加工的隔爆外壳。其防护对象是那些在正常运行或规定故障条件下，不可避免地会产生电弧、火花或危险高温的电路和设备，例如高压开关的灭弧室、接触器的触头、大功率电阻等。这种外壳本身并不阻止内部爆燃的发生，而是凭借其极高的机械强度（通常能承受1.5倍以上的参考爆燃压力），确保内部爆燃性混合物被电火花点燃时，外壳不会破裂。更为关键的是，外壳各部件之间的接合面（如门与箱体之间、接线口处）被加工成具有特定宽度、间隙和光洁度的“隔爆接合面”。当内部爆燃火焰穿过这些细微缝隙喷向外部时，其能量和温度被缝隙壁充分冷却，降至不足以点燃外部爆燃性环境的安全值以下。因此，隔爆外壳是一种“允许爆燃，但限制其后果”的被动安全设计，是容纳和处理井下强电驱动部分极可靠、极经典的解决方案，为矿用变电站的“力量中心”提供了坚固的物理屏障。辽宁变电站智能监控系统装置
