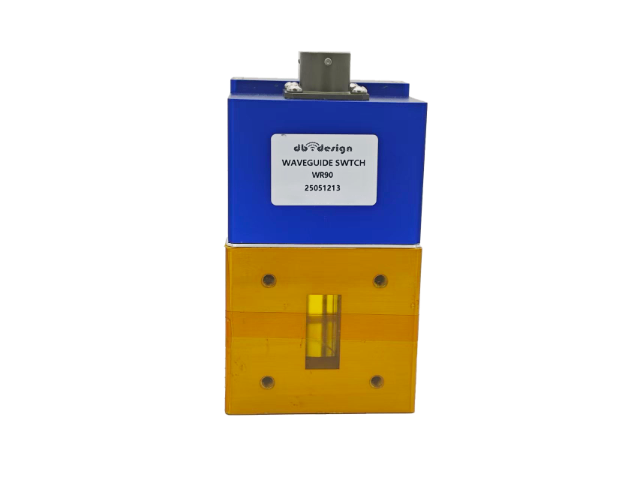

节能波导开关技术参数

    波导开关的长期可靠性依赖于严格的制造工艺与老化测试。高功率波导开关在出厂前需经过高温老化、热循环和高功率负载测试，以筛选潜在缺陷。精密波导开关的机械寿命通常要求超过10万次切换，采用自润滑轴承和耐磨涂层延长使用寿命。超小型波导开关在微型电机选型上尤为关键，需平衡扭矩、体积与功耗。材质方面，所有金属部件应进行防腐处理，非金属件需通过 outgassing 测试，适用于真空环境。建议用户选择具备完整测试报告和质保体系的供应商，确保产品一致性精密波导开关采用伺服电机驱动，提高定位精度与稳定性。节能波导开关技术参数

    根据工作频段的不同，波导开关可分为微波波导开关（300MHz-30GHz）与毫米波波导开关（>30GHz）。

    微波波导开关主要工作于C、X、Ku、Ka等频段，技术成熟、成本较低，是目前应用比较多的类型。该类型开关通常采用矩形波导结构，插入损耗低、功率容量大，适用于雷达、通信、微波加热等多数微波系统。

    毫米波波导开关工作于毫米波频段（如Ka波段以上），由于毫米波波长极短（如1mm波长对应300GHz频率），对波导结构的加工精度、表面粗糙度提出了极高要求（通常要求表面粗糙度Ra<μm）。毫米波波导开关的主要技术难点在于降低插入损耗与提升隔离度，通常采用脊形波导、介质加载波导等特殊结构，以及精密加工工艺（如金刚石车削、激光加工）。该类型开关主要应用于毫米波雷达、5G毫米波通信、深空探测等领域。

    此外，根据工作频段的带宽，还可分为窄带波导开关与宽带波导开关：窄带开关的相对带宽通常小于10%，适用于单一频段的系统；宽带开关的相对带宽可达到50%以上，甚至覆盖多个频段，适用于多频段兼容的系统（如软件无线电系统）。 上海智能控制波导开关安装教程波导开关的VSWR是衡量匹配性能的关键指标，宜低于1.25:1。

工作频段是指波导开关能够正常工作的频率范围，需与系统的工作频段相匹配，常见的工作频段包括 C 波段（4-8GHz）、X 波段（8-12GHz）、Ku 波段（12-18GHz）、Ka 波段（26.5-40GHz）以及毫米波频段（>30GHz）。重复性是指开关多次切换后，性能指标的稳定程度，通常以插入损耗与隔离度的变化量来衡量，高性能波导开关的重复性误差应小于 0.1dB。此外，环境适应性（如温度范围、湿度、振动冲击）也是重要指标，在航空航天等极端环境应用中，波导开关需具备宽温工作（-55℃~+85℃）、抗振动冲击等特性。

    机械波导开关驱动机构：为可动元件提供动力的“动力源”，负责将电能/磁能转化为机械运动，常见类型包括：电磁驱动：通过电磁铁通电产生磁场，吸引或排斥金属衔铁，带动可动元件运动（成本低、响应快，≤100微秒）；电机驱动：步进电机或伺服电机通过齿轮、丝杠等传动结构，驱动可动元件准确旋转/平移（适合高通道数、需高精度定位的场景，如SP12T）；手动驱动：小型或低频次场景中，通过旋钮、扳手等手动操作可动元件（如实验室简易测试设备）。定位与锁止结构：确保可动元件“动得准、停得稳”——通过定位销、卡槽或磁保持结构，使可动元件切换到目标位置后准确固定，避免因振动或外力导致端口错位（错位会导致信号泄漏、损耗骤增）。 精密波导开关支持GPIB/USB接口，便于集成到ATE测试平台。

    PIN二极管波导开关是电子开关的主流类型，其设计需兼顾微波性能与电学控制特性。工作原理深化：PIN二极管在微波频段的阻抗特性与工作频率密切相关，当工作频率远高于载流子渡越时间（通常＜1ns）时，正向偏置的PIN二极管呈现感性阻抗，反向偏置时呈现容性阻抗。因此，实际应用中需通过匹配电路将二极管的阻抗转换为理想的“短路”或“开路”状态。

    并联型PIN二极管开关的典型设计：在矩形波导的宽边中心位置钻孔，将PIN二极管垂直插入波导腔内，二极管两端分别焊接在波导宽边的金属壁上；反向偏置时，二极管容抗较大，近似开路，对微波信号影响极小，信号正常传输；正向偏置时，二极管感抗通过匹配电路转换为短路，微波信号被反射，实现关断。为提升隔离度，可采用“双二极管并联+λ/4阻抗变换器”结构：两个二极管间距λ/4，通过λ/4变换器将二极管的短路状态转换为开路，进一步增强反射效果，隔离度可提升至35dB以上。 波导开关应具备良好的抗振动性能，适用于移动平台。全国超小型波导开关品牌推荐

高功率波导开关适用于电子对抗系统，承受高能脉冲冲击。节能波导开关技术参数

    精密波导开关的重要价值在于其出色的重复性和长期稳定性，适用于自动测试系统（ATE）和高精度测量场景。其切换机构采用高精度丝杠或凸轮传动，配合高分辨率编码器实现闭环控制，确保每次切换的位置一致性。电气性能方面，精密波导开关通常具备极低的回波损耗（优于-40dB）和插入相位稳定性，适用于相位敏感应用。材质选择上，内部导体多为无氧铜镀银，以降低接触电阻和趋肤效应损耗。此外，精密波导开关常配备自检功能，可通过内置传感器监测触点状态，提升系统可靠性。节能波导开关技术参数
