以雷达液位连接R7600 建立罐区液位集中记录视角

让罐区液位进入同一观察界面

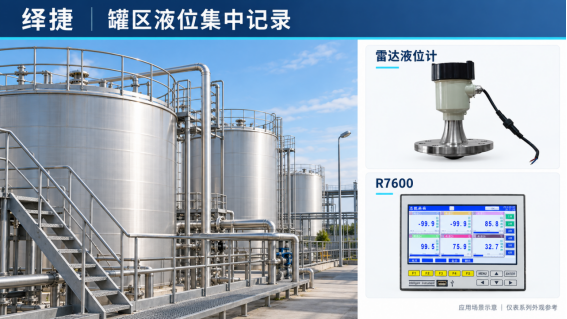

罐区中的原料罐、缓冲罐和工艺储罐各自承担不同任务，单独查看现场表头可以了解一个罐的当前状态，却不便于在切换、收料或供料时比较多罐变化。绎捷以雷达液位计连接R7600增强型宽屏无纸记录仪，将多个罐体的液位信号按通道集中显示和记录，使岗位能够从同一时间轴了解各罐变化节奏。实施前先统一罐号、物料名称、测量基准和流向标识，再确定需要连续记录的关键罐体。这样形成的画面更适合交接和过程回看，也能减少人员在多个就地表头之间往返确认。

以雷达电流输出接入十二路平台

雷达液位计采用76—81GHz发射频段，提供4—20mA输出，供电为18—28VDC；R7600采用7英寸、800×480点阵彩色液晶，多支持12路模拟量输入，常规记录间隔为1—240秒，并支持USB数据转存。每个罐体需分别核对介质特性、天线形式、罐内构件、回波条件、空罐距离、零点和满量程，同时明确前端输出表示距离还是液位，避免后端反向换算。十二路是比较大输入能力，实际通道按订货配置；记录仪配电能力不能直接假定可承担全部雷达前端，供电容量应核算。

让曲线与收发料事件相互对应

液位曲线出现变化时，可结合泵阀状态、收发料记录和管线切换时间判断过程是否符合操作安排。液位高度不能直接等同体积或库存质量，不同罐体的几何关系、介质密度和温度影响需要另行处理；只凭曲线也不能推断准确的物料转移量。绎捷通过雷达测量与R7600集中记录，把罐区信息从分散读数整理为按罐号和时间查询的运行资料。只要逐罐参数经过确认、通道命名稳定、现场事件记录完整，这套组合便能为罐区交接、异常回看和操作协同提供清晰视角，让液位信息更有上下文。
