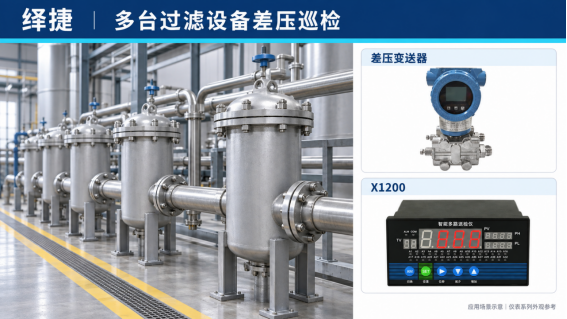

连接差压变送与X1200 集中巡看多台过滤设备阻力

多台过滤设备需要统一巡看窗口

过滤器、除尘单元及其他存在前后压差的设备，通常分布在不同管段或机组。逐台到现场读取虽然直接，却不利于同时比较各设备的阻力水平，也容易在负荷变化时失去统一参照。绎捷以差压变送器连接X1200智能多路巡检仪，将多台设备的差压信号按通道轮流显示，使岗位能够在一个位置查看编号、当前值和报警状态。测点建立时，应把高低压取压位置、设备名称、介质和正常工况范围一并纳入台账，确保屏幕上的每个通道都能准确对应现场对象，为巡检顺序和维护沟通建立清晰入口。

以多路电流输入承接差压信号

差压变送器提供4—20mA输出，资料列有过滤器监控应用；X1200支持0—10mA、0—20mA和4—20mA等电流输入，可选择8、16、24或32路模拟量输入配置，显示范围为－999—9999，并可设置上下限报警。每个测点需核对预期差压、允许静压、介质温度、接液材料、引压管和高低压侧连接，前后端量程、单位及小数位保持一致。通道数量按实际设备数订货，报警触点与外部提示回路另行匹配。X1200承担巡检显示，资料未列历史存储，因此本组合不把轮巡画面描述为长期趋势记录系统。

把差压当作线索而不是结论

差压上升可能与滤材积尘、流量增加、阀门状态或引压管情况有关，差压下降也可能来自负荷变化、旁路开启或测量回路异常。岗位发现偏离时，应同时查看设备负荷、流量、清灰动作和现场状况，不能只凭一个数字判定堵塞原因或滤材寿命。绎捷通过差压测量与多路巡检，把分散设备的阻力信息组织成便于比较的岗位视图。通道命名一致、报警边界有工艺依据、现场检查记录完整时，这套组合能够帮助人员更快锁定需要关注的设备，并为维护排程和交接说明提供明确而克制的数据支撑。
